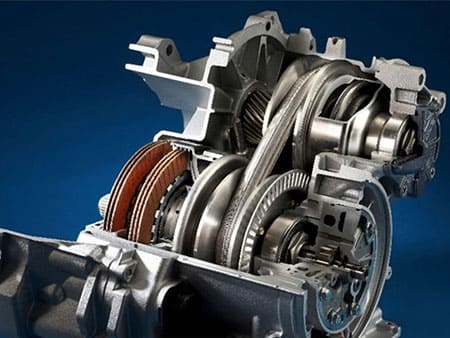

Настройка вариатора
Настройка вариатора, также известного как бесступенчатая трансмиссия (CVT), может различаться в зависимости от конкретной модели автомобиля. Однако в целом процесс настройки может включать следующие шаги.
Парковка и снятие аккумулятора
Убедитесь, что ваш автомобиль находится в режиме Парковка (P), аккумулятор отключен, и ручник затянут.
Доступ к регулировочным элементам
Откройте капот и найдите вариатор. Некоторые автомобили могут иметь возможность регулировки вариатора через доступные панели.
Настройка троса газа
Регулировка троса газа может влиять на характеристики работы вариатора. Убедитесь, что трос газа надежно прикреплен к педали газа и вариатору.
Регулировка приводных ремней
Приводные ремни играют важную роль в работе вариатора. Проверьте их состояние и натяжение. Некоторые модели вариаторов имеют регулировочные болты для изменения натяжения ремней.
Проверка уровня масла в вариаторе
Удостоверьтесь, что уровень масла в вариаторе соответствует рекомендациям производителя. Недостаток масла или его избыток могут влиять на работу вариатора.
После проведения настроек, совершите тест-драйв. Обратите внимание на характеристики ускорения, плавность переключения передач и общую производительность вариатора.
Повторная настройка при необходимости
Если после тест-драйва вы замечаете неудовлетворительные характеристики работы вариатора, может потребоваться повторная настройка.
История вариатора
Принцип вариатора уже старый. Первую концепцию бесступенчатой трансмиссии разработал Леонардо да Винчи в 1490 году. В 50-х годах эти коробки передач использовались в популярных легковых автомобилях DAF (под названием Variomatic). Эти автомобили могли двигаться вперед и назад с одинаковой скоростью.
В настоящее время принцип CVT все еще широко используется. Определенные марки автомобилей; Audi и Seat с multitronic, Nissan, Toyota, Ford, Fiat, Suzuki, Subaru, Rover, Mini (группа BMW), Doge, Jeep, Mitsubishi, Saturn (и, возможно, другой производитель) используют или использовали вариатор в коробках передач определенных типов. Вариатор используется не только в автомобилях, но и в картах, снегоходах, скутерах и некоторых квадроциклах.
Работа вариатора
CVT означает бесступенчатую трансмиссию. Это означает, что передаточные числа постоянно меняются. В механической, автоматической коробках передач и DSG каждая передача имеет свое передаточное число. Это передаточное число определяется количеством зубьев шестерен на мостах (в МКПП) и номером передачи планетарной системы передач (в АКПП).
Принцип работы
В коробке передач CVT нет фиксированных передаточных чисел. Передачу обеспечивают не шестерни, а резиновый или металлический толкающий ремень, который перемещается по дискам различной толщины. Изменение диаметра дисков приводит к другому передаточному числу. Поскольку диски увеличиваются и уменьшаются бесступенчато, т. е. плавно, толчки при переключении отсутствуют, как в случае с обычной коробкой передач.
Схема работы
На изображении показано, как это работает. Однако диски здесь в одном движении меняются от нейтральных, до маленьких, до больших. На самом деле это происходит равномерно.
Бесступенчатое ускорение
Первичный конический диск приводится в движение двигателем (коленвалом), а вторичный конический диск соединен с дифференциалом и ведущим валом автомобиля. На низкой скорости основной диск широкий, а дополнительный тонкий. Теперь вы можете ускоряться на высоких оборотах и на низкой скорости. В этой ситуации большой крутящий момент двигателя может быть передан на колеса для ускорения. По мере увеличения скорости основной диск меняется с широкого на узкий, а вторичный диск с узкого на широкий. Во время этого изменения частота вращения двигателя остается прежней, но скорость автомобиля увеличивается.
Ускорение на разных этапах
С трансмиссией CVT вы часто можете переключаться на разных этапах. Это можно сделать, например, установив рычаг переключения передач в положение S (Спорт) или в положение Ручной.
При выборе ручного режима, как и в случае с обычной автоматической коробкой передач, можно выбрать программы от 1 (высокая скорость и низкая скорость) до 3 (низкая скорость и высокая скорость). Или вы можете вручную переключать передачи с 1-й по 6-ю.
При ручном включении, например, 2-й передачи (2-й ступени) коробка передач ведет себя так же, как обычная автоматическая коробка передач. Электроника коробки передач сохраняет в памяти определенную ширину дисков для каждого шага. Поскольку ширина между двумя дисками не меняется, двигатель остается зависающим, например, на скорости 3000 об/мин при скорости 60 км/ч.
Эта функция может быть использована во время движения прицепа или перед тем, как водитель захочет совершить обгон. Выбор определенной ступени, которая заставляет двигатель вращаться в диапазоне крутящего момента, облегчает начало ускорения.
В режиме D (движение) скорость автоматически снижается примерно до 1500 об/мин. При нажатии на педаль акселератора (кикдаун) диски сначала должны принять другое положение, что требует времени. Спортивный и ручной режимы предотвращают эту проблему.
Толкающий ремень
Толкающий ремень в легковых автомобилях устроен, как показано на рисунке ниже. Стальная лента представляет собой кольцо, вокруг которого закреплены всевозможные металлические диски. Направляющие штифты позволяют металлическим дискам шарнирно поворачиваться относительно друг друга, так что возможно изменение диаметра за счет расширения или сужения движущихся дисков.
Поскольку все металлические диски прилегают друг к другу, можно передавать большие толкающие силы. Угол установки металлических дисков может быть небольшим, если диск имеет небольшой диаметр.
Переменные диски
Регулирование диаметров дисков определяется ЭБУ (управлением двигателем). Управление двигателем получает информацию от датчиков, по которым будет определяться положение и изменяться передаточное число. Для ЭБУ важна следующая информация.
Видео панели приборов при ускорении
Ниже представлено видео Audi A4 с коробкой передач Multitronic. Это также работает по принципу CVT. Это видео дает хорошее представление о том, как работает эта коробка передач и как ее воспринимает водитель. Этот водитель Audi полностью нажимает на газ. При более медленном разгоне скорость также остается прежней по мере увеличения скорости, только, например, на 2000 об/мин.
Графика
Как видно на видео выше, скорость остается постоянной при ускорении. Это также можно увидеть на графике ниже. Обычная автоматическая коробка передач несколько раз переключает повышенную передачу, а это значит, что всегда есть пики скорости движения. Вариатор имеет линейную линию без пиков. Преимущество этого в том, что двигатель оптимально нагружен в наиболее благоприятном диапазоне крутящего момента.
Современные автомобили оснащаются разнообразными типами трансмиссий, которые передают крутящий момент от двигателя к колесам. Среди них — механические коробки передач, автоматические и роботизированные. В последние годы все большую популярность приобретает CVT (вариатор), который можно встретить как на седанах, так и на кроссоверах, и даже на некоторых внедорожниках.
Расскажем в статье, что такое вариатор, чем он хорош. Что представляет собой подобная коробка передач в машине. Из чего состоит, за что отвечает и чем отличается от автомата. Плюсы и минусы вариатора.
Что такое вариатор
Вариатор: непрерывно переменная трансмиссия
Простыми словами вариатор или CVT (Continuously Variable Transmission, в переводе понятие означает непрерывно переменная трансмиссия), это вид автоматической коробки передач, которая обеспечивает передачу крутящего момента от двигателя к колесам машины, сохраняя при этом стабильность оборотов. Отличительной особенностью CVT от других трансмиссий является ее бесступенчатость — отсутствует переключение скоростей как таковое, а передаточное отношение изменяется крайне плавно в зависимости от ускорения или торможения автомобиля.
Структура и принцип работы вариатора
Понимание принципа работы вариатора поможет избежать ошибок в его использовании и продлить срок службы, независимо от интенсивности эксплуатации. Структура CVT включает следующие компоненты:
- Пара шкивов (ведущий и ведомый);
- Ремень, соединяющий шкивы;
- Электронный блок управления.
Изначально может быть сложно отличить вариатор от автоматической коробки передач (АКПП), но под капотом все выглядит совсем по-другому. Вариаторы бывают ременные, тороидальные и цепные. Примером ременного типа, наиболее распространенного, являются конические диски и ремень, обеспечивающие изменение передаточного числа плавно по сигналу управления.
Уход и обслуживание вариатора
Владельцу автомобиля важно знать, как проверить устройство на износ металлического ремня и уровень масла. Использование вариатора с изношенным ремнем опасно, так как это может привести к серьезным повреждениям устройства.
Плюсы вариатора
Мнения автолюбителей о вариаторах различны, но он обладает следующими преимуществами:
- Плавное ускорение;
- Экономичность.
Минусы вариатора
Среди недостатков вариатора можно выделить:
- Отсутствие ощущения переключения передач;
- Ограниченная применимость в тяжелых условиях эксплуатации.
В целом, вариатор – это удобный и экономичный вариант автоматической коробки передач, но требует бережного отношения и регулярного обслуживания для длительного срока службы.
. Несмотря на то, что устройство способствует улучшению динамики автомобиля, отсутствие переключений иногда замедляет мгновенное ускорение. Контролирование тяги двигателя в процессе обгона на машине с вариатором оказывается более сложной задачей.
Комплексная электронная система. Все современные вариаторы оборудованы сложной управляющей электроникой, программное обеспечение которой может быть подвержено сбоям, требующим перепрошивки блоков.
Затратное техническое обслуживание. В вариаторах применяются специфические смазочные вещества, требующие замены в процессе эксплуатации. Интервалы между техническим обслуживанием таких трансмиссий не так велики, однако масло для вариаторов стоит довольно дорого. Оно, как правило, не заменяется на более доступные аналоги, так как использование несоответствующего смазочного материала может привести к серьезному сбою и дорогостоящему ремонту.
Основные правила эксплуатации вариатора
Освоить технику вождения автомобиля с вариатором несложно, если следовать некоторым рекомендациям:
Для водителя важно знать, как часто следует менять масло в вариаторе. Соблюдение рекомендуемых интервалов замены жидкостей гарантирует эффективную работу трансмиссии, предотвращает ее преждевременный износ и защищает от температурных и физических нагрузок. Обычно рекомендуемый период замены масла в вариаторе составляет в среднем 70 тысяч километров. Однако, если автомобиль эксплуатируется в сложных условиях, часто застревает в пробках или ездит по дорогам плохого качества, рекомендуется уменьшить этот интервал в 1,5–2 раза.
Вариатор или автомат
Сложно дать однозначный ответ на вопрос о том, что лучше: вариатор или автомат, так как один и другой тип трансмиссии имеют свои уникальные преимущества и недостатки. Итоговый выбор между моделью с CVT или АКПП зависит от личных предпочтений и целей, которые вы преследуете при использовании автомобиля.
Вариатор, с технической точки зрения, обходит классический гидромеханический автомат в некоторых аспектах, таких как динамика разгона, экономия топлива и плавность хода, благодаря отсутствию переключения передач. Однако этот тип трансмиссии требует сложного обслуживания и может быть дорогим в ремонте в случае поломки.
С другой стороны, автоматическая коробка передач, хоть и не так эффективна, обеспечивает увлекательный опыт вождения, лучше справляется с ускорением и более надежна и проста в обслуживании.
Если для вас важнее динамика и эффективность использования топлива, вариатор может быть лучшим выбором. Если же вы ставите в приоритет надежность и долговечность, автоматическая коробка передач будет предпочтительней.
Бесступенчатая трансмиссия (вариатор, CVT) по количеству поклонников делит первое место по популярности с роботизированной коробкой, обогнав классическую механику. Вариативная коробка передач гораздо проще в освоении, работает плавно без падения оборотов и не требует переключать скорости — только снять авто с нейтрального положения в начале движения и опять поставить при остановке. Водитель не задумывается о выборе режимов движения, потому что изменение передаточного числа происходит автоматически и зависит только от ускорения или торможения машины. Разберемся, как работает вариатор, какие у него есть плюсы и минусы, как продлить срок службы этого механизма.
Вариатор появился позже, чем механика, автомат или роботизированная передача. Это вариант автоматической трансмиссии, полностью лишенный сцеплений. Переключения передач в этой конструкции не предусмотрено, поэтому вариатор также называют «бесступенчатым». Второе название — Continuously Variable Transmission или CVT. Термин переводится как «постоянно переменная передача».
Изобретение CVT позволило избавиться от сложного механизма с шестернями. Современный серийный вариант вариатора разработал инженер Александр Варден, а патент на это изобретение был выдан еще в 19 веке. Однако впервые чертежи подобного механизма предложил еще Леонардо да Винчи в 15 веке. Благодаря вариатору машина двигается более эффективно в разных дорожных условиях, подстраиваясь к разным скоростям по мере разгона или торможения.
CVT-коробка характеризуется постоянным передаточным отношением. Крутящий момент, создаваемый двигателем внутреннего сгорания, во время движения авто передается на колеса непрерывно, с сохранением стабильности оборотов. Передаточное число корректируется благодаря изменению диаметра шкивов. Это происходит в автоматическом режиме, плавно, без рыков и пауз. Подбор оптимальной передачи зависит от скорости и крутящего момента.
Устройство и принцип работы вариатора
Среди автолюбителей считается, что вариатор — достаточно капризный механизм, механика — гораздо надежней (но менее удобна и экономична). Чтобы CVT не ломался, а эффективно работал стоит разобраться, как он работает, а также обслуживается.
Вариатор на автомобиле состоит из нескольких основных узлов:
В салоне водитель управляет вариатором с помощью селектора, но обозначения на нем имеют отличное от механической КПП значение. Это движение вперед, задний ход и выбор доступных режимов. Наиболее распространен ременный тип вариатора, но встречаются также цепные и тороидальные (запатентованные в 1877 году Чарльзом Хантом).
Тороидальные вариаторы используются редко — они слишком дороги в производстве и требуют высокой точности исполнения каждой детали. Рассмотрим ременной тип CVT, как самый часто встречающийся. Его центральный узел — два шкива, соединенные клиновидным ремнем. Каждый шкив состоит из двух конических дисков, которые могут сближаться. В результате диаметр шкива меняется, плавно корректируя передаточное число. Процессом «руководит» электронный блок управления. При эксплуатации необходимо контролировать состояние шкива, заменять масло по инструкции во время очередного ТО.
Сравнение с другими КПП
По сравнению с классической механикой автомобиль с вариатором имеет 2 преимущества — динамичность, а также экономное расходование топлива. МКПП надежнее, выносливее, такую коробку проще и дешевле отремонтировать. Но вариатор в машине делает процесс вождения гораздо проще, многие именно по этой причине отдают ему свое предпочтение.
В сравнении с автоматом вариатор кажется более удобным, потому что с ним полностью отсутствует необходимость переключения скоростей. Машина двигается плавно, без рывков, что особенно важно для начинающих водителей. Плавное ускорение/торможение делает поездку более комфортной, чем на авто с АКПП.
Ресурс вариатора почти не отличается от механической коробки, но это устройство гораздо более чувствительно к качеству дорожного покрытия. CVT быстрее перегревается при пробуксовках. Эта проблема решается установкой редуктора (об этом уже позаботился производитель ТС), а также регулировкой настроек ходовой системы автомобиля.
Вариатор в машине — шаг вперед по пути технологического совершенствования, но у этого типа авто есть как поклонники, так и противники. Преимущества бесступенчатой трансмиссии:
С вариатором удобно — нет необходимости переключать передачи при маневрах, снимая правую руку с руля. Режим оборотов выбирает электроника.
Плюсы и минусы вариатора во многом уравновешивают друг друга. При плавном наборе хода нет чувства скорости — ускорение плавное, нет драйва, когда автомобиль стартует, стирая покрышки об асфальт. Для большинства автовладельцев эту особенность трудно назвать серьезным минусом, но при обгоне на авто с CVT-коробкой контролирование тяги мотора становится более сложной задачей. Мгновенное ускорение незначительно замедляется.
Много электроники — выше вероятность ошибки, которую можно устранить только перепрошивкой ПО. Бесступенчатая трансмиссия управляется электронным блоком, программное обеспечение которого могут обновить только специалисты официального дилерского центра производителя автомобиля.
Технические обслуживание вариатора обходится дороже других типов трансмиссии. Для таких машин нужны специфические смазочные материалы более высокой ценовой категории, чем стандартные масла. Замена на более доступные аналоги может привести к ускоренному износу всего механизма, сбою и в конечном итоге затратному ремонту. Эта проблема решается своевременным ТО и сервисным обслуживанием у официального дилера.
Советы по эксплуатации авто с вариатором
Привыкнуть к вождению автомобиля с вариатором легко, но лучше сразу научиться правильно использовать этот тип трансмиссии — он чувствителен к небрежному обращению. Рекомендации экспертов по эксплуатации CVT:
Важные моменты, которые надо контролировать — сроки ТО, замены технических жидкостей. Новое масло надо заливать через 60 000 – 80 000 км. Бесступенчатая коробка передач для производителя обходится дешевое других типов трансмиссии, так как в ней меньше деталей. Но для автовладельца она будет выгодна, только если относится к машине бережно, не подвергая узлы и механизмы чрезмерным нагрузкам.
Заключение
Преимуществ у бесступенчатой трансмиссии больше, чем минусов. CVT прочно занял место в одном ряду с автоматом или роботом. С течением времени и ростом распространенности авто с вариатором стоимость обслуживания также будет снижаться. Что лучше, каждый выбирает сам — мягкость хода или стойкость в чрезвычайных обстоятельствах, экономия топлива или резкий набор скорости. Все зависит от целей, для которых вы приобретаете автомобиль.
Купить автомобиль с вариатором можно у дилера ИАТ. У нас представлен широкий ассортимент автомобилей разного ценового сегмента. Чтобы получить помощь при выборе авто – оставьте заявку на сайте или позвоните по телефону.
Плюсы и минусы коробки передач, советы по её эксплуатации
Бесступенчатые трансмиссии обеспечивают плавное изменение скорости, но из-за особенностей конструкции не получили большого распространения. Вариаторы весьма чувствительны к качеству рабочей жидкости и нуждаются в регулярном обслуживании. Ресурс коробок сильно зависит от условий эксплуатации и варьируется в пределах от 50 до 250 тыс. км.
Самые свежие новости в нашем Телеграме!
Подпишитесь, чтобы всегда быть в курсе событий
Общие сведения
В конструкции вариатора или CVT имеется два вала с регулируемыми шкивами с коническими рабочими поверхностями. Между шкивами перемещается стальной толкающий ремень или цепь. За счет синхронного изменения рабочего диаметра шкивов происходит бесступенчатое изменение передаточного соотношения. В конструкции коробки имеется планетарный редуктор с пакетом фрикционов, необходимый для изменения направления вращения выходного вала, а на ряде вариаторов планетарная передача используется в момент старта автомобиля с места.
Управление положением секций шкивов осуществляется шаговым электродвигателем (степ-мотором) либо давлением жидкости. Между двигателем и коробкой расположен гидротрансформатор, от которого приводится насос. Некоторые вариаторы для передачи мощности оснащены многодисковым фрикционным пакетом (например, Multitronic от VAG). Распределение потоков жидкости осуществляется гидроблоком с электромагнитными клапанами. Для очистки жидкости от частиц металла имеется фильтр, а также установлены магниты. В вариаторе предусмотрен радиатор для охлаждения жидкости потоком антифриза.
В конструкции вариатора может устанавливаться промежуточная зубчатая передача. Подобная схема реализована в коробках Multitronic. Введение зубчатой пары позволяет использовать вариатор с разными моделями двигателей – для оптимизации работы трансмиссии меняется передаточное соотношение промежуточной пары. В конструкции Multitronic использованы пружины, поджимающие регулируемые шкивы при отсутствии давления в гидравлической системе и переводящие вариатор в режим максимального передаточного соотношения.
Преимущества вариатора
Основным преимуществом вариаторов является возможность плавного изменения передаточного числа, водитель и пассажиры не чувствуют толчков при разгоне и торможении. Коробка отличается компактными размерами и часто используется на малогабаритных автомобилях. Блок управления может поддерживать ручное управление – вариатор имитирует фиксированные скорости, выбор которых осуществляется рычагом или лепестками под рулевым колесом. За счет введения фиксированных скоростей водитель может использовать расширенный диапазон частот вращения коленчатого вала мотора.
Вариатор позволяет поддерживать обороты двигателя в диапазоне, соответствующем минимуму расхода топлива. Соответственно, обеспечивается экономичность автомобиля. Например, на автомобилях Audi с вариатором Multitronic частота вращения коленчатого вала при 130 км/ч составляет около 2450-2500 об/мин, что на 700 об/мин ниже, чем при использовании 5-скоростной механической трансмиссии.
Вариатор при работе практически не шумит, выгодно отличаясь от ступенчатых трансмиссий с зубчатой передачей крутящего момента. Бесступенчатая трансмиссия поддерживает стабильный режим работы двигателя на максимальной мощности, при разгоне отсутствует переключение скоростей и нет разрывов потока крутящего момента, что положительно сказывается на динамике.
Система управления вариатором работает совместно с различными датчиками. В случае неисправности элементов записывается ошибка, водитель получает информацию при помощи лампы Check Engine в щитке приборов. На ряде моделей машин на экране бортового компьютера выводится дополнительная информация. Вариаторы поддерживают компьютерную диагностику, при помощи сканера или смартфона можно получить дополнительные сведения о состоянии коробки.
Недостатки вариатора
Бесступенчатые коробки передач требовательны к чистоте рабочей жидкости, которую следует менять через каждые 25-30 тыс. км. При обслуживании необходимо использовать оригинальную жидкость или аналоги, соответствующие допускам производителя вариатора. Коробка рассчитана на спокойный стиль управления, не любит злоупотребления резкими разгонами и торможениями. Некоторые модели вариаторов быстро выходят из строя при движении со скоростью свыше 150 км/ч из-за выхода ремня на периферийную часть шкива.
Вариаторы очень чувствительны к загрязнению жидкости. Частицы металла или фрикционов попадают в гидроблок или насос и блокируют работу соленоидов или редукционного клапана. В результате падения давления нарушается синхронность работы вариатора – ремень может проскальзывать по шкивам, образуя дополнительную стружку. Если владелец своевременно не обратит внимание на появившиеся толчки при разгоне, то ремонт коробки окажется очень затратным.
Кроме того, у ряда вариаторов есть специфические проблемы, связанные с конструкцией машины. Например, на Nissan и Infiniti с вариаторами Jatco второго поколения не совсем удачно расположен теплообменник. Радиатор постоянно забивается грязью, что приводит к перегреву жидкости и активному износу ремня и шкивов. Владельцы вынуждены переносить радиаторов в другое место, защищенное от потоков грязи с дороги.
Вариатор требователен к культуре обслуживания, ряд базовых операций можно выполнить своими силами. Например, на большинстве моделей коробок для замены фильтра достаточно снять поддон. Снятие нижней части картера коробки требуется при каждой замене масла – на внутренней части расположены магниты, на которых всегда имеется налет стальной пыли. При снятии фильтра открывается доступ к гидроблоку, а также появляется возможность осмотра шкива и ремня.
Недостатком весьма распространенных вариаторов Jatco второго поколения является гидроблок. С целью снижения затрат на производство разработчик снизил требования к точности изготовления, каждый гидроблок перед установкой проходит тест для определения коррекций. Данные коррекций заносятся в память блока управления. В случае неисправности любой детали в гидроблоке требуется менять весь модуль, который нет смысла покупать на разборке. Причина в коррекциях, данные поставляются на диске только вместе с новым гидроблоком.
Возможны поломки из-за попадания антифриза в вариатор. Например, на автомобилях с коробкой Multitronic радиатор трансмиссии встроен в теплообменник системы охлаждения. В конструкции имеется клапан, ограничивающий давление холодной жидкости и блокирующий подачу масла в радиатор на стадии прогрева коробки. В случае повреждения теплообменника в вариатор может попасть антифриз, вызывая поломку системы регулировки работы фрикционов.
Увеличить ресурс вариатора можно путем снижения нагрузок на коробку. Важно исключить резкие изменения скорости, отказаться от эксплуатации автомобиля с прицепом. Зимой следует заранее продумывать маршрут – вариатор не любит буксования. При ежегодном обслуживании машины рекомендуется проводить диагностику коробки – в ряде случаев могут фиксироваться ошибки без включения лампы Check Engine в щитке приборов или предупредительной надписи на экране бортового компьютера.
При отрицательной температуре воздуха рекомендуется прогревать вариатор. В противном случае из-за холодной жидкости возможно образование задиров на шкивах. Для прогрева требуется дать двигателю поработать в режиме холостого хода 5-10 минут. Времени достаточно для очистки стекол от наледи и небольшого прогрева салона. После начала движения следует разгоняться очень плавно.
Если при эксплуатации автомобиля появляются рывки либо наблюдается снижение динамики разгона, то скорее всего есть проблемы с вариатором. Автомобиль желательно доставить в зону ремонта на эвакуаторе. Допускается перемещение машины на буксире на сравнительно короткие расстояния при нейтральном положении рычага переключения режимов работы. Подробная информация о правилах буксировки имеется в инструкции по эксплуатации автомобиля.
Например, коробка Multitronic при буксировке начинает передавать момент от ведомого вала на ведущий несмотря на нейтральное положение селектора. За счет динамического нагнетания давления в гидравлической системе вариатор переводится в режим передаточного соотношения около 1. Таким образом предотвращается выход первичного вала и планетарного редуктора на чрезмерно высокие обороты. Производитель допускает буксировку машины на расстояние не более 50 км со скоростью не выше 50 км/ч. Приведенный пример наглядно показывает, что при буксировке нужно учитывать особенности конструкции вариатора.
Типовые неисправности есть и у других вариаторов. Например, коробки Jatco JF016E и JF017E часто требуют ремонта из-за выхода из строя подшипника шкива, приводящего к смещению конуса. В результате появляется пробуксовка цепи, приводящая к засорению гидравлики стружкой и падению давления. В ряде случаев шлифовка поврежденных поверхностей шкивов невозможна из-за слишком глубоких задиров. В этом случае ремонт вариатора будет весьма дорогим.
На вариаторах Jatco JF015E слабым местом являются соленоиды, которые выходят из строя из-за стружки. Коробка относится ко второму поколению, хотя и оснащена модулем коррекции (в отличие от JF016E и последующих моделей) и позволяет менять элементы в гидроблоке. Также возможна замена гидроблока в сборе на снятый с другой коробки узел. Важно правильно подобрать модель гидроблока – в JF015E использовали несколько модификаций распределителей, отличающихся характеристиками.
На автомобилях Subaru можно встретить несколько разновидностей вариаторов Lineartronic. Основной проблемой является загрязнение гидроблока частицами износа шкивов и цепи, купить соленоиды по отдельности достаточно сложно. Растянутая цепь может сломать алюминиевые успокоители с расположенными внутри каналами для подачи жидкости. Отмечаются случаи смятия ступицы муфты гидротрансформатора из-за люфта в приводе масляного насоса. На части коробок Lineartronic гидротрансформатор оснащался шайбой из карболита в пакете блокировки. Со временем шайба истиралась, что приводило к неправильной работе блокировки гидротрансформатора.
Вариаторы используются на автомобилях нескольких производителей. Несмотря на плавность работы и небольшие габариты бесступенчатые коробки не смогли потеснить трансмиссии с передачей крутящего момента зубчатыми парами. Вариаторы оказались очень требовательными к обслуживанию и условиям эксплуатации, а роботы с двойным сцеплением смогли обойти CVT по экономичности, обеспечивая намного лучшую динамику разгона.
Получайте избранные новости первыми!
Подписка успешно добавлена
Далеко не каждый водитель горит желанием садиться за руль автомобиля с механической трансмиссией, довольно сложной в обращении, требующей определенных навыков и умений. Наиболее распространенные альтернативы МКПП – вариатор или автомат. Как выбрать и использовать указанные трансмиссии правильно, какие ошибки могут привести к поломкам, повреждениям? Чем отличается коробка-автомат от вариатора?
Отличие вариатора от автомата легко понять, если разобраться в конструктивных особенностях и принципах функционирования.
Главные элементы конструкции классической АКПП – гидротрансформатор и редуктор. Первый элемент выполняет задачу модуля сцепления, второй – обеспечивает эффективную передачу усилия от шестерни к шестерне. За передачу крутящего момента, формируемого валом мотора, отвечает гидротрансформатор, заполненный специальным трансмиссионным маслом. В классическом автомате также используются фрикционные диски, изготовленные из прочной стали, выдерживающей интенсивное трение, и муфты. Муфты можно назвать своеобразными аналогами узла сцепления в механике, они подвижны, разжимаются и сжимаются, за счет чего и достигается активация необходимой скорости.
Главное, чем отличается вариатор от автомата – отсутствие четких передач. Такая особенность объясняется кардинально иным принципом функционирования. Вариатор укомплектован цепным или ременным приводом, который воспринимает усилие, создаваемое валом мотора, передает его колесам. Изменение передаточного числа происходит максимально плавно, так как диаметр работающих валов, как ведомого, так и ведущего, также изменяется без рывков.
Автомат-вариатор на Ниссанах, Тойотах, Мерседесах и авто других марок может иметь определенные особенности, характерные для конкретного производителя, однако, все CVT можно представить двумя наиболее масштабными, крупными категориями:
В первом случае за передачу усилия отвечает цепь или ремень, протянутый между парой шкивов в форме конуса. Благодаря конической форме, рабочий диаметр элементов меняется, что позволяет водителю набирать скорость, добиваться оптимального крутящего момента, соответствующего дорожной обстановке.
Алгоритм функционирования достаточно прост. Нажатие на педаль газа активирует процессы передачи крутящего момента от мотора на ведомый вал. Конструкция основного шкива, при этом, предполагает смещение ремня от центральной части к краю при росте оборотов ДВС, тогда как на ведомой детали имеет место обратное явление. За счет этого трансмиссия обеспечивает максимально плавное изменение передаточного числа, при разгоне на 100% исключены рывки и вибрации.
Второй вариант – CVT тороидного типа. Принцип его работы также не вызывает трудностей при решении вопроса, как отличить вариатор от автомата, хотя конструкция значительно отличается от предыдущего. Главная особенность – отсутствие валов и шкивов, место которых заняли сферические колеса, разделенные роликами. Первое колесо выполняет главную, ведущую, функцию, второе – зависимое. Изменение скорости и крутящего момента становится возможным из-за того, что сила трения между деталями непостоянна. Тороидные механизмы, в сравнении с клиноременными, гораздо дороже, сложнее в производстве и ремонте, так что они не получили столь широкого распространения.
Когда нужен ремонт вариатора CVT
Ходовые качества автомобиля зависят от типа автоматической трансмиссии. Помимо гидромеханической КПП и DSG (роботизированная коробка-автомат), на автомобили устанавливается вариатор CVT. Такая аббревиатура расшифровывается как «постоянно изменяющаяся передача». Это бесступенчатая трансмиссия, она передает крутящий момент за счет трения в зоне контакта вала с ременной передачей.
Конструктивное исполнение узла обеспечивает высокий уровень комфорта (переключение скоростей происходит без рывков и задержек), а также высокую топливную эффективности. Однако по надежности вариаторы сильно уступают классическим «автоматам», поэтому автовладельцам необходимо знать, как происходит ремонт вариаторов CVT. Процесс выявления и устранения неисправностей у вариаторов имеет определенную специфику.
Что может выйти из строя в вариаторе
Из-за конструктивных отличий у такой трансмиссии чаше всего выходят из строя совершенно другие элементы:
Автовладельцы могут столкнуться с проблемами из-за засорившегося масляного фильтра. Характер неисправности зависит от типа и модификации бесступенчатой АКПП, от этого также зависит и ремонт вариатора.
Признаки необходимости ремонта вариатора
Самостоятельно устранить поломку не получится, но можно своевременно определить наличие проблемы. На неисправность указывают следующие симптомы:
На проблемы указывает и скрежет в АКПП, это свидетельствует о сильном износе подшипников. Различные дефекты возникают из-за несоблюдения рекомендаций производителя и естественного износа. Чтобы ремонт коробки-вариатор требовался как можно реже, следует избегать агрессивного стиля вождения, своевременно обновлять трансмиссионную жидкость и выполнять регулярное техническое обслуживание.
Особенности ремонта вариатора
Даже при бережном отношении избежать поломок удается не всегда. Для восстановления работоспособности дорогостоящего агрегата необходимо знать специфику ремонта коробок-вариатор. Первым делом потребуется установить степень и характер повреждения. Задача решается комплексной диагностикой, которая включает:
По итогам диагностики выбирается наиболее эффективный способ решения проблемы, процесс ремонта вариатора согласовывается с автовладельцем. Он может включать как восстановление изношенной детали, так и ее полную замену. Второй способ гарантирует более продолжительный период послеремонтной работы, но только при условии использования оригинальных запчастей (такие детали должны иметь сертификат соответствия).
Чтобы отремонтировать бесступенчатую АКПП, может потребоваться перепрошивка и перенастройка ЭБУ, работа с электронным блоком позволяет настроить скорость переключения передач и установить частоту двигателя, при котором происходит переключение скоростей.
После ремонта вариатора в обязательном порядке выполняется замена масляных фильтров и ATF-жидкости. В зависимости от времени последней замены и состояния масла выполняется полная или частичная замена. Во втором случае сливается половина от общего объема жидкости, после чего доливается такое же количество свежего масла. Этот способ можно назвать не заменой, а освежением масла. Полная замена осуществляется не вручную, а при помощи специального стенда под давлением.
В этом случае не только полностью обновляется трансмиссионная жидкость, из коробки-автомат также вымываются продукты износа (металлические микрочастицы, частицы уплотнителей). Полная замена масла потребует не только специализированного оборудования, но и большего количества трансмиссионной жидкости. Эта процедура выполняется только в специализированных автосервисах, в том числе в сервисном центре ATG.
Цена ремонта вариатора CVT
Для владельцев машин с бесступенчатой трансмиссией крайне важно знать, сколько стоит ремонт вариатора. Эта информация позволяет спрогнозировать эксплуатационные издержки, но ответить однозначно на такой вопрос не представляется возможным. Дело в том, что цена ремонта вариатора в Москве зависит от нескольких обстоятельств:
Чаще всего владельцы бесступенчатых трансмиссий сталкиваются с задирами на шкиве и конусе. Распространенной проблемой является и разрыв приводного ремня. Решить эти проблемы с минимальными капиталовложениями не получится, так как шкивы и конусы не растачиваются, а ремень невозможно сшить, потребуется полная замена деталей. Снизить стоимость можно за счет использования контрактных запчастей (бывших в использовании деталей с большим остаточным ресурсом), но это не лучшее решение, так поскольку в этом случае качество ремонта будет хуже, чем при использовании новых деталей.
Сэкономить не в ущерб качеству можно, если обратиться в нашу компанию, которая использует только оригинальные запчасти и расходные материалы. Автовладелец точно знают, сколько и за что нужно заплатить, так как диагностика неисправности осуществляется в его присутствии. По итогам составляется смета, где указан перечень работ и их стоимость. Например, диагностика бесступенчатых трансмиссий стоит всего 1500 руб.
Детальнее ознакомиться со стоимостью услуг можно при помощи прайса на сайте. Акции и персональные скидки помогут сэкономить еще больше. На все выполненные работы предоставляется год гарантии.
Добиться такого результата позволяет высокий профессиональный уровень мастеров и отличное материально-техническое оснащение. Наши специалисты в состоянии не только отремонтировать сломанную трансмиссию, но и выполнить ее полную замену. Чтобы оценить качество услуги и уровень сервиса, оформите заявку на диагностику в нашем центре. Сделать это можно при помощи формы на сайте или по телефону.
