Снятие и установка приводов передних колес Nissan Qashqai 2007 — 2013

Как определить неисправность ступичного подшипника

В большинстве случаев характерные звуки неисправного ступичного подшипника сложно с чем-то спутать. При симптомах указанных выше можно с высокой вероятностью говорить о неисправности именно ступичного подшипника, а не чего-либо другого. Но все же, убедиться на 100% что причина посторонних звуков именно подшипник, можно. Для этого нужно вывесить (поддомкратить) колесо, от которого доносятся посторонние звуки, и пошатать его в вертикальной плоскости. Если у колеса есть даже незначительный люфт относительно ступицы, менять ступичный подшипник, скорее всего, придется. Исключением станет лишь тот случай, если ступичный подшипник у Вас недостаточно затянут, для этого проверьте момент затяжки ступичной гайки.

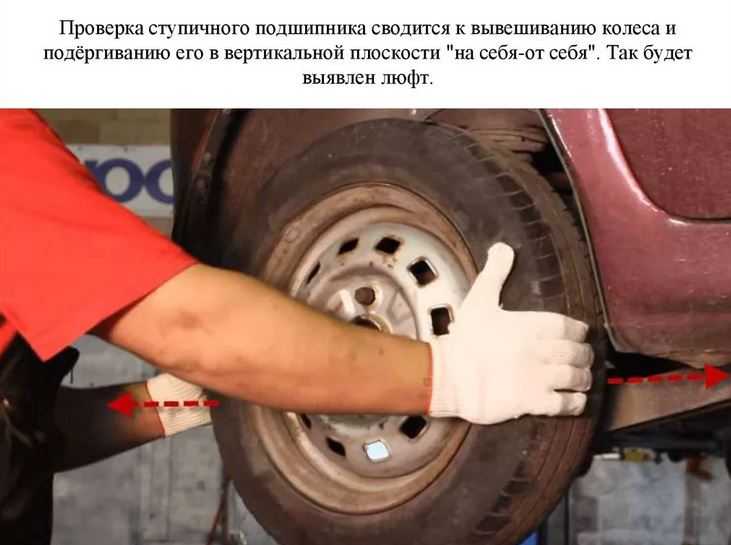

Запомните — у колеса с исправным подшипником никакого люфта быть не должно.

Если у колеса нет люфта в вертикальной плоскости, попробуйте вращать колесо руками, если чувствуются неравномерность вращения, или колесо издает посторонние звуки – необходима замена ступичного подшипника.

Качественная замена подвесного подшипника Nissan Qashqai

Восстановительные мероприятия начинаются с постановки транспортного средства на платформу подъемного устройства. Далее отдаются соответствующие крепежные единицы, и снимается колесо. Затем сервисные мастера осуществляют разборку фиксаторов рулевого наконечника, стойки, шаровой опоры с их дальнейшим демонтажем. Это требуется для получения хорошего доступа к ремонтируемым узлам.

Затем техники отвинчивают болты крепления корпусной части правого привода к моторному агрегату и освобождают валы от зацепления с КПП и колесной ступицей.

После этого приводной механизм жестко фиксируют при помощи специального приспособления и отделяют каркасную составную часть от вала и снимают с него стопорное устройство. Далее происходит демонтаж подшипника с помощью специального съемного приспособления. После завершения этих манипуляций производится шлифование посадочного места подшипникового элемента с применением профильного оборудования. Затем сервисные механики выполняют монтирование нового подвесного подшипника путем его напрессовывания на промежуточную ось. Потом монтируется защитный пыльник с каркасной частью.

Не следует предпринимать попытки самостоятельного ремонта, это чревато возникновением дополнительных поломок и финансовых затрат. Для проделывания подобных операций нужно специальное техническое оснащение.

Порядок действий

Если на вашем Nissan Qashqai наблюдаются перечисленные признаки, то необходимо озадачиться заменой подвесного подшипника.

Процесс не слишком прост, но, тем не менее, выполним собственными силами, что поможет сэкономить несколько тысяч рублей. Инструкция выглядит следующим образом:

• Автомобиль устанавливается на домкрат или подъемную площадку, необходимо получить доступ к его передней части.
• Снимается колесо поврежденного привода.
• Выбивается шаровая опора.
• Демонтируются ступичные гайки и рулевые наконечники.
• Привод снимается со ступицы.
• Демонтируются болты, которыми катализатор закреплен на кузове автомобиля.
• Снимаются болты, фиксирующие привод в сборе. Всего их семь, демонтаж некоторых очень затруднен, так что придется повозиться.

• Двигатель опирается на домкрат.
• Извлекается приводной вал. В процессе извлечения из КПП может вылиться большой объем масла, впоследствии его необходимо компенсировать.
• Снимается скоба, для чего откручивается пара фиксирующих болтов.
• Подшипник выбивается из корпуса, демонтируются пыльники.

Диагностировать «подшипник» очень сложно он не люфтит и не гремит. Но очень туго вращается.

Установка нового подшипника

Прежде, чем заняться заменой переднего ступичного подшипника Кашкай, проверьте узлы и детали, к которым имеется доступ: шаровые опоры, пыльники, подвеска, состояние креплений. Зачистите от ржавчины и грязи, проверьте другие узлы

Инструкция по установке нового подшипника ступицы передний Ниссан Кашкай j10

• Возьмите ступичный узел одной рукой, а второй защитный кожух.
• Совместите отверстия ступичного узла, кожуха и поворотного кулака.

• Наживите все болты крепления.
• Сделайте равномерную протяжку. Подключите датчик ABS.

• Закрутите гайку привода, застопорите. Установите тормозной диск, суппорт.
• Установите колесо, закрепите гайки колеса. Замена переднего подшипника ступицы Ниссан Кашкай завершена.

Сборка узла подшипника передней ступицы Кашкай

4-отверстия корпуса ступицы совмещают с отверстиями поворотного кулака, как на фото ниже

Цифрой 1 обозначены отверстия поворотного кулака. Болт 2 вставляется с обратной стороны кулака и совмещается с отверстием 3 ступицы, которое имеет внутреннюю резьбу. Между ступицей и кулаком стоит кожух (на схеме не указан).

Замена подшипника передней ступицы Кашкай по этой технологии существенно облегчает и ускоряет ремонт. У других автомобилей приходится впрессовывать подшипник в ступицу, затем ее впрессовывают в поворотный кулак.

Важно знать:И хотя на передний ступичный подшипник Ниссан Кашкай цена выше, чем на отдельный, в конечном итоге качество заводской сборки существенно влияет на долговечность эксплуатации узла.

Признаки возможных дефектов

• Появление нехарактерного воя и свиста при перемещении накатом либо с соблюдением среднего скоростного режима.
• При включении передачи не происходит движение машины Ниссан Кашкай.
• Наличие ошибок электронной системы автомобиля, сигнализирующих об имеющихся неисправностях трансмиссии.
• Присутствие вибрационно-колебательных воздействий, передающихся на кузов.
• Возникновение глухих отчетливых стуков либо щелчков, не присущих нормальной работе приводного комплекса.
• Проседание динамических параметров транспортного средства.
• Имеются скрипы при осуществлении торможения.

Как устроен подвесной подшипник привода Ниссан Кашкай и принцип его работы

Приводные валы вместе с подшипниковым органом прикреплены к кузову машины и содержат в себе такие составляющие единицы:

• корпусная часть;
• пыльниковый элемент;
• стопорное приспособление;
• подшипниковая деталь;
• фиксирующие винты.

Передвижение транспортного средства осуществляется благодаря приводным валам и подвесному органу. Вращательное усилие силовой установки транспортируется к муфте сцепления и коробке передач. В ее корпусном блоке имеются отверстия подсоединения приводных осей. Сопряжение гарантируется шестеренчатым зацеплением. Приводной момент передается ступичным механизмам, обеспечивающим движение колес.

В процессе работы привода на промежуточный и основной вал воздействуют силы трения и сопротивления качению оси. Также присутствуют нагрузочные влияния осевого и радиального характера. Эти факторы подавляются и правильно распределяются подвесным подшипником.

Важно! Благодаря данной конструктивной единице достигается вращение с минимальными сопротивлениями. Важной особенностью корректного функционирования является присутствие смазывающего материала в подшипниковом органе. Для контроля этого показателя требуется проводить регулярные сервисные обслуживания.

Ступица и ступичный подшипник Nissan Qashqai

От исправности каждой детали ходовой части автомобиля зависит не только безаварийность его эксплуатации, но и безопасность самого водителя. Даже такой незаметный элемент, как ступичный подшипник, во многом определяет работоспособность и управляемость транспортного средства. На автомобилях Nissan Qashqai используются радиально-упорные подшипники, являющиеся, по сути, одним целым со ступичным механизмом. Примечательно, что до 2007 года этот узел на Qashqai был разборным, т.е. подшипник можно было заменить отдельно от ступицы.

Общие сведения

Ступица предназначена для фиксации колеса транспортного средства на оси вращения (цапфе) или балке моста. Данный элемент крепится к поворотному кулаку, который соединен с амортизационной стойкой. Стойка, в свою очередь, крепится к кузову автомобиля.

Ступица обеспечивает не только крепление колес, но и их вращение. Через нее передается вращательный момент оси коленвала на колесо. Если колеса являются ведущими, она представляет собой элемент трансмиссии автомобиля.

Ступичный подшипник обеспечивает соединение колеса со ступицей или поворотным кулаком. Кроме этого, он выполняет следующие функции:

• минимизирует силы трения во время передачи вращательного момента;
• распределяет радиальные и осевые нагрузки, идущие от колеса на ось и подвеску автомобиля (и обратно);
• разгружает полуоси ведущего моста.

В автомобилях Ниссан Кашкай средний срок службы подшипников варьируется от 60 до 100 тысяч километров пробега.

Эксплуатация автомобиля с неисправным ступичным подшипником довольно опасна. В таких случаях возрастает риск потери контроля и управляемости транспортного средства на трассе.

Признаки неисправности узла

О том, что автовладельца в скором времени ожидает замена ступичного подшипника Ниссан Кашкай, могут указывать такие признаки как:

• отчетливый гул при скорости 40-80 км/ч со стороны неисправности;
• вибрация руля, педали газа и кузова без объективных на то причин;
• посторонние стуки в подвеске;
• уход машину в сторону при движении (примерно так же, как при неправильном сход-развале);
• хруст, «бульканье», иные посторонние звуки с неисправной стороны.

Самый главный и частый симптом, свидетельствующий о неисправности подшипника – монотонный раскатистый гул, нарастающий при наборе скорости. Некоторые автовладельцы сравнивают его с ревом двигателя реактивного самолета.

Диагностика

Установить, с какой стороны раздается неприятный звук, можно во время движения авто, периодически сменяя скорость, поворачивая и притормаживая. Опытные владельцы Nissan Qashqai утверждают, что определить неисправную сторону можно на поворотах. Считается, что при повороте на «проблемную» сторону, гул обычно становится тише или исчезает.

Оценить степень и характер проблемы вручную можно следующим образом:

• авто выставляют на ровную поверхность;
• руками раскачивают по вертикали колесо в верхней точке.

Ощутимый люфт колеса и странный хруст почти всегда указывают на износ ступичного подшипника.

Получить более точную информацию о состоянии узла можно и таким способом:

• на диагностируемой стороне автомобиля устанавливают домкрат, поднимают машину;
• вращают колесо, придавая ему максимальное ускорение.

Если во время вращения со стороны колеса будет слышен хруст или другие посторонние звуки, это свидетельствует о неисправности или износе подшипника.

Переднеприводные автомобили можно продиагностировать на подъемнике. Для этого после поднятия машины заводят мотор, включают передачу и разгоняют колеса до 3500-4000 оборотов. После заглушки двигателя с неисправной стороны послышится монотонный гул, скрип или хруст. Также на наличие проблемы укажет заметный люфт при раскачке и расшатывании колеса.

Детали на замену

При выходе из строя данного узла ходовой части рекомендуется использовать на замену оригинальные детали Nissan. В качестве альтернативы также могут подойти изделия от японских брендов Justdrive и YNXauto, немецкого Optimal или шведского SKF. Популярностью у владельцев Ниссан Кашкай пользуются ступицы SKF VKBA 6996, GH 32960.

Процедура замены передней ступицы

Замена передней ступицы предусматривает выполнение следующих действий, а именно таких как:

• задние колеса автомобиля фиксируют противооткатными упорами;
• поднимают переднюю части машины домкратом, снимают колесо;
• блокируют тормозной диск отверткой;
• отворачивают ступичную гайку;
• откручивают стойку от поворотного кулака;
• откручивают гайку ШРУСА и вынимают его из ступицы;
• ослабляют палец шаровой, снимают поворотный кулак;
• выбивают старую ступицу;
• закрепляют кулак для затяжки крепежных болтов ступицы.

Установку новой ступицы производят в обратной последовательности. Рекомендуется шлицы ШРУСа и все резьбовые соединения обработать смазкой («Литолом»).

Замена задней ступицы

Для замены задней ступицы фиксируют передние колеса автомобиля противооткатными упорами и снимают колесо.

• разгибают и извлекают шплинт гайки ступицы колеса;
• отворачивают гайку крепления;
• снимают тормозной диск;
• откручивают ступицу от рычага подвески;
• постукивая по оси привода, немного сдвигают ее назад;
• снимают ступицу вместе с механизмом стояночного тормоза и разделяют их;
• устанавливают новую деталь.

Сборку узла выполняют в обратной последовательности.

Чтобы заменить ступичный подшипник Ниссан Кашкай, выполняют все те же действия по разборке узла. При помощи оправки, молотка или кувалды подшипник выбивают (выпрессовывают), после чего устанавливают новый.

Для замены рекомендуется использовать фирменные подшипники Nissan. Если такой возможности нет, опытные автолюбители рекомендуют воспользоваться комплектующими от компаний SNR, KOYO, NTN.

Полезное видео

Производя разборку узла с целью замены изношенных или поломанных деталей, следует учитывать состояние остальных элементов. Специалисты сервисных центров утверждают, что после замены одной ступицы или подшипника на новые, комплектующие соседних узлов часто выходят из строя всего через несколько месяцев. По этой причине рекомендуется осуществлять замену комплектующих всех узлов одновременно с ремонтом неисправного.

Выбор подшипников и артикулы

Проще всего найти подходящий для вашего авто ступичный узел по оригинальному номеру. Укажите данные автомобиля: модель, год выпуска, двигатель, кузов. Используйте каталог или руководство по эксплуатации и ремонту. В таблице ниже представлены оригинальные номера на подшипник ступицы переднего колеса Nissan Qashqai лучших производителей.

Таблица производителей и артикулы

Номер по каталогуПроизводительПрименимость QashqaiПрименимость к другим моделям

Как правильно подобрать подшипник передней ступицы Кашкай

Выбор по моделям Ниссан, например,

• Qashqai (J10) 2006-2010 соответствует оригинальный номер – 402023US0A;
• Qashqai (J11) 2014 – 402024EA0A;
• Qashqai+2 (JJ10) 2008-2014, X-Trail (T31) с 2008-2011 по настоящее время – 713613910.

На фото внизу подшипник передней ступицы Ниссан Nissan Qashqai 2.0 цена на момент покупки – 5440 рублей.

Обратите внимание на штрих-код и оригинальный номер: VKBA6996 – SKF, Швеция, проверьте комплектацию. Если есть возможность сравните размеры:

• наружный диаметр фланца;
• диаметр внутренний, место посадки на полуось;
• ширину;
• расстояние между отверстиями крепления;
• число болтов крепления колеса;
• наличие датчика ABS.

Сопоставьте размеры старого и нового узла. Это пригодится, если вдруг решитесь установить запчасти с разборки или б/у. Но лучше купить передний подшипник ступицы Ниссан Кашкай 2008, воспользовавшись услугами интернет магазина или фирменного сервиса, если не закончился срок гарантии. Спросите стоимость доставки.

Цены могут разниться в зависимости от региона: если купить передний подшипник ступицы Ниссан Кашкай в Москве, то можно найти в пределах 3800-4500 рублей.

Мастерская замена подвесного подшипника привода Ниссан Кашкай (промежуточного)

Подвеска автомобиля Ниссан Кашкай славится длительностью эксплуатации, практичностью, неприхотливостью. Аналогичная конструкция устанавливается на внедорожниках Ниссан Х-Трейл. Но систематические нагрузки, плохое дорожное покрытие негативно отображаются на общей работоспособности агрегата. Первичные признаки неисправности проявляются постукиванием в процессе езды, металлическим хрустом, скрежетом, трудностью в управлении на средних и высоких скоростных режимах.

Степень поломки определяется оперативностью обращения в сервисный центр для заказа диагностики с последующей заменой изношенных механизмов. На практике многие автовладельцы ждут очередного технического осмотра, чтобы комплексно решить вопрос, но имеет место обратный эффект. Банальное ТО завершается капитальным ремонтом передней подвески, так как многие комплектующие пришли в негодность. С целью минимизации рисков настоятельно рекомендовано обслуживаться в автомобильных мастерских, где предоставляется гарантия качества.

Подготовительный этап замены: набор автомобильных инструментов, головки, вороток, монтажная лопатка, молоток, домкрат, башмаки, новые детали.

Основные моменты замены таковы:

• мастер помещает автомобиль в периметр ремонтной зоны, активирует передачу, фиксирует заднюю ось противооткатными башмаками;
• вывешивает правую часть машины, демонтирует колеса, стойки стабилизатора, наконечника рулевой тяги, шаровой опоры;
• отвинчивает центральную гайку ступицы, извлекает внешний ШРУС из обоймы ступицы;
• отвинчивает болт крепления кронштейна катализатора к фланцевой части, демонтирует кронштейн;
• выворачивает 5 болтов, фиксирующих промежуточную опору вала привода к блоку цилиндров мотора и 2 крепежа к раздаточной коробке передач;
• при помощи монтажной лопатки аккуратно выводит хвостовик шарнира из шестерни полуоси дифференциала;
• извлекает привод со штатного места.

После проведения окончательной диагностики мастер принимает решение о полной замене осевого вала, внешнего и внутреннего ШРУСов или только промежуточного подшипника. Настоятельно рекомендовано проводить замену комплексно, так как ресурс эксплуатации примерно равный. Данное правило относится и к левостороннему механизму. Вот только алгоритм замены несколько упрощён ввиду отсутствия промежуточного шарнира, в отличие от правого.

Далее мастер заменяет, устанавливает новую полуось, внутренний и внешний ШРУСы, пыльники, хомуты, роликовые и промежуточный подшипник.

Затягивание гайки ступицы обязательно при помощи динамометрического ключа с моментом 125 Н/м.

Когда и почему нужна замена промежуточного подшипника Кашкай

Признаки неисправности встречаются следующие:

• постоянный стук в процессе езды;
• металлический скрежет, гул, сопровождающий вращение;
• трудности в управлении машиной на средних и высоких скоростных режимах.

Причины поломок обычно таковы:

• заклинивание роликового подшипника;
• отсутствие смазки в шарнирах или её недостаточное количество;
• повреждение резинового пыльника, полуоси;
• последствие аварии, наезда на ограждения, попадание в выбоину;
• некачественная установка в ходе предыдущего ремонта;
• нарушение основных правил использования автомобиля.

Наши услуги по ремонту Ниссан Кашкай

Мастерская предоставляет услуги по комплексному ремонту автомобилей, в том числе и японского концерна Ниссан. Частые обращения владельцев в сервис вызваны необходимостью замены элементов подвески, а именно:

• профилактика и замена подвесного (промежуточного) подшипника правого приводного вала;
• замена роликовых шарниров внешних и внутренних ШРУСов;
• профилактика пыльников, хомутов, полуосей;
• проверка степени крепления к кузову автомобиля и раздаточной коробке передач.

Кроме перечисленных работ мастера выполнят капитальные ремонты силового агрегата, тормозной системы, топливной аппаратуры, электронного блока управления двигателем при обнаружении некорректной работы.

Принимаем и выполняем заявки на восстановление геометрии кузова, отдельных его элементов после повреждения в аварии, столкновении, ударе, проявлении коррозии. Обрабатываем днище автомобиля антикоррозийным покрытием, способным защитить техническое средство от негативного воздействия химических реагентов.

Слаженная работа мастеров с многолетним опытом позволяет оперативно и комплексно решать поставленные задачи любой сложности. Процедуру осмотра помогает ускорить современное оборудование, установленное в мастерской. Гибкая ценовая политика, индивидуальный подход к каждому посетителю привлекает новых клиентов в сервис, повышает наш рейтинг и авторитет.

Справедливое ценообразование и гарантия качества

Пересматриваем ценовую политику на услуги диагностики, ремонта, кузовные работы с целью сделать их доступными в нашем сервисе. Предлагаем приобрести качественные и оригинальные детали на все виды технических средств, в том числе и японские марки. Вся продукция сертифицирована, имеется документальное подтверждение.

Наши специалисты предоставляют полный пакет гарантийных обязательств на все виды работ, оформленных в заявке.

Замена и выбор передней и задней детали

Лучшим решением при выходе из строя такого узла ходовой части является приобретение оригинальной детали производства фирмы Nissan.

Но если нет в продаже таких комплектующих, рекомендуем изделия японских фирм YNXauto и Justdrive, германского производителя Optimal и шведской фирмы SKF.

Замену передней ступицы производим в таком порядке:

• Подставляем упоры под задние колёса.
• Поднимаем передок автомобиля домкратом и снимаем колесо.
• Плоскогубцами разгибаем усики и вынимаем из отверстия оси шплинт ступичной гайки колеса.
• Вновь ставим колесо, опускаем домкрат и ослабляем затяжку гайки.
• Домкратом поднимаем переднее колесо машины, снимаем его и ставим надёжную подставку.
• Отворачиваем и убираем ступичную гайку.
• Тормозной суппорт снимаем вместе со шлангом и прикрепляем проволокой на пружине передней стойки.
• Затем убираем тормозной диск.
• Аккуратно выворачиваем четыре болта, соединяющие ступицу и поворотный кулак и вынимаем ступичный узел.
• Ставим новую деталь и собираем всё в обратной последовательности.

На Ниссан Кашкай замена узла задней ступицы происходит в таком порядке:

• Устанавливаем упоры под передние колёса, удерживаем машину на стояночном тормозе и поднимаем домкратом.
• Снимаем заднее колесо, подставляем надёжный упор.
• Вынимаем шплинт из осевого отверстия цапфы.
• Вставляем монтировку между двумя шпильками тормозного барабана заднего колеса и, не давая ему провернуться, выворачиваем ступичную гайку.
• Вынимаем со шпилек диск тормозов.
• Отворачиваем крепление датчика частоты вращения и вынимаем его из ступичного узла.
• Крепящие болты аккуратно отворачиваем и удаляем старую ступицу.
• Новую деталь ставим на место и собираем всё обратно.

Такая замена ступицы, как передней, так и задней, действительна для неразборных ступичных узлов машин, выпускаемых с 2008 года.

Как диагностируется крестовина карданного вала, а так же как купить кардан на Ниссан Кашкай

Важно! Совершение технических операций по обнаружению возможных недочетов следует доверить опытным профессионалам авторизованных сервисных станций, имеющих в распоряжении весь комплекс необходимых инструментов и оборудования для выявления вероятных недочетов.

С целью осуществления проверочных работ техники устанавливают машину Ниссан Кашкай на платформу подъемного устройства. Далее выполняется тщательный визуальный осмотр подшипникового узла и приводного механизма на предмет нарушений физической целостности составных частей, коррозионных повреждений, изъянов механического характера и загрязнений. Это дает возможность предварительно оценить наружное состояние приводных устройств.

Затем сервисные мастера производят измерение величины зазоров подшипникового узла и вала с использованием целевого контрольно-измерительного инструмента. Результаты замеров сравниваются с номинальными пределами. Если измеренные значения выходят за допустимые границы, значит, деталь имеет неработоспособное состояние и бракуется.

Важно! После этого специалисты устанавливают промежуточную и основную ось на технологический стенд. В процессе этого выясняются рабочие и динамические показатели путем подачи на соединение нагрузок, близких к эксплуатационным влияниям. Это также позволяет обнаруживать возможные неисправности.

Далее мастера-электронщики осуществляют проверочные манипуляции в отношении электронного блока управления автомобилем с применением специализированного компьютерного оборудования. Для этого оно подключается к диагностическому порту машины Ниссан Кашкай посредством кабельного сопряжения. При этом диагносты выполняют проверку блоков данных, отвечающих за функционирование трансмиссии, и может производиться разбор имеющихся ошибок.

Самое интересное что вытащив привод из ступицы, продиагностировать «подшипник» никак не получается он не люфтит не гремит особо! Но очень туговато вращается! Решено было заменить: Ступицу + подшипник подвесной вала.

1. Привод должен выходить свободно из кронштейна привода. Если он не выходит вручную, значит прикипело намертво!Мне Пришлось откручивать кронштейн чтобы выпрессовать привод!

Подвесная деталь представляет собой комплектующую составную часть приводных механизмов колес, обеспечивающих передвижение автомобиля путем подачи к колесным ступицам вращающего усилия. Подшипник предназначен для сокращения сил сопротивления вращению, минимизации влияний трения и поддержки положения приводного вала. Левый и правый приводы размещены в передней части транспортного средства, валы находятся в зацеплении с шестернями КПП и ступицей. Подшипниковый элемент защищен резиновым пыльником от попадания различных загрязнений и влаги с целью предупреждения коррозионных образований и интенсивного износа.

Конструктивные особенности и принцип функционирования

Приводной вал, на котором стоит подшипник, зафиксирован на кузове транспортного средства. Помимо непосредственно подшипника, он сформирован следующими деталями:

Принцип работы построен на том, что приводной вал получает вращающий момент, формируемый силовой установке, после чего передает его на ступицы, обеспечивая стабильное движение автомобиля.

Работа привода неизменно затрудняется из-за сил трения, сопротивления качению и иных нагрузок. Чтобы нивелировать данные факторы, ставятся подвесные подшипники.

В процессе эксплуатации деталь постепенно изнашивается, из-за чего рано или поздно становится актуальной замена. Отсрочить замену можно, своевременно проводя смазку подшипника.

Nissan Qashqai 2007-2013Manual

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам. Вам потребуются: ключи «на 18» и «на 19», торцовые головки «на 14», «на 32», ключ для гаек колес, отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи. 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры (башмаки) под задние колеса. 2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры. 3. Снимите защиту картера двигателя, если она установлена.

4. Снимите передние колеса.

ПРЕДУПРЕЖДЕНИЕ. При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

8. Ослабьте затяжку гайки ступицы переднего колеса. 9. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.

10. Отсоедините рулевую тягу от рычага поворотного кулака (см. Замена наружного наконечника рулевой тяги).

13. Отсоедините палец шаровой опоры от поворотного кулака (см. Замена рычага передней подвески).

14. Отверните гайку ступицы и снимите гайку.

15. Аккуратно выведите хвостовик наружного шарнира равных угловых скоростей из ступицы переднего колеса, отведя амортизаторную стойку в сторону.

ПОЛЕЗНЫЙ СОВЕТ. При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.

16. С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира из шестерни полуоси дифференциала.

ПРИМЕЧАНИЕ. Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу полностью вставить в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора, отодвигая ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.

ПРЕДУПРЕЖДЕНИЕ. При использовании монтажной лопатки при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач, картер раздаточной коробки и шарнир.

17. Извлеките хвостовик внутреннего шарнира привода из коробки передач и снимите привод.

Заменяйте стопорное кольцо хвостовика внутреннего шарнира левого переднего колеса новым при каждом снятии привода с автомобиля, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.

18. Для снятия привода правого переднего колеса выполните пп. 4–15.

21. Затем снимите кронштейн.

Замена подвесного подшипника привода.

Всем привет! Добрался я, наконец- то, до сервиса, чтобы выявить причину трамвайного гула при торможении. Вывесили на подъемнике, 20 минут со стетоскопом и причина выявлена. Приговорили к замене подвесной подшипник правого привода. Обыскал все сайты и нигде не смог найти ни одной статьи по замене данного подшипника. Ну что поделать, пришлось всё познавать самостоятельно. Кстате, подшипник подвесной оригинал стоит 5500 рублей( не хило по- моему), из аналогов только фебест за 1200 рублей. Позвонил знакомому в магазин специализирующийся только по подшипникам. В течении 10 минут подобрали аналог по параметрам, который по характеристикам даже лучше оригинала. Забегая на перед скажу, что подошёл как родной.

Стоимость его 1250 рублей и ожидание 5 дней.Итак, начнем про замену. Снимаем колесо, откручиваем и выбиваем шаровую, рулевой наконечник, гайку ступицы, достаем привод со ступицы. Всё и так понятно, поэтому без фото. Далее откручиваем два болта крепления катализатора к кузову

семь болтов крепления привода в сборе(неудобно до безобразия, особенно верхний)

Вот он этот самый седьмой болт. Поддомкрачиваем двигатель и достаем вал в сборе.При этом из коробки вытекает около 2 литров масла.

Откручиваем два болта крепления скобы и снимаем её. Выбиваем подшипник из корпуса, снимаем пыльники

и сбиваем подшипник. Я разрезал обоймы, т.к. подшипник не сдвинулся ни на миллиметр. Сборку проводим в обратной последовательности. Так как снимали привод необходимо заменить сальник на вариаторе. Здесь тоже есть свои подводные камни. Заказываем сальник на экзисте стоимостью 250 рублей и 5 дней ожидания

Начинаем собирать, а сальник по внутреннему радиусу больше. Начинаем разбираться и выясняем, что нам нужен вот этот стоимостью 300 рублей и 5 дней ожидания. В чем прикол, я так и не понял.

У меня не получилось вставить привод в сборе, поэтому пришлось его разобрать. Вставляем вал в коробку и собираем все в обратной последовательности. Доливаем масло до уровня и катаемся. Всем удачного дня.

Замена подвесного подшипника привода и сальника Nissan Qashqai

Подвесной подшипник представляет собой важную деталь ходовой системы транспортного средства, за счет которой на ступицы подается вращающий момент.

Размер подшипника:63007-2RSR Однорядный радиальный шариковый подшипник FAGРазмеры:d =35 mmD =62 mmC (B) =20 mm

Подшипник сводит к минимуму значения сил, сопротивляющихся вращению (главным образом, трения), а также обеспечивает неизменность положения приводного вала.

Приводы находятся в передней части Nissan Qashqai, находятся в контакте с шестеренками коробки передач и ступицами.

Чтобы добиться необходимой защиты от внешних нагрузок, подшипник помещают внутрь пыльника из плотной резины, он защищает от попадания влаги и механических частиц, препятствует формированию очагов коррозии.

Почему случается поломка?

По статистике, наиболее частые причины выхода из строя подвесного подшипника выглядят следующим образом:

• Пренебрежение правилами эксплуатации Nissan Qashqai, обозначенными в инструкции производителя.
• Постоянное “масляное голодание” подшипника, нехватка смазки.
• Критический износ защитного пыльника, появление трещин, потеря эластичности.
• Регулярная езда по бездорожью и дорогам низкого качества, провоцирующая значительные ударные нагрузки на вал, где размещен подшипник.
• Естественное старение, выработка эксплуатационного ресурса.
• Значительный износ “соседних” с подшипником элементов.
• Формирование люфтов в подвеске и на приводном валу транспортного средства.

Необходимость в замене подвесного подшипника определяется по появлению следующих “симптомов”:

• Посторонний шум (свист или вой), который становится слышен, когда автомобиль едет на средней скорости, либо движется накатом.
• Активация передачи “остается незамеченной”, автомобиль не сдвигается с места.
• Появление предупреждающей индикации на приборной панели, которая говорит о том, что в трансмиссии машины возникла неполадка.
• Вибрации во время движения, которые передаются на кузов Nissan Qashqai.
• Стуки и щелчки трансмиссии, нехарактерные для ее корректной работы.
• Ухудшение динамики автомобиля.
• Посторонние звуки, скрипы при выжиме тормозной педали.

Сальник приводного вала ( правый) . 38342-8Е001

При сборке необходимо соблюдать обратную последовательность действий. В процессе замены также рекомендуется установить новые пыльники, смазать деталь составом на основе силикона, чтобы защитить ее от контакта с влагой, снизить коэффициент трения, увеличив эксплуатационный ресурс.

При замене рекомендуется использовать оригинальные запчасти, такой подход гарантирует полное восстановление изначальных характеристик Nissan Qashqai.

Замена подшипника привода Nissan Qashqai цена

ДИАГНОСТИКА Nissan Qashqai за 490₽ по 43 параметрам Подробнее

Диагностика в подарок при ремонте в нашем автосервисе «Кволити Моторс».

Директора сети автосервисов Кволити Моторс

Повторная отправка одной и той же формы не допустима.

Ваша заявка уже была отправлена ранее.

Мы скоро с Вами свяжемся.

На сервере произошла ошибка.

Пожалуйста, попробуйте позже.

Замена крестовины и подвесного подшипника Nissan X-Trail и Qashqai

В предыдущей статье мы разбирали особенности неисправностей и диагностики карданов на таких автомобилях как: Ниссан Икс Трейл, Кашкай (+2) и Рено Колеос. Теперь же, когда ситуация, ясна разберемся с трудностями замены крестовины и подвесного подшипника карданных валов этих авто.

Начнем с разборки названий деталей. На большинстве иностранных авто ставятся крестовины под тип кернения.

Ещё раз повторюсь доверьтесь профессионалам с СТО, но убедившись в наличие хотя бы необходимых станков, все профессионалы знают свое дело и на словах смогут вам объяснить все детали и нюансы по замене крестовин (помните многие профессионалы не раскрывают всех секретов).

Виды неправильной установки крестовин под кернение

Все подшипники не желательно нагревать (кроме специально для этого изготовленных) чем либо, в данном случае сварка пусть и «точечная» нагревает стенки чашки и «топит» смазку в игольчатом подшипнике, смазочный материал теряет свою вязкость и свойства. К тому же есть риск сварить сами иголки подшипника к телу крестовины и чашке, или же расплавить метало-пластиковый (бывает и резиновым) сальник чашки.

На данном фото представлена установка крестовины под тип «кернение» с кустарными стопорными кольцами.

Проточку под стопорные кольца не каждое СТО возьмется делать, поскольку:

• Это очень трудоемкая работа.
• Без специального оборудования не возможно сделать её одинаково ровно в ушах вилки.

Вследствие данных замен крестовины может начаться дисбаланс, для этого карданные валы нужно отбалансировать.

Проще говоря, кустарная установка других крестовин или же аналогичных тем что описаны выше влечет за собой кучу аспектов и неприятностей о которых я умолчу, так как их огромное количество.

Установка новых крестовин под кернение

Производимые работы будут в себя включать такие этапы:

• Извлечение старых крестовин, рекомендую выпрессовывать.(ни в коем случае не выбивать как крестовины со стопорными кольцами, водители классики жигулей и газелей меня поймут)
• Зачистка посадочных мест под чашку (игольчатый подшипник), обработка щёткой по металлу + обработка разверткой 24 диаметра №1 H7 (H8) — обозначение жесткости инструмента (ни в коем случае не применяйте другой номер развертки, отличаются по 100-тым и видны лишь при промерке микрометром).
• Разверткой проходим каждое посадочное место до конца развертки.
• Впрессовка чашек крестовины в посадочные места и попутная сборка крестовины в чашки.
• Кернение крестовин (станок для кернение должен быть как минимум редукторным а лучше гидравлическим) «закернить от руки» с определенным усилием у вас не получится.
• Балансировка карданного вала. Так как выбранный производителем выбраны крестовины под кернение, да же на профессиональном СТО не смогут поставить крестовины на те же самые места, в следствие чего появится осевой дисбаланс карданного вала, для уравновешивания дисбаланса применяют балансировочные груза (идут на карданном валу с завода) на сто заводские груза обычно срезают и наваривают новые необходимые для уменьшения дисбаланса.

Собственно это все рекомендации по замене крестовин.

Замена подвесного подшипника производится довольно просто:

Инструкция ниже написана для валов с данным типом установки подвесного подшипника.

• Развальцовка пыльника ШРУС (по кромке завальцовки проходимся отверткой, аккуратно поддевая кромку вальцовки, внимание внутри есть уплотнительное кольцо, не повредите его).
• Сняв развальцованный пыльник предварительно ставим метки на не движущихся частях к.в. (к примеру трубы и банка шруса).
• Аккуратно достаем содержимое «банки» ШРУС.
• Промываем части ШРУС и саму «банку».
• Снимаем стопорное кольцо, предварительно пометив положение сердцевины относительна вала со шлицами на котором она сидит.
• Снимаем саму сердцевину с вала со шлицами.
• Снимаем непосредственно подвесной подшипник.
• Сборка в обратной последовательности, по меткам установленным ранее, не забывайте ставить стопорное кольцо и промазывать специальным смазочным материалом ШРУС.

Карданные валы старого образца где банка ШРУСа стоит отдельно за подшипником разбираются аналогичным способом. Вплоть до пункта №4. А Далее будет так:

• Промыв «банку» шруса мы видим завальцованную гайку или же металлический пыльник, у всех по разному (если стоит пыльник точечно привариваемся аккуратно и вытягиваем обратным молотком).
• Развальцовываем гайку, скручиваем гайку, убираем медные или алюминиевые колечки прокладки.
• Ставим метки по аналогии с сердцевиной ШРУСа.
• Сдергиваем саму банку со шлицов на валу.
• Снимаем подшипник.
• Установка в обратном порядке. (опять же не забываем завальцевать гайку, промазать ШРУС).

На данной ноте наша статья заканчивается. Всем спасибо за внимание, учитесь на ошибках других, а не только на своих.

Использование китайских аналогов нередко приводит к появлению предупреждающих сообщений об ошибках трансмиссионного узла.

Замена заднего ступичного элемента Qashqai J11

Задняя ступица Qashqai второго поколения (кузов j11) полностью заменяется при повреждении подшипника. Для выполнения замены вам понадобятся следующие инструменты: набор гаечных ключей и головок, шестерня (T25), удлинители торцевых головок, отвертка, щетка для очистки металлических поверхностей.

После снятия тормозного диска открутите и снимите датчик ABS, открутите ступицу

Замена подшипника задней ступицы Qashqai j11 производится следующим образом:

• Вся деталь откручивается. Сиденье тщательно очищается щеткой.
• Автомобиль поднят. Снимается колесо, тормозной суппорт, диск (требуется шестерня) и антиблокировочный датчик.
• Новая деталь собирается в обратном порядке. Вам понадобится отвертка, чтобы закрепить деталь на задней (внутренней) стороне.

Между кроссоверами Qashqai первого и второго поколения нет существенных различий в замене колеса на оси. Деталь приобретается в комплекте и благодаря своему сроку службы может заменяться не слишком часто. Об износе компонентов будут свидетельствовать характерные признаки.

Ступичный подшипник Ниссан Кашкай

Ступица в современном автомобиле – это отвечающая за управляемость машины деталь на основе подшипников качения, которая надевается на цапфу, или ось. На Ниссан Кашкай нашла применение схема с шариковыми радиально-упорными подшипниками, когда ступичный механизм и подшипник являются единым целым. Такие детали устанавливаются на автомобили, начиная с 2007 года, на более ранних моделях этот узел ходовой части был разборным.
