Описание задней подвески Nissan Qashqai

Задняя подвеска Ниссан Кашкай второго поколения, официально поставляемых в Россию – независимая, многорычажная, оснащенная телескопическими амортизаторами и стабилизатором поперечной устойчивости. Регулировка развала задних колес не предусмотрена конструктивными особенностями автомобиля.

Модели Nissan Qashqai с передним приводом, реализуемые на европейских рынках, оснащаются полунезависимой задней подвеской со скручивающейся балкой.

Почему стучит и как устранить неисправности задней подвески Nissan Qashqai

Задняя подвеска автомобиля Nissan Qashqai представлена совокупностью узлов и деталей, которые выступают связующим звеном между кузовом и дорожным покрытием. Она, в сравнении с передней подвеской, зачастую имеет более простую конструкцию, что связано с отсутствием элементов рулевой системы, распределением нагрузки и положением центра тяжести. Несмотря на это, узлы все также могут выходить из строя. Первым признаком неисправности можно назвать появления стука со стороны шасси.

Основные причины стука задней подвески Nissan Qashqai

В состав задней подвески Nissan Qashqai относятся следующие узлы:

• Направляющая конструкция.
• Амортизаторы.
• Витые цилиндрические пружины.
• Чашки и кронштейны крепления, а также резиновые втулки.

Выдавать стук в задней подвеске действительно есть чему. Поэтому, если стук — частое явление, необходимо уделить 1-2 часа и провести диагностику задней подвески собственного авто. Конечно, можно обратиться на станцию технического обслуживания за помощью специалиста, либо сделать это у себя дома, тем самым сэкономив свое время и деньги.

Амортизаторы Ниссан Кашкай – элементы подвески, срок службы которых зависит от условий эксплуатации. При передвижении по ровному дорожному покрытию, в условиях городской езды деталь выхаживает 80-90 тысяч км пробега. При выработке ресурса производится замена амортизаторов. В статье речь идет о типах амортизаторных стоек и их аналогах. Подробно описан процесс замены амортизирующих элементов передней и задней подвески.

Сайлентблок подрамника – важнейшая часть подвески Qashqai, соединяющей между собой передние рычаги с самим подрамником. Благодаря конструкции резинометалического соединения, рычаг может двигаться вверх-вниз.

Согласно рекомендаций производителя Ниссан Кашкай, замена этих деталей требуется после 100 000 километров пробега. Однако, несмотря на избитость штампа «в условиях российских дорог», часто водители вынуждены посетить автосервис на 30-40 тыс. километров раньше.

Сайлентблоки подрамника Кашкая J10

Износ сайлентблоков подрамника влияет на поведение Qashqai на дороге. Потерявшая свойства резина шарнира ухудшает устойчивость прямой дороге и при маневрировании, а повреждение металлических частей могут привести к более печальным последствиям.

Слабые места конструкции

По мнению большинства автолюбителей уязвимым местом задней подвески являются сайлентблоки (виброизоляторы) в развальных рычагах. Разрушение конструкционных резиново-металлических элементов и закисание внутри них болтов регулировки развала колес начинается примерно через пять лет эксплуатации автомобиля. Несмотря на то, что сам производитель не устанавливает регламентом нормативов замены сайлентблоков на Ниссан Кашкай, заявляя о их расчетном сроке службы в 100 тысяч километров, на практике их реальный ресурс составляет около 70 тысяч километров.

Признаками неисправности сайлентблоков являются:

• глухие стуки из-под днища машины;
• «болтание» кузова при движении;
• уход машины в стороны без объективных на то причин;
• вялость при управлении, неохотный отклик автомобиля на поворот руля.

Замену поврежденных сайлентблоков осуществляют в смотровой яме, предварительно зафиксировав автомобиль противооткатными упорами.

Замене подлежат не только старые сайлентблоки, чей срок службы уже себя исчерпал, но и сайлентблоки, имеющие визуальные повреждения. По окончанию работ по замене виброизоляторов проверяют углы установки колес.

Тормозные суппорта

Также автовладельцы отмечают неудачное расположение тормозных суппортов и их несовершенное устройство.

Даже при умеренной, неинтенсивной эксплуатации автомобиля тормозные суппорты забиваются грязью, что в итоге ведет к их закисанию. Для проблемы закисших суппортов характерны следующие признаки:

• машина в накате движется очень слабо;
• автомобиль теряет прежнюю мощность;
• ухудшаются качество и скорость торможения.

Если закис только один суппорт, автомобиль при торможении может уводить в проблемную сторону. Эксплуатировать такую машину небезопасно. По этой причине при каждой замене тормозных колодок необходимо проводить полноценную профилактику с полной разборкой основных механизмов.

Отдельного внимания заслуживает такая деталь подвески Ниссан Кашкай, как амортизационные элементы. Практический опыт показывает, что реальный ресурс задних амортизаторов достигает минимального порога в 60 тысяч километров пробега.

О том, что задние амортизаторы Ниссан Кашкай нуждаются в замене, свидетельствуют такие признаки как:

• стук из-под днища или в задней части автомобиля;
• звонкое металлическое звяканье в подвеске во время движения;
• увеличение времени реакции педали тормоза, снижение эффективности тормозов.

Для Ниссанов Кашкай J10 существует два типа задних амортизаторов, различающихся по размеру (диаметру штока, диаметру и высоте корпуса. Для Qashqai J11 – также предусмотрено два типа амортизаторов, различающихся по стране выпуска автомобиля.

Необходимые запчасти и инструменты

Сайлентблоки подрамника Ниссан Кашкай не являются дорогой деталью, поэтому не стоит засматриваться в сторону заменителей, а приобрести оригинальные запчасти. Это гарантия длительной службы узла и предотвратит преждевременный износ рычагов. Единственным целесообразным исключением приобретением неоригинальной запасной части, является установка полиуретановых сайлентблоков, для придания автомобилю еще большей жесткости и устойчивости на дороге. Однако помните, что полиуретан создает дополнительную нагрузку на остальные элементы подвески.

Передний сайлентблок подрамника 54466-JD000

Для замены резинометалических втулок Ниссан Кашкай понадобится:

• 54466-JD000 – Передний (количество – 2 штуки);
• 54467-BR00A – Задний (количество – 2 штуки);
• 54459-BR01A – Болт крепления передний (количество – 2 штуки);
• 54459-BR02A — Болт крепления задний (количество – 2 штуки).

Задний сайлентблок подрамника 54467-BR00A

Стоит отметить, что некоторые Кашкай, выпущенные с 2006 по 2007 год имели неприятную конструктивную особенность – у них отсутствует резиновая шайба (изолятор), которая ограничивает движение подрамника по вертикали. Поэтому, на этапе диагностики стоит выяснить наличие этих шайб, в противном случае их покупают заранее:

• 54464-CY00C – Изолятор задний (количество – 2 штуки);
• 54464-CY00B – Изолятор передний (количество – 2 штуки).

Изолятор сайлентблока подрамника задний 54464-CY00C

Из инструментов понадобится:

• кувалда, массой не менее 2 кг;
• ключ-трещотка с головками на 21, 18, 13;
• воротки (большой и малой длины);
• накидной ключ на 19;
• рожковый ключ на 14
• плоскогубцы с загнутыми губками;
• отвертки;
• удлинители и Г-образный ключ на ½ дюйма;
• домкрат;

Изолятор сайлентблока подрамника передний 54464-CY00B

Приготовив необходимый инструмент можно приступать к замене сайлентблоков.

Обзор ходовой Кашкая в этом тексте.

Nissan Qashqai 2008 — dealership service

По-моему неплохой сервис, Автомагистр. Продолжаете туда ездить?

Что могу делаю сам(в прошлом профессиональный водитель).но без ямы-подьемника много не сделаешь.поэтому прибегаю к услугам друзей в сервисе

Сколько стоит поменять только саленблоки

Единственное с чем я еще согласен, это замена ремня. И опять же, когда снят подрамник, эта процедура значительно облегчается.

Для примера стоимость нормочаса в рено 1400 рублей. Делали вам максимум всё 4 часа (ну если в процессе еще вздремнули, . тогда 5))). Вот и посчитайте сколько бы с вас взяли в рено. Потому как официалы считают время потраченное на работу (но для примера стоимость замены сайлентов подрамника именно в рено 4500), а так как остальное сопутствующее, то у них есть там хитрый калькулятор и цена на другие работы значительно ниже. чем указана на выполнение отдельоного вида работ.

Возможно я где-то ошибся. Уточню ещё раз цены

а что уточнять, вы же деньги отдавали, . а не кто-то другой.

У меня на балансе сервиса были уже какие-то деньги и они пошли в зачёт. Поэтому точной суммы не знаю

а где он ценник озвучил за работу?ремень генератора поменять тут самое простое — снять колесо и кусок локера отстегнуть.

Замена втулок заднего стабилизатора Nissan Qashqai

На кроссоверах Кашкай установленные впереди амортизаторы делятся на правые и левые. Если речь идет об автомобилях первого поколения (в кузове J10), то условно выделяют три типа амортизаторов. Разница между ними определяется длиной рабочего хода штока. Самый длинный шток идет на авто с пакетом для плохих дорог (третий тип).

Передние амортизаторы Кашкай j10 имеют следующие артикулы (сначала правые, затем левые):

• E4302JE21A и E4303JE21A (ход штока – 159 мм);
• E4302BR04A и E4303BR04A (182-миллиметровый ход);
• E4302BR05A и E4303BR05A (рабочий ход – 285 мм).

Критерий для разграничения амортизирующих устройств кроссовера второй генерации – страна сборки (Англия или Россия). Разница в том, что на авто петербуржской сборки устанавливались высокие и адаптированные под наше дорожное покрытие детали.

Номера для поиска на амортизатор передний Кашкай j11 (правое колесо, затем левое):

• E43024EA3A и E43034EA3A – английская версия;
• 54302BM91A и 54303BM91A – российская версия.

Из-за высокой цены оригинальных запчастей ряд автовладельцев отдает предпочтение аналогам. Найти замену на третий тип амортизаторной стойки невозможно. В продаже не встретить и аналог на автомобиль второго поколения, собранный в нашей стране.

Артикулы заменителей следующие:

• Sachs – 314037 и 314038 (тип 1);
• KYB – 339196 и 339197 (тип 1);
• TRW – JGM1081T (тип 2, идут на оба колеса);
• Sachs – 317627 и 317626 (j11 английской сборки).

Диагностика и ремонт задней подвески Nissan Qashqai

• SACHS 315164;
• TRW JGT1164T;
• TRW JGT1042T;
• SACHS 314039.

Наибольшей популярностью у автовладельцев пользуются амортизаторы брендов Сакс (Германия) и Кайяба (Япония). Японские амортизаторы, согласно отзывам, обладают высоким сроком службы и большей жесткостью.Они обеспечивают хорошую управляемость автомобилем на высоких скоростях. Их немецкие конкуренты, напротив, отличаются меньшим сроком службы, но большей мягкостью, поэтому их обычно выбирают для комфортной езды преимущественно на невысокой скорости.

Заменить задние амортизаторы на Ниссан Кашкай можно своими руками, не прибегая к помощи специалистов автосервиса. Обычно на эту несложную процедуру требуется около полутора часов и минимум инструментов.

• основной и вспомогательный домкраты;
• накидной ключ на 18;

Перечень действий по замене задних амортизаторов предусматривает следующие шаги:

• снимают колесо, обрабатывают болты и гайки WD40;
• устанавливают домкрат под рычаг;
• освобождают нижнее крепление старого амортизатора, открутив болт;
• откручивают верхний болт;
• устанавливают новый амортизатор, предварительно его прокачав.

Стучат задние пружины Nissan Qashqai

Несмотря на то, что сталь, из которой сделаны пружины, отличается крепостью, со временем они могут выйти из строя. Их отдельные витки ломаются, поэтому пружина перестает нормально работать. Для ее диагностики достаточно провести визуальный осмотр. При этом стоит обратить внимание на отсутствие дефектов на витках пружины, а также целостность резиновых вкладок, которые находятся в местах их установки. При выходе пружины из строя ее необходимо заменить, она не подлежит ремонту.

Снятие подрамника

Процесс замены сайлентблоков подрамной детали Ниссан Кашкай начинается с вывешивания передка автомобиля и снятия колес. После необходимо отсоединить тяги стабилизаторов. Отсоединять их можно как от стабилизатора, так и от амортизатора.

Болты крепления рулевой рейки отмечены красным, нижней опоры двигателя синим, болты поперечной — зеленым

При этом, важно запомнить расположение стабилизатора по отношению к подрамнику. Это пригодится при конечной сборке.

Затем снимается защита, которая крепится большим количеством клипс. Клипсы отщелкиваются с помощью отверток и достаются плоскогубцами. Подрамник крепится четырьмя болтами. В первую очередь, потребуется выкрутить два болта крепления передних сайлентблоков. Чтобы отсоединить заднюю часть, необходимо открутить рулевую рейку, которая к нему прикреплена. Крепится она двумя болтами 21-го размера. Для дальнейшего удобства, рейку рекомендуется зафиксировать проволокой к выхлопной трубе. Также помехой при снятии подрамного элемента выступает нижняя опора двигателя, которая с легкостью снимается ключом на 19. Состояние опоры также желательно проверить до начала выполнения работ, и, в случае потребности, заменить на новую.

Снятие подрамника, откручивание рычагов подвески

После этого демонтируется поперечина (лыжа), путем откручивания шести болтов, первыми из которых выкручиваются четыре передних. Два оставшихся и являются болтами крепления задних сайлентблоков.

Незакрепленный подрамник остается на месте благодаря специальным резинкам, удерживающим его в подвешенном положении.

После этого можно приступать непосредственно к снятию подрамной детали, сняв ее с резинок. Предварительно нужно отсоединить рычаги, прикрепленные тремя болтами. Они откручиваются ключами на 21 и 18, при этом используются приготовленные ранее удлинители, длина которых составляет около 65 сантиметров. Чтобы подрамник не упал, стоит использовать дополнительный домкрат.

Финальная часть демонтажа подрамника — откручиваем болт отмеченный зеленым

При снятии подрамного элемента стоит быть предельно осторожным, чтобы стабилизатором не зацепить рулевые тяги и не повредить их. Для этого, по мере его снятия, стабилизатор необходимо проворачивать в скобе.

После демонтажа, узел перемещается в удобное для замены сайлентблоков место.

Текст о полном приводе Qashqai

Признаки вышедших из строя сайлентблоков подрамника Кашкая

Сайлентблок без изолятора, так могли установить на заводе)

Без качественно проведенной диагностики определить неисправность этой составляющей подвески Ниссан Кашкай невозможно. Но существуют ряд признаков, позволяющих определить, что данный узел требует замены:

• скрип в передней части автомобиля, зачастую при преодолении «лежачих полицейских»;
• увеличившаяся колейность;
• снижение управляемости и реакции на движение рулем;
• глухой стук на крупных неровностях;
• неравномерный износ резины и невозможность выставить углы колес.

Разрывы и другие физические повреждения сайлентболоков дают о себе знать сильным лязгом, вызванным ударами подрамника. В особо запущенных случаях, деталь может упасть на усилитель.

Сайлентблок с изолятором

Выбор и замена амортизаторов Qashqai J10 описаны в этом материале.

Устройство задней подвески Ниссан Кашкай

Компактный японский кроссовер Nissan Qashqai признан большинством автовладельцев одним из самых безопасных в своем сегменте. Это подтверждают и эксперты Европейского комитета проведения независимых краш-тестов, признавшие в 2014 году модели второго поколения Кашкай лучшими в классе. Рассматривая аспект безопасности автомобилей более внимательно, можно убедиться, что не последнюю роль в нем играет состояние задней подвески.

Nissan Qashqai 2007-2013Manual

Рис. 7.2. Расположение элементов задней подвески на автомобиле: 1, 6 – верхний поперечный рычаг задней подвески; 2, 5 – амортизатор; 3 – штанга стабилизатора поперечной устойчивости; 4 – поперечина задней подвески; 7, 16 – продольный рычаг задней подвески; 8, 15 – пружина; 9, 14 – стойка штанги стабилизатора поперечной устойчивости; 10, 13 – нижний рычаг задней подвески; 11, 12 – усилитель поперечины задней подвески.

Задняя подвеска автомобилей Nissan Qashqai (рис. 7.2) независимая, многорычажнопружинная (по два поперечных рычага с каждой стороны, продольный рычаг 7, 16 задней подвески выполнен конструктивно за одно целое с кулаком задней подвески), с телескопическими амортизаторами 2, 5 и стабилизатором поперечной устойчивости 3. Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. Проверка и регулировка углов установки колес). Схождение задних колес регулируют болтами крепления переднего нижнего рычага.

Ступица задней подвески закреплена на кулаке четырьмя болтами за фланец цапфы. В ступице установлен двухрядный радиальноупорный подшипник.

Полезное видео

В ходе замены задних амортизаторов не следует пренебрегать визуальной оценкой остальных деталей – опорных подшипников стоек, втулок, пружин. Следует учитывать, что все они обладают индивидуальным сроком службы и так же подлежат своевременной замене, как и амортизаторы.

Как устранить стук задней подвески в Nissan Qashqai

Задние амортизаторы Кашкай первой и второй генерации не разграничиваются на правые и левые. Типизация сохраняется – в качестве критерия выступает длина рабочего хода штока и страна-производитель.

Номера в каталоге, позволяющие найти нужную деталь для замены:

• E6210BR04A – первый тип на j10;
• E6210JE21B, E6210BR05A (европейский рынок), E6210JD03A (японский рынок) – второй тип;
• 56210BM90A – петербургская сборка j11;
• E62104EA2A (Центральная Европа), E62104EA3B (Восточная Европа) – английская сборка j11.

Аналоги амортизационных стоек на задние колеса также покупают чаще ввиду невысокой стоимости. Каталожные номера выглядят следующим образом:

• первое поколение и тип – 315164 (Sachs), JGT1164T (TRW);
• первое поколение и второй тип – 314039 (Sachs), JGT1042T (TRW);
• версия из Англии, вторая генерация – 349078 (KYB), V11-035 (Jett).

Задняя подвеска Ниссан Кашкай

Задняя подвеска автомобилей Nissan Qashqai (рис. 7.2) независимая, многорычажнопружинная (по два поперечных рычага с каждой стороны, продольный рычаг 7, 16 задней подвески выполнен конструктивно за одно целое с кулаком задней подвески), с телескопическими амортизаторами 2, 5 и стабилизатором поперечной устойчивости 3.
Угол развала задних колес задан конструктивно и в эксплуатации не регулируется.
По углу развала можно лишь контролировать состояние задней подвески (см. Проверка и регулировка углов установки колес).
Схождение задних колес регулируют болтами крепления переднего нижнего рычага.

Ступица задней подвески закреплена на кулаке четырьмя болтами за фланец цапфы.
В ступице установлен двухрядный радиальноупорный подшипник.

Задняя подвеска Nissan Qashqai

Nissan Qashqai, Qashqai+2. ЗАДНЯЯ ПОДВЕСКА

Задняя подвеска автомобилей Nissan Qashqai (рис. 7.2) независимая, многорычажно-пружинная (по два поперечных рычага с каж­дой стороны, продольный рычаг 7, 16 задней подвески выполнен конструктивно за одно це­лое с кулаком задней подвески), с телескопи­ческими амортизаторами 2, 5 и стабилизато­ром поперечной устойчивости 3.

Рис. 7.2. Расположение элементов задней подвески на автомобиле: 1, 6 — верхний поперечный рычаг задней подвески; 2, 5 — амортизатор; 3 — штанга стабилизатора попе­речной устойчивости; 4 — поперечина задней подвески; 7,16 — продольный рычаг задней подвески; 8,15 — пружина; 9,14 — стойка штанги стабилизатора поперечной устойчи­вости; 10,13 — нижний рычаг задней подвески; 11,12 — усилитель поперечины задней подвески

Угол развала задних колес задан конструк­тивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. «Проверка и регулировка углов установки колес», с. 186). Схождение задних колес регулируют болтами крепления переднего нижнего рычага.

Ступица задней подвески закреплена на ку­лаке четырьмя болтами за фланец цапфы. В ступице установлен двухрядный радиально­упорный подшипник.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Шум и стук в подвеске при движении автомобиля

Ослабление крепления амортизатора

Затяните болты крепления амортизатора

Износ сайлентблоков рычагов подвески

Замените сайлентблоки или рычаги

Осадка или поломка пружины

Выход из строя подшипника ступицы колеса

Увод автомобиля от прямолинейного движения

Неодинаковое давление воздуха в шинах

Установите нормальное давление в шинах

Разный износ или рисунок протектора шин колес

Устраните причину нарушения угла развала и отрегулируйте углы установки задних колес

Осадка или поломка одной из пружин

Повышенный или неравномерный износ протектора шин

Давление воздуха в шинах не соответствует норме

Нарушены параметры установки колес

Устраните причины нарушения параметров установки колес и отрегулируйте углы установки задних колес

Не допускайте перегрузки автомобиля

Нарушение балансировки колес

Видео по теме «Nissan Qashqai, Qashqai+2. ЗАДНЯЯ ПОДВЕСКА»

Замена втулок заднего стабилизатора Nissan Qashqai 2,0 Ниссан Кашкай 2012 года Ниссан кашкай замена саленблоков задних рычагов и заднего амортизатора! стук в подвеске ниссан кашкай (qashqai)

Передняя подвеска Nissan Qashqai 1 (J10)

Передняя подвеска автомобилей Nissar Qashqai независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основной элемент передней подвески — телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

На амортизаторной стойке собрана витая цилиндрическая пружина, верхняя опора в сборе с подшипником, через которую передается нагрузка на кузов автомобиля, и буфер сжатия.

Aмортизаторная стойка 2 (рис. 7.1) соединена с поворотным кулаком 1 стяжными болтами

Нижний рычаг 8 прикреплен к подрамнику 6 передней подвески с помощью сайлентблоков 5 и 7, а к поворотному кулаку шаровой опорой 9. Подрамник, в свою очередь, прикреплен к лонжеронам кузова.

Стабилизатор поперечной устойчивости 4 с установленными на нем резиновыми вилками соединен с подрамником 6 передней подвески автомобиля двумя скобами, а со стойкой передней подвески — стойками 3 стабилизатора.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Стучат задние амортизаторы Nissan Qashqai – что делать?

Точный срок службы амортизатора указать невозможно, поскольку это зависит от нескольких критериев – стиля вождения, особенностей эксплуатации машины, производителя изделия. У одних автовладельцев они работают и 100 тыс. км, у других же проблемы возникают и при 40-50 тыс. км.

Итак, диагностика показала, что все в порядке и единственное место откуда доносятся удары – амортизатор. Отметим, что сторонние звуки демпфер издает не только из-за потери герметичности.

Причинами неисправности могут быть:

• протечка рабочей жидкости;
• деформация и повреждение корпуса;
• повреждение поршня штока;
• несоответствие или низкое качество масла.

О протечке рабочей жидкости уже было упомянуто – это следствие износа уплотнителей – сальников, обеспечивающих герметичность. Причина возникновения такой неисправности кроется в их естественном износе (шток постоянно перемещается, поэтому кромка, прилегающая к нему, со временем стирается). Но сальник повреждается и из-за появления коррозии, задиров и оседания пыли и песка на штоке амортизатора.

Деформация (вмятины) образуются вследствие ударов по корпусу демпфера. Из-за этих вмятин шток не способен перемещаться по всей высоте резервуара и вместе деформации поршень упирается в дефект, причем сопровождается это сильным стуком. Но такая проблема возможна только в однотрубных амортизаторах (в двухтрубных вмятина приходится на внешний резервуар, а внутренний, по которому ходит шток, остается невредимым).

В амортизационных штоках возникает другая проблема, которая приводит к неисправности. В случае ненадежной фиксации амортизатора в корпусе стойки, он перемещается, а при больших нагрузках даже незначительные движения могут стать причиной появления трещины или протертости на корпусе.

Повреждение поршня штока происходит в одном случае – при попадании на скорости в яму амортизатор не выдерживает нагрузки и происходит «пробой». При этом поршень сталкивается с дном резервуара, что становиться причиной его повреждения. В результате повреждаются клапаны, и нарушается процесс перетекания масла.

Масло в амортизаторе – рабочая жидкость и от ее свойств зависит работоспособность демпфера. Если вязкость масла низкая, то оно не создаст требуемого сопротивления движению штока с поршнем – амортизатор «пробить» значительно легче. В зимнее же время сильно вязкое масло создает чрезмерное сопротивление.

Аналоги задних амортизаторов на Ниссан Кашкай

При отсутствии съемника, выбить сайлентблоки можно с помощью кувалды. Для этого под подрамник укладывается обрезок трубы диаметром около 10 сантиметров. Сверху вставляется головка для трещотки диаметром 43-44 мм. Оптимально подходит головка 32-го размера. Далее, кувалдой наносится несколько плотных ударов и резинометалическая втулка выходит из своего посадочного места. Для извлечения переднего сайлентблока используется его собственная внутренняя часть в качестве оправки. Действия такие же, как и при работе с задними шарнирами.

Выпресовка старых сайлентблоков

Для запрессовки сайлентблоков, их необходимо смазать графитовой смазкой. Подрамник переворачивается, под него устанавливается труба. Следующей задачей является наживить резинометалическую втулку в свое место. Для этого также используется кусок трубы, которая одевается на сайлентблок. Забивать запчасть необходимо начинать легкими ударами, постепенно увеличивая прикладываемое усилие. Процесс этот трудоемкий и занимает несколько больше времени, чем выпрессовка.

Все сайлентблоки подрамника Кашкай опрессовываются одинаковым способом.

Запресовка новых сайлентблоков подрамника

После окончания работ с подрамником, тот устанавливается на место. Сборка подвески осуществляется обратным методом.

Замена заднего амортизатора

Замена задних амортизаторов Ниссан Кашкай производится согласно регламенту ТО (или по мере выработки ресурса). Для работы понадобятся: ключи на «18» в количестве двух штук, отвертка с плоским шлицем. Детали задней подвески, отвечающие за гашение колебаний автомобиля и поглощение ударов, меняются парами.

Алгоритм замены такой:

• Колесные болты ослабляются, машина приподнимается домкратом. Под продольный рычаг устанавливается опора, авто слегка опускается. В результате подвеска получает нагрузку.
• Колесо демонтируется. Гайка на нижнем креплении амортизатора откручивается, стяжной болт достается. Аналогичным образом освобождается верхний болт.
• Незакрепленная амортизаторная стойка убирается. Вместо нее устанавливается новая. Процедура повторяется для другого колеса. Сборка осуществляется в обратном порядке.

Как выявить причину стука в задней подвески Nissan Qashqai

Если при преодолении ухабов в салоне авто слышны отчетливые громкие стуки со стороны колес – пора делать ревизию подвески. Следует сначала убедиться, что стуки – следствие неисправности амортизаторов, ведь сторонние звуки создают и иные составляющие, например, тормозной суппорт.

В первую очередь необходимо визуально осмотреть демпфирующие элементы. Одной из основных причин потери работоспособности — утечка масла вследствие износа уплотнителей. Недостаток рабочей жидкости внутри приводит к тому, что при работе на сжатие шток амортизатора не встречает сопротивления и он достигает низа резервуара – происходит «пробой», сопровождающийся сильным стуком.

Поскольку масло выходит наружу, то следы хорошо заметны на корпусе. Обнаружение подтеков жидкости указывает на неисправность узла и необходимость замены. Но визуально оценить состояние демпфирующего узла можно не всегда. На многих авто как спереди, так и сзади используются амортизационные стойки (подвеска МакФерсона). В них амортизатор помещен в корпус стойки и осмотреть его без разборки узла не удастся.

В таком случае можно воспользоваться «народным» методом проверки – раскачкой авто. В передней части машины необходимо сильно надавить на крыло (сзади – на крыло, бампер, нижнюю полку багажника) и отпустить. При исправном амортизаторе кузов авто примет начальное положение и остановится, поскольку демпфер погасит энергию пружины. Но если деталь неисправна, то кузов после нажатия и отпускания будет немного колебаться.

Обязательно проверяется и состояние сайлентблоков, поскольку стук могут давать и они. А для этого ставим машину на яму и используя монтировку как рычаг, раскачиваем составляющие подвески. Такой метод проверки позволяет легко выявить износ резинотехнических деталей подвески.

И последнюю очередь проверяются верхние опоры амортизационной стойки (в передней подвеске). Они также могут стать причиной появления стуков при движении. Эти элементы проверить тоже несложно – просовываем руку между витками пружины и касаемся штока амортизатора, а затем раскачиваем передок авто в стороны. Колебания штока при раскачке указывают на неисправность опоры.

Замена передних амортизационных стоек Qashqai J10

Чтобы произвести замену отходивших свой срок деталей, понадобятся такие инструменты: ключи (13-й, 18-й, 19-й и два 21-х), шестигранник на «6», ключ для откручивания колесных болтов (т.н. балонник), пассатижи.

Порядок действий следующий:

• Автомобиль выставляется на ровной поверхности, фиксируется ручником, под задние колеса ставятся противооткатные упоры.
• Капот открывается и фиксируется. Держатели проводки датчика, отвечающего за определение частоты вращения колес, извлекаются из расположенных на амортизационной стойке кронштейнов.
• Пассатижами достается пружинный фиксатор, удерживающий тормозной шланг. Сам шланг вытаскивается из кронштейна.
• Стойка стабилизатора закреплена гайкой, на которую надет защитный колпачок. Этот колпачок нужно снять.

• Крепежная гайка расположенного в верхней части шарнира стойки стабилизатора откручивается. Шарнир закреплен на кронштейне амортизационной стойки. Во время откручивания нужно стараться не допустить проворачивания. Освобожденная стойка отводится в сторону.
• Поворотный кулак фиксируется к амортизационной стойке. Резьбовая поверхность контактирует с грязью, поэтому ее нужно очистить перед демонтажем.
• Амортизатор крепится на два стяжных болта (вверху и внизу). После очистки резьбы, стараясь не допустить проворачивания головки, свинчиваются обе гайки.
• На коробе воздухозаборника установлена решетка, которая для замены амортизатора снимается.
• Шток амортизационной стойки затянут гайкой (верхнее крепление). Гайка ослабляется, а шток при этом удерживается от проворачивания. Верхняя опора прикручена к кузову Кашкая, поэтому данное соединение также раскручивается.
• На финальном этапе амортизационная стойка снимается. Вместо нее ставится оригинальная запчасть или заменитель.

Замена амортизационной стойки предполагает последующую проверку угла наклона передних колес. Речь идет о развале-схождении. Процедуру лучше выполнить в автосервисе с соответствующим оборудованием. Если в результате замены амортизаторов передней подвески расположение колес поменялось, то резина может быстро износится. По этой причине пренебрегать проверкой не стоит.

Как устранить стук кронштейнов крепления и избавиться от износа сайлентблоков Nissan Qashqai

В процессе выполнения диагностики необходимо выполнить следующие действия:

• Проверить усилие и состояние балки, а также рычагов (при их наличии). Удостовериться в отсутствии деформации на этих деталях.
• Проверить шарниры. На них могут появиться трещины в силу износа. Это также приводит к деформации.

Стоит проверить резьбовые соединения фланцев в местах их крепления. В зависимости от марки и модели машины их можно отремонтировать или придется покупать и устанавливать новые. Выполнять перечисленные работы необходимо в автосервисе или в гараже со смотровой ямой.

Первый большой ремонт Иннокентия. Меняем переднюю подвеску.

Как я писал в прошлой записи, на ТО-120 мне рассказали, что передняя подвеска «ушатана в хлам» и надо срочно заниматься ей. Я и сам в последнее время чувствовал неладное — машина рулилась кое-как, при старте слышались стуки где-то внизу, при повороте руля был скрежет, а ремень генератора и вовсе свистел последние года четыре.

Через сайт zzap я закупился запчастями — вышло ощутимо дешевле экзиста, но пришлось поездить.Вот артикулы:5450 404 45R и 5450 552 12R — передние рычаги от Колеоса. Деталь та же самая, но дешевле. 2600/шт54467BR00A — задний сайлентблок подрамника. Оригинал. Нужно две штуки. 2*550 рублей.54466-JD000 — передний сайлентблок подрамника. Оригинал. Нужно две штуки. 2*950 рублей.SEN201L и SEN201R — наконечники рулевые. Фирма 555 (если не подделка, то хорошие). 613/шт48203JD01A — пыльники рулевых тяг. Оригинал. 1750/шт6PK1210 — ремень генератора. Фирма Gates (Испания). 690 рублей

Я не могу похвастаться прямыми руками, поэтому за установкой я поехал в клубный сервис Автомагистр. Обслуживаюсь у них с тех самых пор, как скинул с себя хомут официального дилера, т.к. закончилась гарантия. Все ТО и мелкие ремонты делаю у них, собственно все болячки диагностировали они же.

Первым делом снимается подрамник. Как уже говорил, это первый большой ремонт ходовой за 8 лет жизни машины, поэтому гайки откручивались с большим трудом. Но ключ с трубой решил все проблемы.

Подрамник оказался адски грязным, заметно ржавым. Хорошо хоть, втулки стабилизатора целы.

Перед выпрессовкой втулок — снимаем рычаги. Один винт то ли прикипел, то просто не хотел выкручиваться — пришлось долго греть, мазать WDшкой, а потом выбивать и заново нарезать резьбу.

Старые и новые сайлентблоки. Разница на лицо!

Рычаги устанавливаются легко — тут даже я справился бы:)

Далее снимаем кожух в арке и меняем ремень генератора. У меня он свистел последние года четыре, но я особо не переживал. А зря — он крутит помпу охлаждения.

Я ожидал, что старый ремень будет весь в лоскутах, но его состояние оказалось не такое ужасающее. Тем не менее, с новым ремнем скрипов и свистов — как не бывало.

Когда мне лето диагностировали порванный пыльник рулевых тяг — я не сообразил, что до зимы в шарниры набьется много грязи. Прямо в сервисе пришлось купить новые тяги — CTR (артикул CRN-51).

Новый рычаг, новая тяга и новый наконечник. Красота!

На том же ТО-120 мастерам не понравилось состояние резинок правого переднего суппорта и не зря — к зиме они порвались окончательно. Половина ремкомплекта в помощь!Выдавливается тормозной цилиндр: чистится, протирается и получает новую прокладку.

После выезда с сервиса я не узнал машину. Она стала великолепно рулиться, пропали скрипы, удары — снова получаю удовольствие от езды.Осталось только поменять трапецию стеклоочистителя и вварить гофру в выхлоп, но это уже другая история.

Спасибо парням из Автомагистра!

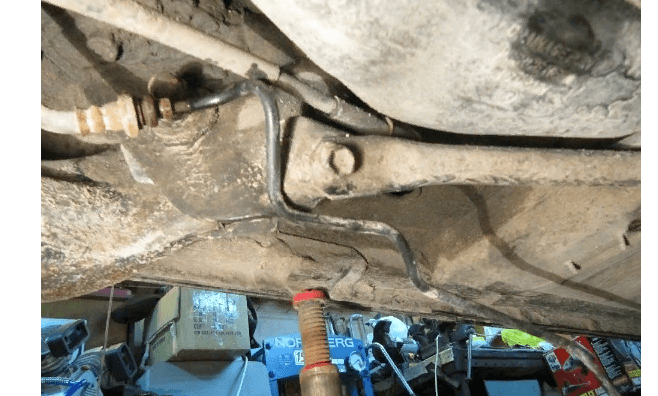

Замена верхнего рычага задней подвески Ниссан Кашкай

Вам потребуются: два ключа «на 18», «на 21», монтажная лопатка.

1. Снимите колесо со стороны заменяемого рычага.

2. Установите опору под продольный рычаг задней подвески и опустите автомобиль, слегка нагрузив подвеску.

3. Удерживая от проворачивания болт нижнего крепления аммортизатора к кронштейну продольного рычага, отверните гайку и извлеките из отверстия болт.

4. Удерживая от проворачивания болт нижнего крепления стойки стабилизатора поперечной устойчивости к нижнему рычагу, отверните гайку и извлеките из отверстия болт.

5. Удерживая от проворачивания болт крепления верхнего рычага к кронштейну кулака продольного рычага, отверните гайку и извлеките из отверстия болт.

6. Аналогично отверните гайку болта крепления верхнего рычага к кронштейну поперечины задней подвески.

9. Разверните верхний поперечный рычаг вперед по ходу движения автомобиля и, сдвигая через кронштейн продольного рычага, снимите рычаг задней подвески.

10. Внимательно осмотрите рычаг. Деформированный рычаг замените.
11. Осмотрите сайлентблоки. Признаками износа сайлентблоков являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки. При необходимости замените сайлентблоки.
12. Установите верхний рычаг задней подвески в порядке, обратном снятию.

На левый и правый рычаги задней подвески нанесена маркировка «L» и «R» соответственно, не перепутайте их.
После замены верхнего рычага задней подвески проверьте и при необходимости отрегулируйте углы установки колес (см. Проверка и регулировка углов установки колес) в мастерской, располагающей специальным оборудованием.

Замена верхнего рычага задней подвески Nissan Qashqai

Передние и задние амортизаторы на Кашкай – какие лучше? С таким вопросом сталкивается каждый владелец автомобиля, когда подходит время замены детали. Средний ресурс составляет 80 тысяч км пробега, хотя опорные подшипники в подвеске меняются чаще.

Владельцы Кашкай отдают предпочтение амортизационным стойкам Sachs и Kayaba (немецкий и японский бренд соответственно). Японские изделия жестче, но имеют преимущество, поскольку дают хорошую управляемость быстро движущемся кроссовером и поглощает мелкие дефекты дорожного покрытия. Срок службы деталей от KYB повышен. Недостаток продукции на рынке – обилие подделок.

Любителям комфортной езды подойдут амортизаторные стойки Sachs. Обладая меньшим ресурсом, элементы подвески этого производителя занимают золотую середину по части жесткости и управляемости автомобиля.

В зависимости от того, какие именно амортизаторы установлены на конкретном Кашкае, меняется срок эксплуатации. Если речь идет о Токико, то замена может понадобиться уже через 50 тыс. км. Качественные Саксы выхаживают до 90 тысяч.

Заключение

Замена сайлетблоков подрамника Ниссан Кашкай хоть и достаточно трудоемкий процесс, но выполнимый даже для человека, не имеющего большого опыта ремонта автомобилей. Правда, в этом случае, процедура займет от 6 до 12 часов. Поэтому, если Вы же хотите сэкономить финансы, узнать получше устройство подвески или просто сделать это своими руками, то Вам это по силам.
