8 – 11
Техническое обслуживание и операции, выполняемые владельцем
После прогрева двигателя проверьте, нет ли следов под-
тека масла вокруг масляного фильтра и сливной пробки.
При необходимости подтяните соединения.
Заглушите двигатель и подождите несколько минут.
Проверьте уровень масла, при необходимости долейте
моторное масло.
Установите на место нижний щиток моторного отсека.
Осторожно опустите автомобиль на землю.
Снимите масляный фильтр.
Протрите чистой ветошью место установки масляного
фильтра на двигателе.
Тщательно протрите возможные потеки масла на двига-
теле или на автомобиле.
Очистите и установите на место сливную пробку с новой
уплотнительной прокладкой. Момент затяжки см. в раз-
деле «Замена моторного масла» выше в этой главе.
Смажьте уплотнительную резиновую прокладку нового
масляного фильтра чистым моторным маслом.
Наверните масляный фильтр рукой до ощущения легко-
го сопротивления, затем доверните его на 2/3 оборота.
Момент затяжки масляного фильтра:
двигатель MR20DD: 17,7 Н•м (1,8 кгс-м)
двигатель K9K: 14 Н•м (1,4 кг-м)
Проверьте уровень моторного масла с помощью щупа,
при необходимости долейте масло. Для получения
дополнительной информации см. «Проверка уровня
моторного масла» выше в этой главе и «Заправочные
емкости и рекомендованное топливо и смазочные мате-
риалы» в главе «9. Технические характеристики».
Установите на место крышку маслозаливной горлови-
Двигатели MR20DD и K9K
Слейте масло из двигателя. См. «Замена моторного мас-
ла» выше в этой главе.
Ослабьте затяжку масляного фильтра при помощи спе-
циального ключа. В зависимости от модели двигателя
может понадобиться съемник с накидной головкой. При
необходимости обратитесь на сервисную станцию офи-
циального дилера NISSAN.
8 – 12
Техническое обслуживание и операции, выполняемые владельцем
Установите на место нижний щиток моторного отсека.
Осторожно опустите автомобиль на землю.
ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ
NISSAN Blue Citizenship
Запрещается загрязнять водостоки, водоемы и почву. Сда-
вайте отработанное масло и масляные фильтры на пункты
сбора отходов нефтепродуктов. При необходимости про-
консультируйтесь у представителей местной власти отно-
сительно разрешенных способов утилизации отработанных
нефтепродуктов.
Законодательство, относящееся к охране окружающей сре-
ды, может различаться в отдельных странах.
Снимите с корпуса фильтра уплотнительное кольцо.
Протрите чистой тканью корпус масляного фильтра.
Очистите и установите на место сливную пробку с новой
уплотнительной прокладкой. Момент затяжки см. в раз-
деле «Замена моторного масла» выше в этой главе.
Установите уплотнительную прокладку на ее место в
корпусе масляного фильтра.
Вставьте фильтрующий элемент в корпус масляного
Смажьте уплотнительное кольцо чистым моторным мас-
Наверните корпус фильтра рукой до ощущения легкого
сопротивления, затем доверните его на 2/3 оборота.
25 Н•м (2,6 кг-м)
Проверьте уровень моторного масла с помощью щупа,
при необходимости долейте масло. Для получения
дополнительной информации см. «Проверка уровня
моторного масла» выше в этой главе и «Заправочные
емкости и рекомендованное топливо и смазочные мате-
риалы» в главе «9. Технические характеристики».
Установите на место крышку маслозаливной горлови-
На прогретом двигателе проверьте, нет ли следов утеч-
ки масла вокруг крышки масляного фильтра и сливной
пробки. При необходимости подтяните соединения.
Заглушите двигатель и подождите несколько минут.
Проверьте уровень масла, при необходимости долейте
моторное масло.
Двигатели R9M и HRA2DDT
Слейте масло из двигателя. См. «Замена моторного мас-
ла» выше в этой главе.
Ослабьте крепление корпуса масляного фильтра с по-
Снимите корпус масляного фильтра и выньте фильтрую-
8 – 13
Техническое обслуживание и операции, выполняемые владельцем
ТОПЛИВНЫЙ ФИЛЬТР (автомобили
с дизельными двигателями)
ПРОВЕРКА СТОЯНОЧНОГО ТОРМОЗА
Периодически проверяйте работу стояночного тормоза,
останавливая автомобиль на крутом уклоне и затормаживая
его только при помощи стояночного тормоза. Если стояноч-
ный тормоз не обеспечивает эффективное удержание авто-
мобиля на месте, незамедлительно обратитесь на сервисную
станцию официального дилера NISSAN.
ПРОВЕРКА ПЕДАЛИ ТОРМОЗА
Если ход педали тормоза внезапно увеличивается, педаль
становится мягкой или увеличивается тормозной путь, то
нужно незамедлительно обратиться на сервисную станцию
официального дилера NISSAN.
Если педаль тормоза после нажатия на нее не возвраща-
ется в исходное положение, обратитесь на сервисную стан-
цию официального дилера NISSAN для проверки тормозной
системы.
РАБОЧАЯ ЖИДКОСТЬ
ДЛЯ БЕССТУПЕНЧАТО-
РЕГУЛИРУЕМОЙ ТРАНСМИССИИ
XTRONIC (CVT)
При необходимости проверки или замены рабочей жидкости
рекомендуется обращаться на сервисную станцию офици-
ального дилера NISSAN.
Используйте только оригинальную жидкость NISSAN
CVT Fluid NS3*. Запрещается смешивать это масло с
другими рабочими жидкостями.
Применение жидкости, отличной от оригинальной жид-
кости NISSAN CVT Fluid NS3*, приведет к серьезной не-
исправности трансмиссии XTRONIC и дорогостоящему
ремонту, на который не распространяется гарантия про-
изводителя.
СЛИВ ВОДЫ ИЗ ТОПЛИВНОГО ФИЛЬТРА
Слейте отстой из топливного фильтра. Обратитесь на сер-
висную станцию официального дилера NISSAN.
ПРОКАЧКА ТОПЛИВНОЙ СИСТЕМЫ
Нет необходимости в каких-либо специальных процедурах
для прокачки системы.
NISSAN Blue Citizenship
Запрещается выливать слитое из фильтра топливо на зем-
лю, в каналы, реки и т.п. Сдавайте отработанное масло на
пункты сбора отходов нефтепродуктов. Ознакомьтесь с
местным законодательством.
8 – 14
Техническое обслуживание и операции, выполняемые владельцем
ТОРМОЗНАЯ ЖИДКОСТЬ
И ЖИДКОСТЬ ГИДРОПРИВОДА
СЦЕПЛЕНИЯ
A Автомобили с левосторонним управлением
B Автомобили с правосторонним управлением
Используйте только новую жидкость. Старая или загряз-
ненная тормозная жидкость может вывести из строя
тормозную систему и гидропривод управления сце-
плением. Применение не рекомендованной тормозной
жидкости может привести к выходу из строя элементов
тормозной системы и к ухудшению ее эффективности.
Протрите начисто крышку бачка для тормозной жидко-
сти, прежде чем отворачивать ее.
Тормозная жидкость ядовита. Ее необходимо хранить в
таре с соответствующей маркировкой и в местах, недо-
ступных для детей.
Проверьте уровень жидкости в бачке. Если уровень жидко-
сти находится между метками MIN
, или если на
приборной панели загорелся сигнализатор неисправности
тормозной системы, долейте в бачок тормозную жидкость
и доведите ее уровень до метки MAX.
Если тормозная система не работает должным образом,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки системы.
При работающем двигателе нужно измерить расстояние
между верхней поверхностью педали рабочего тормоза и
полом кузова. Если это расстояние не соответствует норме,
обратитесь на сервисную станцию официального дилера
NISSAN.
Сила нажатия на педаль 490 Н (50 кгс)
183,7 – 193,7 мм
Саморегулирующиеся тормозные механизмы
Ваш автомобиль оборудован саморегулирующимися тор-
мозными механизмами. Дисковые тормозные механизмы
регулируются автоматически при каждом нажатии на педаль
тормоза.
УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ
Проверьте работоспособность усилителя тормозной систе-
мы следующим образом:
При выключенном двигателе несколько раз нажмите и
отпустите педаль рабочего тормоза. Если ход тормозной
педали после каждого нажатия остается прежним, пере-
ходите к следующему этапу.
Запустите двигатель при нажатой педали тормоза. При
этом педаль должна немного опуститься.
Заглушите двигатель, продолжая нажимать педаль ра-
бочего тормоза. Удерживайте педаль нажатой примерно
30 секунд. Положение педали не должно измениться.
Отпустив педаль рабочего тормоза, запустите двигатель
на 1 минуту, а затем заглушите его. Несколько раз на-
жмите педаль тормоза. Ход педали тормоза будет с каж-
дым нажатием постепенно уменьшаться из-за снижения
разрежения в усилителе.
содержание ..
..
содержание ..
..
Техническое обслуживание и операции, выполняемые владельцем
Снимите пробку расширительного бачка, чтобы облег-
чить слив охлаждающей жидкости.
Промойте систему охлаждения проточной чистой водой,
подавая ее через радиатор.
Подсоедините обратно патрубок
и плотно заверните
пробку сливного отверстия
на блоке цилиндров.
Затяните сливную пробку
радиатора системы охлаж-
Залейте охлаждающую жидкость в расширительный
бачок до метки MAX. Заправочная емкость системы
охлаждения двигателя приведена в главе «9. Техниче-
ская информация».
Установите на место пробку расширительного бачка си-
Запустите двигатель, и два-три раза переведите двига-
тель на высокие обороты.
Потрогайте патрубок радиатора, чтобы убедиться в цир-
куляции охлаждающей жидкости.
Продолжайте поддерживать частоту вращения коленча-
того вала двигателя равной 2000 – 2500 об/мин в течение
примерно 10 минут.
Проверьте отсутствие признаков перегрева двигателя по
указателю температуры охлаждающей жидкости.
Выключите двигатель и проверьте уровень охлаждаю-
щей жидкости. Дайте двигателю остыть и при необ-
ходимости вновь долейте охлаждающую жидкость до
отметки MAX.
Проверьте отсутствие утечки охлаждающей жидкости
через соединение нижнего патрубка радиатора.
Проверьте отсутствие признаков перегрева двигателя по
указателю температуры охлаждающей жидкости.
Выключите двигатель и проверьте уровень охлаждаю-
щей жидкости. Дайте двигателю остыть и при необ-
ходимости вновь долейте охлаждающую жидкость до
отметки MAX.
Проверьте отсутствие утечки охлаждающей жидкости
через соединение нижнего шланга радиатора.
Двигатель HRA2DDT или K9K
Установите регулятор температуры отопителя или кон-
диционера в положение максимального обогрева (HOT).
Откройте капот. Для получения дополнительной инфор-
мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».
Отверните сливную пробку
охлаждения двигателя, чтобы облегчить слив охлаж-
дающей жидкости.
Отсоедините нижний патрубок радиатора
те пробку сливного отверстия
, которая находится на
ДВИГАТЕЛЬ MR20DD, MR16DE ИЛИ R9M
Установите регулятор температуры отопителя или кон-
диционера в положение максимального обогрева (HOT).
Откройте капот. Для получения дополнительной инфор-
мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».
Снимите пробку расширительного бачка
, чтобы об-
легчить слив охлаждающей жидкости.
Отверните сливную пробку
охлаждения двигателя, чтобы облегчить слив охлаж-
дающей жидкости.
Отсоедините сторону патрубка
., чтобы слить охлаж-
Промойте систему охлаждения проточной чистой водой,
подавая ее через радиатор.
Затяните сливную пробку
радиатора системы охлаж-
Залейте охлаждающую жидкость в расширительный
бачок до отметки MAX. Заправочная емкость системы
охлаждения двигателя приведена в главе «9. Техниче-
ская информация».
Установите на место пробку расширительного бачка си-
Запустите двигатель, и два-три раза переведите двига-
тель на высокие обороты.
Потрогайте патрубок радиатора, чтобы убедиться в цир-
куляции охлаждающей жидкости.
Продолжайте поддерживать частоту вращения коленча-
того вала двигателя равной 3000 об/мин в течение при-
мерно 10 минут.
Техническое обслуживание и операции, выполняемые владельцем
D Двигатель K9K G6
Минимальный уровень (MIN)
Максимальный уровень (MAX)
Остановите автомобиль на ровной горизонтальной по-
верхности и включите стояночный тормоз.
Запустите двигатель. Если двигатель холодный, то про-
грейте его на холостом ходу до нормальной рабочей
температуры.
Подождите не менее 10 минут пока масло стечет в под-
ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА
Необходимо регулярно проверять уровень моторного масла,
как минимум, при каждой заправке топливом. Эксплуатация
двигателя при недостаточном уровне масла может привести
к выходу двигателя из строя. Гарантия изготовителя не рас-
пространяется на подобные повреждения.
Техническое обслуживание и операции, выполняемые владельцем
ЗАМЕНА МОТОРНОГО МАСЛА
Компания NISSAN рекомендует проводить замену мо-
торного масла на сервисной станции официального
дилера NISSAN.
NISSAN Blue Citizenship
Запрещается сливать отработанное моторное масло
на землю, в каналы, реки и т.п. Сдавайте отработанное
масло на пункты сбора отходов нефтепродуктов. Озна-
комьтесь с местным законодательством.
Будьте осторожны, чтобы не получить ожоги горячим
Частые и длительные контакты открытых участков тела
с отработанным моторным маслом могут привести к ра-
ковым заболеваниям кожи.
Избегайте попадания отработанного масла на кожные
покровы. Если на кожу попадет моторное масло, необ-
ходимо сразу же промыть пораженное место водой с
мылом или удалить загрязнение с помощью очистителя
для рук с большим количеством воды.
Храните отработанное моторное масло в помеченных
емкостях, в местах, недоступных для детей.
Откройте капот. Для получения дополнительной инфор-
мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».
Выньте масляный щуп и вытрите его насухо.
Автомобили с двигателем K9K: Масляный щуп при-
креплен к крышке маслозаливной горловины. Снимите
крышку и протрите масляный щуп.
Полностью вставьте щуп на место.
Автомобили с двигателем K9K: установите на крышку
маслозаливной горловины на место.
Снова выньте масляный щуп и проверьте уровень масла.
Уровень масла должен находиться в диапазоне
Если уровень масла находится ниже уровня MIN
снимите крышку заливной горловины и долейте в дви-
гатель рекомендуемое моторное масло. Не доливайте
масло выше верхней метки
Снова проверьте уровень масла в двигателе.
Установите на место крышку маслозаливной горловины
и плотно закройте ее.
Обычно в период между заменами моторного масла прихо-
дится доливать в двигатель масло, чтобы компенсировать
его расход, который зависит от условий эксплуатации авто-
мобиля, а также от качества масла. Расход масла увеличи-
вается при частых ускорениях и торможениях автомобиля и,
в особенности, при высокой частоте вращения коленчатого
вала двигателя. Более частый долив масла может потребо-
ваться также в начальный период эксплуатации нового дви-
гателя. Если после пробега 5000 км расход масла превысит
0,5 л на 1000 км, вам необходимо обратиться на сервисную
станцию официального дилера NISSAN.
8 – 10
Техническое обслуживание и операции, выполняемые владельцем
на в разделе «Заправочные емкости и рекомендованное
топливо и смазочные материалы» главы «9. Техническая
информация».
Проверьте уровень масла в двигателе. Для получения
дополнительной информации см. «Проверка уровня мо-
торного масла» выше в этой главе. При необходимости
долейте моторное масло.
Установите на место крышку маслозаливной горловины
и плотно закройте ее.
Проверьте отсутствие потеков масла вокруг сливной
пробки. При необходимости подтяните соединения.
Заглушите двигатель и подождите несколько минут.
Снова проверьте уровень масла в двигателе. При необ-
ходимости долейте моторное масло.
Установите на место нижний щиток моторного отсека.
Осторожно опустите автомобиль на землю.
ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА
Компания NISSAN рекомендует производить замену
масляного фильтра на сервисной станции официально-
го дилера NISSAN.
NISSAN Blue Citizenship
Сдавайте отработанные масляные фильтры на пункты
сбора отходов нефтепродуктов.
Откройте капот. Для получения дополнительной инфор-
мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».
Снимите крышку маслозаливной горловины.
Поднимите автомобиль при помощи напольного дом-
крата или подъемника, и установите опорные стойки.
Опорные стойки должны быть установлены под кузовом
в специальных местах, предназначенных для подъема
автомобиля на домкрате.
Для получения дополнительной информации см «Заме-
на поврежденного колеса» главы «6. В случае неисправ-
ности».
Снимите нижний щиток моторного отсека.
Поместите емкость для сбора масла под сливное от-
С помощью гаечного ключа отверните сливную пробку и
полностью слейте масло.
Если необходимо заменить масляный фильтр, снимите
его и установите новый фильтр на этом этапе. См. пункт
Для получения дополнительной информации см. «Заме-
на масляного фильтра» ниже в этой главе.
Очистите и установите на место сливную пробку с но-
вой уплотнительной прокладкой. С помощью гаечного
ключа плотно затяните сливную пробку. Не превышайте
момент затяжки сливной пробки.
Момент затяжки сливной пробки:
двигатель MR20DD: 34,3 Н•м (3,5 кгс-м)
двигатель K9K: 20 Н•м (2,1 кгс-м)
двигатель R9M: 50 Н•м (5,1 кгс-м)
Залейте в двигатель необходимое количество моторно-
го масла рекомендуемого качества и вязкости.
Заправочная емкость системы смазки двигателя указа-
Остановите автомобиль на ровной горизонтальной по-
верхности и включите стояночный тормоз.
Запустите двигатель. Если двигатель холодный, про-
грейте его на холостом ходу до нормальной рабочей
температуры.
Заглушите двигатель и подождите, по крайней мере, 10
минут, чтобы масло стекло в поддон двигателя.
содержание ..
..
содержание ..
..
В случае неисправности
Подложите подходящие противооткатные упоры
и сзади под колесо
A, которое находится по диагонали
от поврежденного колеса, чтобы предотвратить возможное
перемещение автомобиля в процессе подъема домкратом.
Подготовка запасного колеса и инструментов
Запасное колесо, домкрат и необходимые инструменты на-
ходятся в багажном отделении.
Откройте дверь багажного отделения.
Снимите панели и покрытие пола багажного отделения.
Снимите фиксатор, вращая его против часовой стрелки.
Достаньте прилагаемый набор инструментов, домкрат и
Откройте капот (для дополнительной информации см.
пункт «Открывание капота» в главе 3 «Подготовка к на-
чалу движения»),
Предупредить об опасности других участников дви-
Сделать автомобиль более заметным для бригады
технической помощи на дорогах.
Исходя из соображений безопасности, все пассажиры
должны выйти из автомобиля и находиться в безопас-
ном месте на достаточном удалении от проезжей части
дороги и от автомобиля.
ЗАМЕНА ПОВРЕЖДЕННОГО КОЛЕСА
(автомобили, оснащенные запасным колесом)
Во избежание самопроизвольного трогания автомобиля с
места и возможного травмирования людей проверьте на-
дежность блокировки колес автомобиля противооткатными
упорами.
ЗАМЕНА ПОВРЕЖДЕННОГО КОЛЕСА
При замене поврежденного колеса следуйте приведенным
ниже инструкциям.
Убедитесь в том, что стояночный тормоз полностью
Для автомобилей с механической коробкой передач:
Переведите рычаг переключения передач в положение
R (Задний ход).
Для автомобилей с трансмиссией XTRONIC: Убедитесь,
что рычаг селектора коробки передач находится в по-
ложении P (Стоянка).
Запрещено производить замену поврежденного колеса,
если автомобиль стоит на уклоне, на льду или скольз-
ком покрытии. Это опасно.
Запрещено производить замену поврежденного колеса,
если автомобиль стоит на проезжей части с интенсив-
ным дорожным движением. Вызовите машину техниче-
ской помощи.
Соблюдая меры безопасности, сверните с проезжей ча-
сти дороги на обочину.
Включите аварийную световую сигнализацию.
Остановите автомобиль на ровной горизонтальной пло-
Включите стояночный тормоз.
На автомобиле с механической коробкой передач вклю-
чите передачу заднего хода. Если автомобиль оснащен
трансмиссией XTRONIC, переведите рычаг переключе-
ния в положение P (Стоянка).
В случае неисправности
Домкрат должен быть установлен на твердую горизон-
тальную поверхность.
Совместите среднюю часть головки домкрата с высту-
пом в опорной точке кузова, как показано на рисунке.
Паз головки домкрата нужно установить между двумя
рисками, как показано на рисунке.
Легкосплавные колеса (для некоторых вариантов исполне-
ния автомобиля) Гайки легкосплавных колес имеют пласт-
массовый колпачок с хромированным покрытием. Для его
снятия служит пинцет, входящие в набор инструментов.
Для установки домкрата пользуйтесь только предна-
значенными для этого местами на кузове. Запрещено
упирать домкрат в другие места кузова или подвески.
Не поднимайте автомобиль выше, чем это нужно для
Запрещено подкладывать под домкрат или под его
опорную головку деревянные бруски, камни и т.д.
Запрещено запускать двигатель или оставлять его ра-
ботать, если автомобиль поднят на домкрате. Автомо-
биль может неожиданно сдвинуться с места, что может
привести к аварии.
Не допускайте нахождения пассажиров в автомобиле,
который поднят домкратом.
Перед использованием домкрата прочитайте наклейку с
предупреждениями на корпусе домкрата.
Полностью разгрузите автомобиль от перевозимого
багажа и грузов.
Места расположения опор домкрата
Установите домкрат таким образом, чтобы его головка
располагалась точно под специальной площадкой под
порогом кузова, как показано на рисунке.
Демонтаж декоративного колпака
(для некоторых вариантов исполнения
автомобиля)
При снятии декоративного колпака будьте осторожны. Кол-
пак может резко отсоединиться от колеса и нанести вам
травму.
Используя подходящий инструмент, снимите декоративный
колпак, как показано на рисунке.
Снятие поврежденного колеса
Перед использованием домкрата прочитайте наклейку с
предупреждениями на корпусе домкрата.
ЗАПРЕЩЕНО НАХОДИТЬСЯ ПОД АВТОМОБИЛЕМ, КОТО-
РЫЙ ОПИРАЕТСЯ ТОЛЬКО НА ДОМКРАТ.
Никогда не пользуйтесь домкратом, не предназначен-
ным для вашего автомобиля.
Домкрат, прилагаемый к автомобилю, предназначен толь-
ко для подъема вашего автомобиля при замене колеса.
В случае неисправности
Запрещается использовать колесные болты, которые
не предназначены для вашего автомобиля. Неподходя-
щие или плохо затянутые болты могут стать причиной
ослабления посадки колеса или его отсоединения во
время движения, Это может привести к аварии.
Запрещается смазывать колесные болты. Смазанные
болты могут отвернуться.
Очистите от грязи прилегающие поверхности колеса и
Осторожно установите колесо и заверните колесные
болты рукой. Убедитесь в отсутствии перекоса колесных
болтов.
Колеса, оснащенные «секретным» болтом (для некото-
рых вариантов исполнения автомобиля):
Вставьте специальную насадку в колесный ключ и завер-
ните болты вручную.
Храните специальную головку для колесных гаек в ав-
томобиле. В противном случае, невозможно будет снять
колеса, и невозможно проведение технического обслу-
живания автомобиля.
Для того чтобы поднять автомобиль, вращайте ручку
домкрата по направлению часовой стрелки, как показа-
но на иллюстрации.
Осторожно поднимите автомобиль до полного отрыва
колеса от поверхности дороги.
Отверните колесные болты и снимите колесо с повреж-
Колесо имеет большую массу. Будьте осторожны, чтобы не
уронить колесо на ноги, и используйте рабочие перчатки во
избежание травмирования рук.
Малоразмерное запасное колесо (для некоторых вари-
антов исполнения автомобиля) предназначено только
для временного использования вместо поврежденного
колеса. См. выше раздел «Запасное колесо».
Отпустите все болты крепления колеса, отвернув их
колесным ключом на один-два оборота против часовой
стрелки.
Не отворачивайте полностью колесные болты, пока ко-
лесо опирается на дорогу.
Колеса, оснащенные секретными болтами (для некото-
рых вариантов исполнения автомобиля):
Если колесо оснащено «секретным» болтом, установите
на болт специальную насадку
и ослабьте ее, как было
«Секретный» болт можно отвернуть только с помощью
специальной насадки. Если вы хотите заказать дубликат
специальной головки, то потребуется сообщить дилеру
ее номер.
Запишите кодовый номер специальной головки на
страницу «Конфиденциальная информация», которая
имеется в конце данного Руководства, и храните ее
в безопасном месте, но не в автомобиле. Если вы по-
теряете специальную головку для секретных болтов,
обратитесь к официальному дилеру NISSAN, который
изготовит дубликат головки по ее кодовому номеру.
В случае неисправности
Отворачивание «секретного» колесного болта
Наденьте специальную головку ключа
Для отворачивания «секретного» болта вращайте колес-
ный ключ против часовой стрелки.
Запрещается использовать гайковерты с силовым при-
водом при отворачивании или заворачивании «секрет-
ных» колесных болтов.
При установке колеса затяните «секретный» колесный
болт таким же моментом, что и обычные колесные
болты. Для получения дополнительной информации см.
«Установка колеса» выше в этой главе.
Каждая специальная головка для «секретных» бол-
тов имеет свой индивидуальный код. «Секретные»
колесные болты вашего автомобиля невозможно
отвернуть при помощи головки, имеющей другой
код. Если вы потеряете специальную головку для
«секретных» болтов, обратитесь к официальному
дилеру NISSAN, который подберет головку по ее
кодовому номеру.
Запишите кодовый номер специальной головки на
страницу «Конфиденциальная информация», кото-
рая имеется в конце данного Руководства, и храните
ее в безопасном месте, но не в автомобиле.
Когда вы обращаетесь на сервисную станцию офи-
циального дилера NISSAN для технического обслу-
живания, убедитесь в том, что специальная головка
для «секретных» колесных болтов находится в ав-
томобиле. В противном случае, невозможно будет
снять колеса, и невозможно проведение техниче-
ского обслуживания автомобиля.
Доведите давление воздуха в запасном колесе до величины,
рекомендованной для ХОЛОДНЫХ шин.
Шины считаются холодными, если автомобиль простоял не-
подвижно не менее трех часов или после длительной стоян-
ки проехал не более 1,6 км.
Рекомендуемое давление воздуха в ХОЛОДНЫХ шинах при-
ведено на табличке, наклеенной на центральной стойке ку-
зова в проеме двери водителя.
Укладка снятого колеса и инструмента
Надежно закрепите поврежденное колесо, домкрат и ин-
струменты в специально предназначенных для них местах.
«Секретные» колесные болты (для некоторых
вариантов исполнения автомобиля)
Для предотвращения хищения колес, на каждом колесе
имеется специальный «секретный» болт. «Секретный» ко-
лесный болт невозможно отвернуть при помощи обычных
инструментов.
Для снятия колес используйте специальную головку ключа,
которая поставляется вместе с автомобилем.
Затяните болты колесным ключом в последовательно-
, показанной на иллюстрации.
Медленно опустите автомобиль до тех пор, пока колесо
не коснется поверхности дороги.
Затем с помощью колесного ключа окончательно затя-
ните колесные болты в указанной на рисунке последо-
вательности.
Полностью опустите автомобиль.
Установите на место декоративный колпак (для некото-
рых вариантов исполнения автомобиля).
Для правильной установки декоративного колпака пред-
варительно совместите логотип NISSAN (на центральной
крышке) с отверстиями под болты или перпендикулярно
отверстию под вентиль (для некоторых вариантов ис-
полнения автомобиля).
Момент затяжки колесных болтов:
113 Н•м (12 кг-м, 83 фунто-фута)
При первой же возможности следует затянуть колесные
болты заданным моментом с помощью динамометрическо-
го ключа.
Подтяните колесные болты после пробега автомобиля 1000
км (а также после замены неисправного колеса и в других
подобных случаях).
Болты крепления колеса должны быть постоянно затянуты
необходимым моментом. Рекомендуется проверять момент
затяжки болтов и при необходимости подтягивать болты
крепления колес при каждом техническом обслуживании.
содержание ..
..
Как заменить свечи на Nissan Qashqai J11 2. 0 2018?
- Найти воздуховод;
- Освободить хомут воздушного патрубка — пассатижи;
- Отсоединить сапун от воздуховода;
- Снять воздуховод;
- Отсоединить фишки от катушек;
- Открутить болты крепления катушек — ш.головка на 10 мм;
- Вынуть катушки с надсвечниками;
- Выкрутить свечи — свечной ключ на 14 мм;
- Поставить катушку с надсвечником на свечу и вытянуть;
- Сравнить старые свечи с новыми;
- Установить новые свечи;
- Закончить сборку.
Момент затяжки:
20 Nm
Фотоотчет с пояснениями
Поднимаем капот автомобиля и находим воздуховод. Свечи зажигания находятся под ним.
Для того, чтоб добраться к свечам зажигания, его нужно снять.
Разжимаем хомут патрубка воздуховода с помощью пассатижи. Отсоединяем патрубок.
Пассатижами снимаем хомут сапуна. Отсоединяем.
Часто автолюбители делают ошибку и откручивают эти два болта. Этого делать не нужно.
Воздуховод крепится тремя резиновыми втулками, точнее лежит на них. Тянем его на себя и он легко выскакивает. Снимаем воздуховод.
Открываем доступ к свечам зажигания. Их 4 шт.
Отсоединяем (снимаем) с катушек фишки подачи питания и откручиваем крепежные болты шестигранной головкой на 10 мм с большой трещоткой.
Вынимаем катушки с надсвечниками из посадочных мест.
Для демонтажа свечей нам понадобится специальный свечной ключ на 14 мм (показан на фото), так как свечные колодцы очень узкие, а свечи довольно глубоко посажены. Можно заменить шестигранной головкой с удлинителем Предварительно ее требуется обточить, чтоб смогла пройти.
Свечным ключом на 14 мм и большой трещоткой выкручиваем свечи в порядке расположения.
Ставим катушку с надсвечником на свечу и вынимаем ее. Такие действия проводим с каждой свечой.
Проверяем надсвечники на наличие пробития (белая паутинка).
Сравниваем свечи зажигания с новыми. Проверяем зазор между электродами. Устанавливаем свечи в порядке расположения. Заканчиваем сборку.
Сервисные данные и спецификация
Общая спецификация
Сервисные данные
Ремень привода навесного оборудования
Распределительные валы
Толкатели клапанов
Зазоры в клапанах

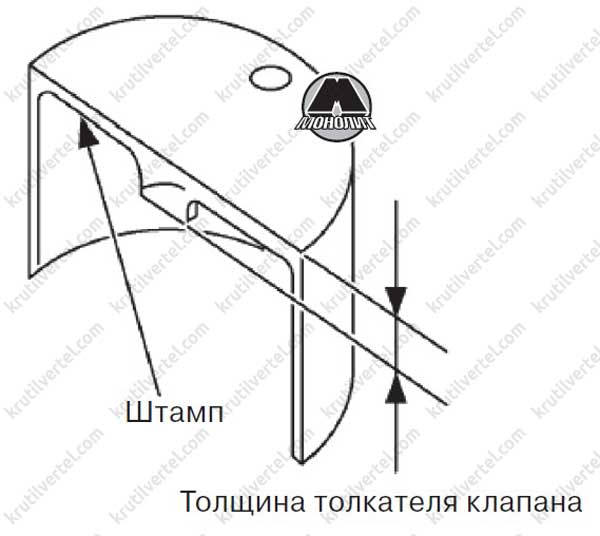

Размеры толкателей клапанов
Головка блока цилиндров
Размеры клапанов
Какие свечи зажигания ставить на Nissan Qashqai 2 2. 0 MR20DD?
Qashqai
Для двигателя Qashqai J11 2,0 л (MR20DD) вместо свечей 22401-1VA1C в оригинальной упаковке Nissan можно купить такие же с маркировкой DILKAR7D11H от NGK, только по артикулу 90565. Также подойдут те которые предлагает DENSO IXEH22TT (цена примерно 630 р.). А вот на Qashqai первого поколения, что был выпущен ранее, для 2-х литрового мотора MR20DE используются свечи 22401CK81B (NGK PLZKAR6A — 11).
Какие нужны инструменты?
- Специальный свечной ключ на 14 мм свечи с 12-миллиметровой резьбой;
- Щуп для проверки зазора между электродами;
- Шестигранная головка на 10 мм;
- Пассатижи;
- Трещотка большая.
Сервисные данные и спецификация
Общая спецификация

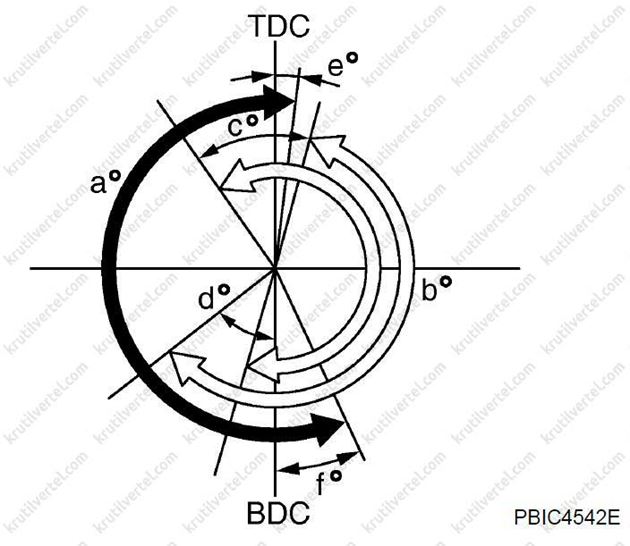

Фазы открытия клапанов
Примечание:
Белой стрелкой на рисунке указаны фазы для впускных клапанов.
Черной стрелкой на рисунке указаны фазы для выпускных клапанов.
В скобках в таблице указаны значения при срабатывании системы изменения фаз открытия впускных клапанов.
Ремень привода навесного оборудования

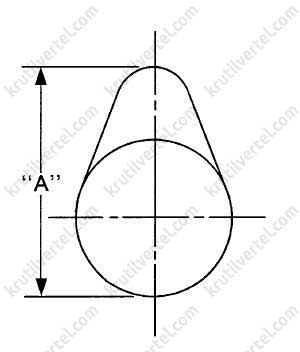

Распределительные валы
Толкатели клапанов

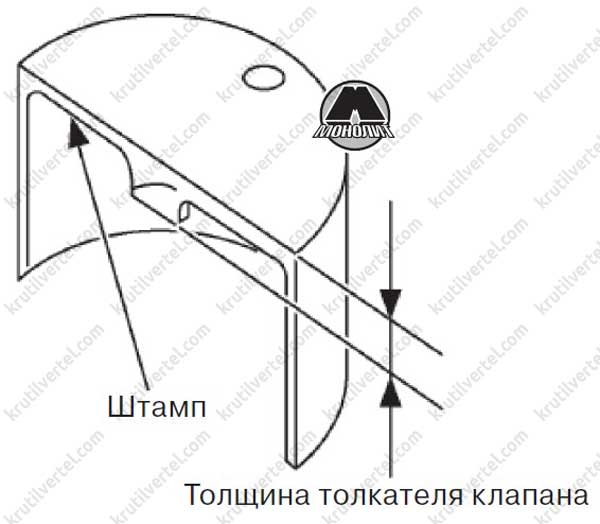

Размеры толкателей клапанов

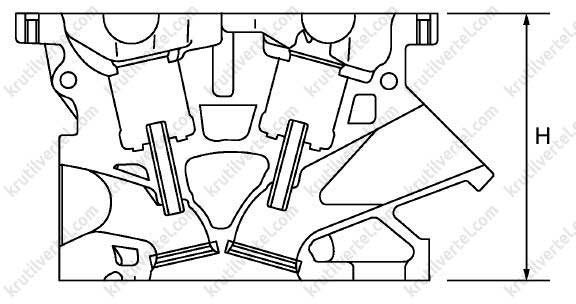

Головка блока цилиндров
