Nissan Qashqai J10 укомплектован различным световым оборудованием, которое периодически выходит из строя. При этом замена лампочек на Ниссан Кашкай первого поколения не занимает много времени и не требует использования сложного оборудования. В материале рассмотрим требуемый порядок действий при смене световых элементов. Также представим инструмент необходимый для работ и модификации подходящих ламп.
Nissan Qashqai – всемирно известный кроссовер, выпускаемый с 2006 года по настоящее время. Выпускается японской компанией Nissan, одной из крупнейших в мире. Автомобили этой марки отличаются высокой надежностью, неприхотливостью в обслуживании. А также доступная цена в сочетании со стильным внешним видом. Автомобиль также популярен в нашей стране. Кроме того, с 2015 года один из петербургских заводов собирает его второе поколение для российского рынка.
Краткая информация об автомобиле Ниссан Кашкай:
Впервые он был продемонстрирован как новинка в 2006 году, тогда же началось серийное производство автомобиля.
В 2007 году в продажу поступил первый Кашкай. К концу того же года в Европе было уже успешно продано более 100 тысяч автомобилей этой марки.
В 2008 году началось производство Ниссан Кашкай+2, это семидверная версия модели. Версия просуществовала до 2014 года, на смену ей пришел Nissan X-Trail 3.
В 2010 году началось производство рестайлинговой модели Nissan Qashqai J10 II. Основные изменения коснулись подвески и внешнего вида автомобиля. Даже оптика тоже изменилась.
В 2011, 2012 годах модель стала одной из самых продаваемых в Европе.
В 2013 году был представлен концепт второго поколения автомобиля J11. В следующем году новая версия начала распространяться.
В 2017 году второе поколение прошло рестайлинг.
В России производство обновленного автомобиля второго поколения началось только в 2019 году.
Таким образом, существует два поколения Qashqai, каждое из которых, в свою очередь, подверглось рестайлингу. Итого: четыре версии (пять, учитывая семь дверей).
Несмотря на то, что существенные изменения коснулись внешнего вида автомобиля, в том числе и его внешней оптики, принципиальных внутренних отличий нет. Во всех моделях используются одинаковые типы ламп. Принцип замены оптики остается прежним.
Доходность — 72% Распечатать
Для всех кузовов J10 моделей 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов замена габаритных огней будет одинаковой.
Установка осуществляется со стороны моторного отсека в блок-фару. Не нужно разбирать фару.
Вам понадобится лампочка — W5W .
Расположение габаритного огня на маяке.
1 — Игра вперед. 2 — Дальний свет фар. 3 — Передний индикатор. 4 — Ближний свет фар
Параметры мощности всех ламп
Фара ближнего света (ксенон, галоген типа Н7)55 ВтФара дальнего света (ксенон, галоген типа Н7)55 ВтПередний индикатор21 ВтПередний зазор5 ВтПередняя противотуманная фара (тип H8)35 ВтПовторитель бокового сигнала поворота5 ВтЗадний индикатор21 ВтЗнак СТОП21 ВтЗадний клиренс5 ВтФонарь заднего хода21 ВтВерхний стоп-сигналСветодиодыПодсветка номерного знака автомобиля5 ВтЗадний противотуманный фонарь21 ВтПотолочные светильники для общего внутреннего освещения8 Вт
1. Откройте капот и установите его на стопор.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Для замены в левом блоке фары снимите воздухозаборник.
Для замены правой фары не нужно разбирать ни один элемент.
4. Теперь нужно вынуть патрон с лампой, для этого повернуть его по часовой стрелке и снять с фары.
5. Теперь вытащим перегоревшую лампочку из цоколя.
6. Устанавливаем новый и собираем все обратно.
Оцените полезность материала:
Еще никто не ответил на опрос, будьте первым.
Габаритные огни обеспечивают безопасность автомобиля как при парковке, так и во время движения. Они всегда должны быть в хорошем состоянии. Если лампочки перегорели, не продолжайте эксплуатировать автомобиль, а вместо этого замените лампочки.
Где расположена габаритная лампа, ее функции
Передний и задний габариты обеспечивают безопасность как автомобиля, так и пешеходов. Они загораются ночью, когда вы в движении, а также остаются, когда машина стоит на дороге или на обочине.
Основная функция любого размера — привлекать внимание других водителей в темное время суток и показывать им размеры автомобиля. Днем эти осветительные элементы не используются, так как солнечный свет делает их тусклыми и практически незаметными.
Передние габаритные огни должны быть белыми и светиться непрерывно ночью и в условиях плохой видимости. Это указание содержится в ПДД и должно выполняться всеми водителями без исключения.
Задние фонари габаритных огней также расположены на этой же линии и по требованиям должны быть красного цвета.
Важно! Задние габариты, вне зависимости от того, какой тип фонарей на них установлен, не должны светить ярче, чем стоп-сигналы и указатели поворотов. А если по какой-то причине один из элементов не сгорит, нарушителя могут оштрафовать.
При обнаружении неисправности и перегорании ламп неисправный элемент подлежит немедленной замене. В Сети можно найти множество различных видео о том, как заменить габаритный свет на разных моделях Ниссан Кашкай.
На Nissan Qashqai 2011–2012 годов, как и на всех остальных моделях, передние габариты расположены у фар.
Замена габаритного фонаря производится в следующей последовательности:
- Откройте капот и зафиксируйте его в этом положении.
- Снимите минусовую клемму аккумулятора (при замене габарита на левой фаре воздуховод также необходимо снять).
- Патрон с перегоревшей лампой откручивается по часовой стрелке и вынимается из фары.
На Nissan Qashqai габаритные фары простые без цоколя типа W5W 12V.
- На место перегоревшей лампы устанавливается новая.
Замена лампочки (необходима установка элемента освещения P21W) заднего габарита производится по следующему алгоритму:
- Открывается дверь багажника и откручиваются болты, на которых крепится блок-фара.
- Защелки снимаются, а фара вытягивается на себя.
- Защелки основания нажимаются, а габаритный фонарь (вверху) снимается).
- Взамен перегоревшей устанавливается новая лампочка.
- Сборка производится в обратном порядке.
Сменить габаритные огни, как передние, так и задние, на Nissan Qashqai достаточно просто. Справиться с этим можно самостоятельно, не обращаясь на СТО. Своевременная замена этих элементов поможет избежать штрафов, а также сделает ночное движение и парковку безопасными.
За такую простую процедуру, как замена лампочки в фарах Nissan Qashqai в автосервисе могут взять не менее 100 рублей. Хотя на самом деле сложностей почти нет и поменять лампу размером с Кашкай могут даже девичьи руки. В фаре этого автомобиля стоят стандартные бесцокольные лампы W5W 12V (OSRAM 2825 будет стоить 30 руб., а Osram 2825HCBI Cool Blue Intense 450 руб.)
С заменой лампы габарита в правой фаре сомнений будет меньше, а вот с левой фарой, как и при замене лампы ближнего света, доступ через воздуховод может быть затруднен. Патрон с лампой переднего габарита поворачивается против часовой стрелки до характерного щелчка и вынимается.
Еще больше полезных советов в удобном формате
Вроде все устраивает Кашкай, но за неполные 4 года эксплуатации (у меня в салоне ноль) я два раза менял передний ближний свет, габариты и одно освещение салона. Самое главное, я очищаю себя АЛКОГОЛЬ-галогенами. Они все равно горят, как Филипс, или наши, Питерские (эти вполовину дешевле). В салоне за замену переднего размера взяли 1800 рублей, вот я и поставил себе, нещадно ругаясь. Кто изменился сам меня поймет.
Передняя оптика
Передняя оптика включает дальний и ближний свет, габариты, поворотники, ПТФ.
Ближний свет фар
Перед началом работы снимите защитный резиновый кожух с фары. Затем поверните картридж против часовой стрелки и извлеките его. Выньте перегоревшую лампочку, поставьте на ее место новую и установите в обратном порядке.
Важно! Стандартные галогенные лампы можно переоборудовать на аналогичные ксеноновые. Его долговечность, а также яркость и качество света намного выше. В будущем такие лампочки нужно будет менять реже, чем лампы накаливания. Цена, конечно, несколько выше. Но замена оплачивается только в полном объеме.
Дальний свет фар
Вы можете изменить дальний свет так же, как вы меняете ближний свет. Сначала снимите резиновый корпус, затем открутите лампу против часовой стрелки и замените ее на новую.
Чтобы заменить сигнал переднего индикатора, картридж вращается по часовой стрелке (в отличие от большинства других, где вращение происходит против часовой стрелки). Затем снимается лампа (здесь она без цоколя) и заменяется новой. Установка производится в обратном порядке.
Сняв воздуховод, откручиваем патрон против часовой стрелки, таким же образом откручиваем лампочку. Замените новый и установите его в обратном порядке.
Установка бокового поворотника осуществляется в следующей последовательности:
- плавно нажмите на поворотник в сторону фар;
- снять с посадочного места поворотник (в этом случае его корпус просто будет висеть на патроне с проводкой);
- поверните патрон, чтобы отцепить крепление крышки индикатора;
- аккуратно вытащите лампочку.
Выполните установку в обратном порядке.
Важно! При снятии поворотников, ближнего и дальнего света с левой фары Nissan Qashqai необходимо предварительно снять воздуховод. Как это сделать можно прочитать ниже.
- Отцепить две крючковатые клипсы, которыми крепится воздуховод, поможет плоская отвертка.
- Отсоедините воздухозаборную трубку от пластикового корпуса, где находится воздушный фильтр.
- Теперь можно легко отсоединить воздухосборник.
После выполнения необходимых манипуляций с лампами важно не забыть поставить их обратно, строго соблюдая последовательность. Для проведения обслуживания правой фары никаких дополнительных манипуляций не требуется, доступ к ней ничто не препятствует.
Переднее крыло затрудняет снятие передних противотуманных фар. Он крепится четырьмя клипсами, которые легко снять плоской отверткой. Итак, вам нужно сделать следующее:
- освободить клемму питания противотуманных фар, нажав на специальный пластиковый фиксатор;
- поверните картридж против часовой стрелки примерно на 45 градусов, вытащите его;
- после этого снимите лампочку и вставьте новый исправный элемент освещения.
Проведите установку габаритного огня в обратном порядке, не забыв установить подкрылок.
Замена ламп Ниссан Кашкай
Nissan Qashqai Замена ламп
Вам потребуются: отвертка с плоским и крестообразным лезвием, торцовая головка «на 10».
ПРЕДУПРЕЖДЕНИЕ.
Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.
Для замены ламп в блок-фаре выполните следующее.
1. Откройте капот и установите его на упор.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРИМЕЧАНИЕ.
Для наглядности замена ламп показана на снятой блок-фаре.
3. Для замены ламп в левой блок-фаре снимите воздухозаборник (см. Снятие и установка воздухозаборника).
ПРИМЕЧАНИЕ.
Для замены ламп в правой блок-фаре снимать какие-либо элементы не требуется.
8. Установите новую лампу в патрон, а патрон в блок-фару.
12. Установите новую лампу в порядке, обратном снятию.
18. Выньте лампу ближнего света из патрона.
Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.
19. Установите новую лампу в порядке, обратном снятию.
20. Для замены лампы дальнего света отогните край резиновой крышки проема лампы дальнего света фар и снимите крышку.
24. Выньте лампу дальнего света фары из патрона.
Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.
25. Установите новую лампу в порядке, обратном снятию.
Для замены лампы бокового фонаря указателя поворота выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
8. Установите новую лампу в порядке, обратном снятию.
Для замены ламп указателя поворота, стоп-сигнала и заднего габаритного огня в заднем фонаре выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте дверь задка.
Так выглядит держатель с лампами, снятый с заднего фонаря автомобиля.
На держатель ламп нанесены обозначения применяемых ламп.
В заднем фонаре автомобиля применяется двухнитевая лампа.
14. Установите новые лампы и все детали в порядке, обратном снятию.
Для замены ламп фонарей света заднего хода на двери задка выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте дверь задка.
3. Снимите нижнюю часть облицовки двери задка (см. Снятие и установка облицовки двери задка).
ПРИМЕЧАНИЕ.
Вторую лампу фонаря заднего хода заменяют аналогично.
8. Осмотрите резиновый уплотнитель, сильно затвердевший, потрескавшийся уплотнитель замените.
9. Установите новую лампу и все детали в порядке, обратном снятию.
Для замены лампы в противотуманной фаре выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите передние брызговики двигателя (см. Снятие и установка брызговиков).
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.
7. Установите новую лампу в противотуманную фару и все снятые детали в порядке, обратном снятию.
Для замены лампы в заднем противотуманном фонаре выполните следующее.
ПРИМЕЧАНИЕ.
Далее часть операций для наглядности показана на снятом противотуманном фонаре.
3. Нажмите на фиксатор колодки проводов патрона лампы противотуманного фонаря и, отсоединив колодку от патрона, снимите фонарь.
8. Установите новую лампу и все детали в порядке, обратном снятию.
Для замены ламп в фонарях освещения номерного знака выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
6. Выньте бесцокольную лампу из патрона.
7. Установите новую лампу в порядке, обратном снятию.
8. Аналогично замените лампу в другом фонаре освещения номерного знака.
Замена светодиодов дополнительного стоп-сигнала не предусмотрена конструкцией, поэтому при выходе диодов из строя замените дополнительный стоп-сигнал в сборе (см. Замена дополнительного стоп-сигнала).
Для замены лампы в переднем плафоне освещения салона выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Извлеките лампу из пружинных контактов.
5. Установите новую лампу и все детали в порядке, обратном снятию.
ПРИМЕЧАНИЕ.
Остальные лампы переднего плафона освещения салона снимают аналогично.
Для замены лампы в заднем плафоне освещения салона выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Извлеките лампу из пружинных контактов.
5. Установите новую лампу в порядке, обратном снятию.
Для замены лампы плафона освещения багажного отделения выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Откройте дверь задка.
4. Нажмите на фиксатор рассеивателя плафона освещения багажного отделения и снимите рассеиватель (для наглядности показано на снятом плафоне багажного отделения).
5. Извлеките лампу из пружинных контактов.
6. Установите новую лампу в порядке, обратном снятию.
Замена ламп Nissan Qashqai
Замена ламп в автомобиле

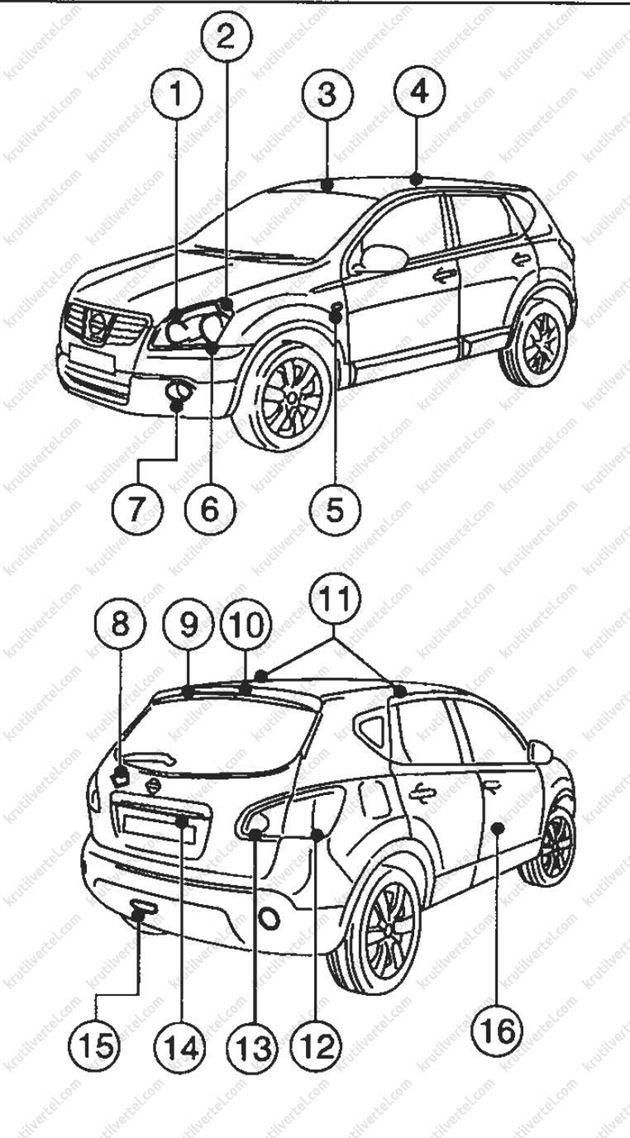

Расположение приборов освещения и световой сигнализации
- Боковой повторитель указателя поворота.
- Плафоны общего и местного освещения (для некоторых вариантов исполнения автомобиля).
- Ближний свет головного освещения.
- Дальний свет головного освещения.
- Передний габаритный фонарь.
- Передний указатель поворота.
- Передние противотуманные фары (для некоторых вариантов исполнения автомобиля).
- Плафоны подсветки пространства для ног (для некоторых вариантов исполнения автомобиля).
- Плафоны освещения салона (для некоторых вариантов исполнения автомобиля).
- Верхний стоп-сигнал.
- Фонарь освещения номерного знака.
- Задний противотуманный фонарь.
- Фонарь заднего хода.
- Стоп-сигнал.
- Задний комбинированный фонарь.
Номиналы ламп
Наружные осветительные приборы
Примечание:
1Для замены обратитесь на сервисную станцию официального дилера Nissan.
Плафоны внутреннего освещения
Фары
Светодиодные фары (для некоторых вариантов исполнения автомобиля)
Светодиодная фара представляет собой фару прожекторного типа со светодиодным модулем, в которой нет деталей, требующих обслуживания.
Внимание:
– Во избежание поражения электрическим током запрещается вносить изменения вконструкцию светодиодных фар или разбирать их.
– При необходимости замены обратитесь на сервисную станцию официального дилера Nissan.

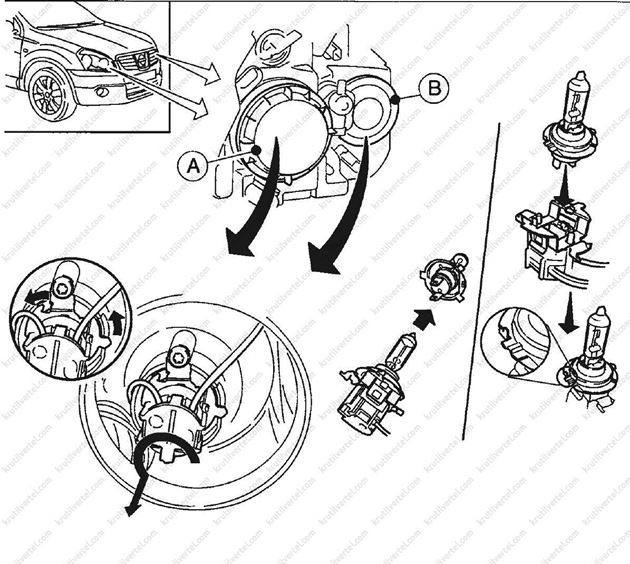

Замена галогенных ламп в фарах
Внимание:
– Колба галогенной лампы наполнена газом под высоким давлением. При падении или появлении царапин на колбе лампа может лопнуть.
– Не дотрагивайтесь пальцами до стеклянной колбы лампы.
– Используйте лампы такого же типа и мощности, как те, что были установлены в фарах первоначально.
– После замены ламп обычно не требуется производить проверку и регулировку угла наклона светового пучка фар. Если необходимо отрегулировать фары, обратитесь на сервисную станцию официального дилера Nissan.
– Не оставляйте надолго фары со снятыми лампами, поскольку внутрь корпуса фары могут проникнуть грязь, пыль и влага, что отрицательно скажется на качестве и сроке службы фары.
– В блок-фарах используются сменные галогенные лампы. Лампы могут заменяться из моторного отсека без демонтажа блок-фар.
– Если возникают трудности при замене ламп, обратитесь на сервисную станцию официального дилера Nissan.
Замена лампы дальнего света
1. Откройте капот.
2. Отсоедините отрицательный («−») кабель от аккумуляторной батареи.
Лампы применяемые на Кашкае
В указанном разделе ответим на следующий вопрос – какие лампочки используются на Ниссан Кашкай? Далее представлена маркировка и мощность используемых световых компонентов на Qashqai J10:
- Н7 мощностью (Р) 55 Вт – двух контактный галогеновый фонарь цилиндрической формы для ближнего и дальнего света;
- Н8 (Н11 в зависимости от конкретной комплектации Кашкай). Р = 55 Вт – галогеновый световой элемент Г-образной формы с двумя контактами и цоколем из пластика для противотуманных фар;
- PY21W Р = 21 Вт – огни с оранжевыми стеклами и цоколем с одним контактом для комплектации фонарей передних и задних поворотников, заднего хода и ПТФ;
- W5W мощностью 5 Вт и одним контактом, которая используется для освещения пространства в салоне, багажнике и номерного знака. Стекло имеет желтый оттенок для применения в боковых указателях поворотов;
- P21/5W Р = 21/5 Вт – фонарь с двумя рабочими спиралями для обеспечения работы стопового сигнала и габаритных огней.
Замена ламп в автомобиле
Расположение приборов освещения и световой сигнализации
Номиналы ламп
Наружные осветительные приборы
Примечание
*1Для замены обратитесь на сервисную станцию официального дилера Nissan.
Плафоны внутреннего освещения
Фары
- А. Ближний свет.
- В. Дальний свет.
Ксеноновые фары ближнего света (для некоторых вариантов исполнения автомобиля)
В газоразрядных фарах используются ксеноновые лампы.
Внимание!
– При работе ксеноновые фары находятся под высоким напряжением. Для того чтобы избежать поражения электрическим током, запрещается вносить изменения в конструкцию фар или разбирать их.
– При необходимости замены ксеноновой лампы обратитесь в сервисный центр официального дилера компании Nissan.
Замена лампы ксеноновых фар
Внимание!
Если вы меняете лампу ксеноновой фары самостоятельно, обязательно прочтите нижеприведенные инструкции по безопасности.
– Из-за высокого внутреннего давления в ксеноновой лампе обязательно соблюдайте меры предосторожности (надевайте защитные перчатки и очки, используйте лампу только в закрытой фаре ит.д.).
– Не дотрагивайтесь пальцами до стеклянной колбы лампы.
– Лампа произведена из высококачественного кварцевого стекла и находится под высоким давлением. Избегайте повреждений и загрязнений лампы, не оставляйте на ней отпечатки пальцев (при их возникновении удалите с помощью спирта, прежде чем устанавливать вфару).
– При работе ксеноновая лампа производит определенное количество ультрафиолетового излучения. Для предотвращения нанесения вреда здоровью (ожоги, поражения глаз) ксеноновая лампа должна использоваться только в закрытых фарах с рассеивателем, поглощающим ультрафиолетовое излучение.
– Во избежание получения ожогов, перед тем как приступать к работе с лампой, ей нужно дать остыть в течение не менее трех минут.
– Поскольку лампа содержит ртуть и различные соли, ее утилизация должна проводиться специализированными предприятиями.
– Лампа может использоваться только с предназначенным для нее балластным сопротивлением, которое во время работы находится под очень высоким напряжением.
– Не прикасайтесь к лампе и проводам. Соблюдайте безопасную дистанцию (не менее 30мм).
Замена галогенных ламп в фарах
Внимание!
– Колба галогенной лампы наполнена газом под высоким давлением. При падении или появлении царапин на колбе лампа может лопнуть.
– Не дотрагивайтесь пальцами до стеклянной колбы лампы.
– Используйте лампы такого же типа и мощности, как те, что были установлены в фарах первоначально.
– После замены ламп обычно не требуется производить проверку и регулировку угла наклона светового пучка фар. Если необходимо отрегулировать фары, обратитесь на сервисную станцию официального дилера Nissan.
– Не оставляйте надолго фары со снятыми лампами, поскольку внутрь корпуса фары могут проникнуть грязь, пыль и влага, что отрицательно скажется на качестве и сроке службы фары.
– В блок-фарах используются сменные галогенные лампы. Лампы могут заменяться из моторного отсека без демонтажа блок-фар.
Салон
Это что касается внешнего освещения автомобиля. Также в машине есть оптика. Включает лампы непосредственно для освещения салона, а также для бардачка и багажника.
Лампы освещения салона
В фаре Nissan Qashqai установлены три лампочки, прикрытые пластиковой крышкой. Чтобы получить к ним доступ, необходимо снять крышку. Он легко скользит пальцами. Тогда меняй лампочки. Они установлены на пружинных контактах, поэтому легко снимаются. Аналогично устроен задний фонарь в салоне.
Лампа перчаточного ящика, как наименее используемая, служит долго. Однако время от времени его необходимо заменять. Сделать это можно через боковую часть бардачка. Для этого нужно снять пластиковую боковую панель, аккуратно поддев ее снизу пальцами и потянув на себя, а затем вниз.
Вставьте руку в пустое отверстие, найдите патрон с лампочкой и вытащите его. Затем замените лампочку и установите все компоненты в обратном порядке.
Важно! Если вы заменили заводские лампы накаливания на аналогичные светодиодные, при замене необходимо соблюдать полярность. Если лампа не загорается после переустановки, нужно ее перевернуть.
Освещение багажного отделения
Чтобы снять крышку фонаря багажника, подденьте ее плоской отверткой. Затем осторожно отстегните шнур питания. А также снять рассеивающую линзу, закрепленную пластиковыми креплениями. Лампочка здесь, как и в салоне, закреплена пружинами, поэтому ее можно легко вытащить. После замены его на новый не следует забывать ставить все остальное на свои места.
Если говорить в общих чертах, то замена оптики, как внешней, так и внутренней, является одним из самых простых этапов самостоятельного обслуживания автомобиля. С такими манипуляциями справится даже новичок. А помогут вам в этом разобраться простые схемы, предложенные в этой статье.
Перечень всех ламп
В Ниссан Кашкай задействованы следующие типы ламп:
Для самостоятельной замены ламп вам понадобится простой ремкомплект: маленькая плоская отвертка и крестовая отвертка средней длины, торцевой ключ на десять и, собственно, запасные лампы. Работать лучше в тканевых перчатках (сухих и чистых), чтобы не оставлять следов на стеклянной поверхности светильников.
Если нет перчаток, то по окончании установки обезжирьте поверхность луковиц спиртовым раствором и дайте ей высохнуть. Не машите рукой в это время. Это действительно очень важно. Почему?
Если работать голыми руками, отпечатки обязательно останутся на стекле. Хотя они и не видны невооруженным глазом, они представляют собой жировые отложения, на которые впоследствии налипнет пыль и другие мелкие частицы. Лампочка будет светить тусклее, чем могла бы.
И что еще более важно, грязная область будет нагреваться сильнее, что в конечном итоге приведет к быстрому перегоранию лампы.
Важно! Перед началом работы отсоедините отрицательную клемму аккумуляторной батареи.
Задняя оптика
К задней оптике относятся габаритные огни, стоп-сигналы, сигнал заднего хода, поворотники, задние ПТФ, подсветка номерного знака.
Замена задних габаритных огней производится так же, как и замена передних. Патрон нужно повернуть по часовой стрелке и вынуть лампочку, заменить на новую. Лампа используется без цоколя, ее разборка проста.
Чтобы добраться до стоп-сигнала, нужно сначала снять фару. Последовательность действий по замене световых элементов следующая:
- снимите пару крепежных болтов, используя вороток и головку на 10;
- аккуратно вытяните фару из гнезда на кузове автомобиля, при этом защелки будут сопротивляться;
- поверните фару задней частью к себе, чтобы получить доступ к разобранным элементам;
- освобождаем отверткой клемму с проводкой, снимаем ее и снимаем заднюю оптику;
- нажмите на фиксатор кронштейна стоп-сигнала и снимите его;
- легким нажатием вдавите лампу в патрон, поверните ее против часовой стрелки, извлеките.
Установите новый сигнальный фонарь и установите все компоненты в обратном порядке.
Здесь все немного проблематичнее. В частности, чтобы поменять задние фонари, сначала нужно будет снять пластиковую накладку с двери багажника. Это не так сложно, как кажется — крепится он обычными пластиковыми клипсами. Итак, вам нужно сделать следующее:
- выкрутите патрон влево;
- плотно прижмите основание к контактам картриджа, открутите его против часовой стрелки и вытащите;
- вставьте новый сигнальный фонарь и установите в обратном порядке.
При замене фонарей заднего хода также необходимо проверить уплотнительное резиновое кольцо. Если он в ветхом состоянии, стоит его поменять.
Замена задних указателей поворота производится аналогично замене стоп-сигналов. Также следует снять фару в сборе. Но есть некоторые отличия. Последовательность действий:
- открутите два крепежных винта, используя ручку и головку размером 10;
- осторожно извлеките лампу из посадочного места в корпусе машины; при этом необходимо преодолеть сопротивление защелок;
- поверните заднюю часть фары к себе;
- освободите зажим клеммы питания с помощью отвертки, вытащите ее и снимите заднюю оптику;
- нажмите на фиксатор кронштейна указателя поворота и вытащите его;
- поверните основание против часовой стрелки, снимите его.
Установите все компоненты в обратном порядке.
Задние противотуманные фары необходимо менять следующим образом:
- снимите пластиковый корпус лампы, поддев его плоской отверткой;
- нажмите на защелку, чтобы освободить блок с кабелями питания от фонаря;
- поверните картридж против часовой стрелки примерно на 45 градусов;
- выньте патрон и замените лампочку.
Выполните установку в обратном порядке.
Подсветка номерного знака
Чтобы заменить лампочку, которая освещает номерной знак автомобиля, нужно сначала снять крышу. Он фиксируется защелкой на пружине, которую нужно поддеть плоской отверткой, чтобы расцепить.
Затем требуется отделить картридж от потолка, повернув его против часовой стрелки. Лампочка здесь не имеет цоколя. Чтобы его поменять, нужно просто вынуть его из картриджа. А потом таким же образом поставить новый.
Кроме того, там же расположены светодиодные стоп-сигналы. Менять их можно только вместе с остальным устройством.
Замена ламп Ниссан Кашкай J10
Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Также понадобиться подготовить инструменты: маленькую отвертку с плоским жалом и крестовую средней длины, вороток с торцевой головкой на десять. Для продления срока службы лампочки, в процессе установки необходимо использовать перчатки. Непосредственное прикосновение к стеклам световых элементов сопровождается образованием жирных пятен. В процессе нагрева фонаря произойдет потемнение стекла в месте соприкосновения. При отсутствии х/б перчаток, после монтажа лампочек понадобится протереть стекла спиртом.
Замена лампочек указателя поворота в блок-фаре Кашкая
Для проведения смены светового элемента поворотника в передней левой блок-фаре Ниссан Кашкай потребуется демонтировать воздуховод. При замене правого указательного фонаря поворотника дополнительное снятие различных узловых агрегатов не потребуется. При этом замена лампы ближнего света Кашкай и лампочки дальнего света потребует проведение аналогичных начальных операций.
Для демонтажа воздуховода Ниссан Кашкай потребуется:
- вывести из зацепления две клипсы, которые удерживают воздуховод, посредством использования отвертки с плоским жалом;
- отсоединить патрубок воздухосборника от пластикового кожуха с воздушным фильтром;
- останется убрать воздухосборник и в последующем установить его в обратном порядке.
После получения необходимого пространства к левой блок-фаре, понадобиться вывернуть патрон со световым элементом поворотника. Для этого он проворачивается в левую сторону на угол в девяносто градусов. Таким же образом осуществляется изъятие светового компонента. В дальнейшем останется выполнить монтаж нового элемента в обратном порядке.
Смена фонаря в правой фаре выполняется по идентичной схеме.
Замена ламп габаритных огней
Для изъятия старого светового элемента габаритов, потребуется провернуть патрон по ходу перемещения стрелки на часах. В последующем вытаскивается лампа без цоколя из патрона, с дальнейшей установкой новой в обратном порядке.
Замена лампочек ближнего света Кашкая J10
Замена лампы ближнего света Кашкай производится после демонтажа специального защитного резинового кожуха с блок-фары. После этого патрон проворачивается в направление обратном движению часовой стрелки и изымается. Старый световой элемент демонтируется, устанавливается новый, соблюдая обратный порядок действий.
Смена ламп дальнего света
Лампа дальнего освещения дороги Qashqai J10, также спрятана под защитным резиновым кожухом. После его снятия, патрон проворачивается по направлению против часовой стрелки и изымается из блок-фары. В дальнейшем демонтируется старый фонарь дальнего света и ставится новый с использованием перчаток.
Замена лампочек бокового поворотника Qashqai
Для снятия вышедшего из строя светового элемента бокового поворотника понадобится выполнить следующие мероприятия:
- для демонтажа поворотника из передних крыльев Нисссан Кашкай, необходимо прижать поворотник в сторону передних фар и извлечь из посадочного места;
- корпус бокового указателя поворота будет удерживаться на патроне с проводкой;
- провернув патрон, выводится из зацепления крышка поворотника, что дает доступ к лампочке;
- световой элемент извлекается посредством вытягивания;
- в дальнейшем останется вставить новую лампочку в обратном порядке.
Замена ламп указателя поворота и стоп-сигнала в задней оптике
Монтаж и демонтаж новых лампочек заднего поворотника и стопового сигнала, которая также служит для включения габаритов, требует съема блок-фары. В ходе выполнения работ понадобиться придерживаться следующего порядка:
- при помощи воротка и головки на десять открутить два фиксирующих болта;
- извлечь задний фонарь из посадочного места в кузове, преодолевая силу сопротивления пластиковых защелок;
- отвернуть фару в сторону, для получения доступа к тыльной стороне;
- отверткой поддевается пластиковая защелка клеммы с проводкой, затем она извлекается и окончательно снимается задняя оптика;
- световые элементы заднего поворотника и стопового сигнала смонтированы на пластиковом держателе, с указанием используемых типов. Для их извлечения необходимо отжать фиксатор держателя;
- для демонтажа лампочки заднего поворотника требуется провернуть цоколь в обратном направлении движению стрелки часов;
- извлечение стопового фонаря производится аналогично, но с предварительным прижатием лампы в посадочном гнезде;
- после этого осуществляется монтаж.
Смена ламп фонарей заднего хода Кашкая
Замена лампы заднего хода начинается с демонтажа пластиковой обшивки задней двери. Она крепится пластиковыми клипсами. В последующем требуется выполнять следующие действия:
- для извлечения патрона необходимо провернуть его в левую сторону;
- придавив цоколь фонаря заднего хода к контактной части патрона, он проворачивается против часовой стрелки и вытаскивается;
- новый световой элемент монтируется в обратном порядке. При этом понадобится оценить состояние резинового уплотнительного кольца. При необходимости произвести смену прокладки.
Замена ламп в ПТФ
Смена противотуманных фонарей (ПТФ) начинается с демонтажа переднего брызговика силового агрегата. Он зафиксирован четырьмя пластиковыми клипсами, которые поддеваются плоской отверткой. В дальнейшем выполняется следующий порядок действий:
- отсоединяется питающая клемма ПТФ посредством прижимания пластикового фиксатора;
- для извлечения патрона необходимо провернуть его против часовой стрелки, на угол порядка сорока пяти градусов;
- в дальнейшем выполняется демонтаж противотуманного светового элемента и установка нового в обратном порядке.
Какие лампы ПТФ необходимо использовать на Кашкай J10 будет описано в отдельном разделе.
Замена лампочек в заднем противотуманном фонаре
Пластиковый кожух заднего ПТФ демонтируется посредством поддевания плоской отверткой. Он зафиксирован в специальной нише бампера пластиковыми крепежами. После его изъятия необходимо выполнить следующие действия:
- нажатием фиксатора отсоединяется колодка с питающими проводами от ПТФ;
- проворачивая патрон в направлении против часовой стрелки, на угол в сорок пять градусов, он изымается из корпуса противотуманки;
- монтаж нового светового элемента производится в обратном порядке.
Смена лампочек освещения номерного знака
Замена лампочки подсветки номера Кашкай начинается с демонтажа плафона. Он закреплен пружинной защелкой, которая выводится из зацепления путем поддевания отверткой с плоским жалом. В дальнейшем патрон отделяется от пластикового плафона посредством проворачивания против часовой стрелки. В нем установлена лампа без цоколя, которая демонтируется простым вытягиванием из посадочного гнезда. После этого осуществляется установка нового элемента в обратном порядке.
Также в верхней части крышки багажника смонтирован дополнительный стоповый сигнал. На нем используются светодиоды, которые можно поменять только в сборе со всем устройством.
Замена ламп освещения салона и багажного отделения
В переднем осветительном плафоне салонного пространства смонтированы три лампочки. Для их замены потребуется демонтировать защитный пластиковый кожух светильника, который достаточно поддеть пальцами и изъять вышедшую из строя освещающую деталь, которая смонтирована в пружинных контактах. С последующей установкой новой запчасти в обратном порядке. По идентичной схеме осуществляется смена компонентов с перегоревшими спиралями или плохой контактной частью в заднем светильнике салонного пространства.
Для извлечения фонаря в багажном отделении потребуется поддеть защитную крышку светильника отверткой. Затем отсоединяется питающий шлейф и отделяется рассеивающее стекло, которое закреплено пластиковым фиксатором. После этого вытаскивается из пружинных контактов лампочка и монтируется новая в обратном порядке.
