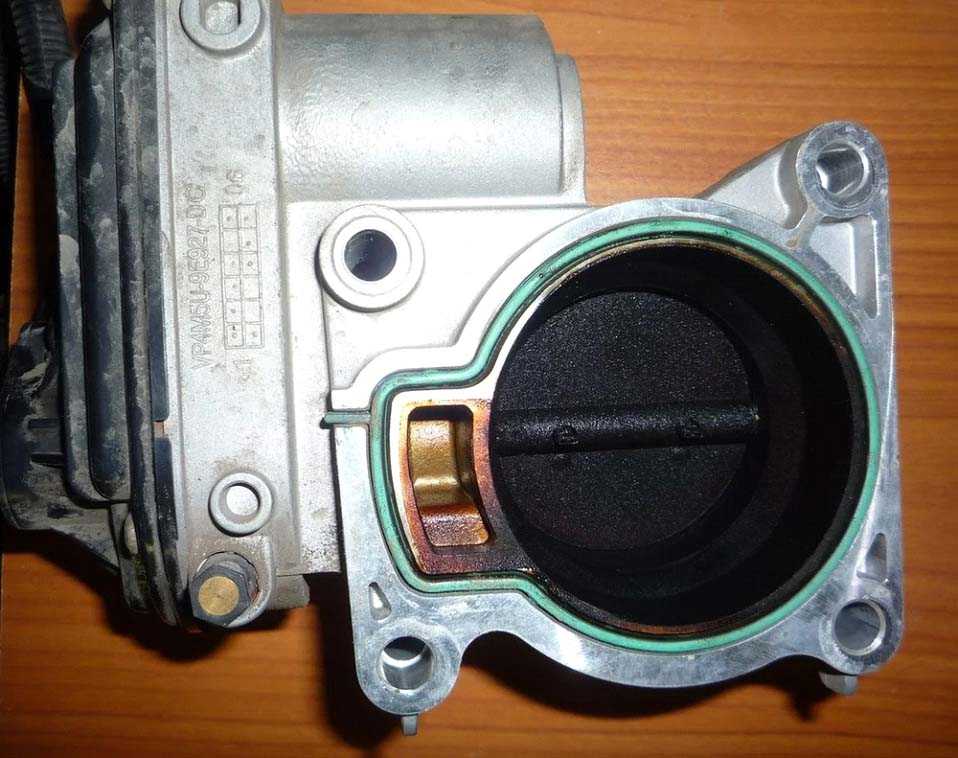

Как починить дроссельную заслонку

Если у вас «троит» машина или обороты странно ведут себя на нейтралке – самой вероятной (и дешевой с точки зрения ремонта) поломкой будут проблемы со стороны датчика холостого хода. На самом деле это – не датчик, а регулятор, но многие «подцепили» неправильное название – ДХХ – поэтому ниже мы будем называть его и так, и так.

Датчик холостого хода – что это такое и зачем он нужен

Признаки неисправностей ДХХ

Причины неисправностей датчика

Диагностика датчика холостого хода

Ошибки новичков в ремонте

В разделах материала вы узнаете: что такое датчик/регулятор холостого хода, где находится эта деталь, как определить, неисправен датчик или нет, как проверить датчик холостого хода и какой ремонт вы можете совершить самостоятельно.

Причины неисправностей датчика

Поскольку регулятор холостого хода – вещь довольно простая, у него может быть всего 5 видов неисправностей:

1. Окислились контакты. Если через контакты не поступает электричество – электродвигатель не получает команд, и, как следствие, не работает. Проверяется мультиметром, решается прочисткой контактов.
2. Заклинило иглу или весь механизм. Иногда вокруг иглы обмотана пружинка, и какой-нибудь мусор может попасть в эту пружинку, заклинив иглу. В этом случае автомобиль будет вести себя странно при высоком потреблении топлива. Диагностируется визуально, решается прочисткой или заменой. Симптомы разнятся в зависимости от того, заклинило иглу ДХХ частично или полностью.
3. Байпасный канал забит грязью. Частая проблема тех водителей, которые не меняют воздушные фильтры. Сам регулятор холостого хода работает нормально, но работа его не имеет смысла, потому что байпасный канал всегда перекрыт комком грязи. Определяется визуально, решается прочисткой, РХХ замены не требует.
4. Воздух подсасывается через уплотнительное кольцо. Регулятор холостого хода монтируется на кольцо-резинку, чтобы полностью загерметизировать механизм. Если резинка имеет микротрещины – воздух будет подсасываться через нее, даже если байпасный канал полностью закрыт иглой РХХ. Определить эту проблему визуально бывает сложно, потому что трещины могут быть микроскопическими. Ниже расскажем один способ определения на основе физики.
5. Электродвигатель умер. Если все визуально в порядке, но проблемы есть – возможно, у регулятора холостого хода просто умер электродвигатель. Определить проблему может быть сложно, потому что иногда мультиметр показывает сопротивление при перегоревшей обмотке, а иногда – не показывает. При этом внутрь вы заглянуть не можете, конструкция РХХ – цельная.

Симптомы и причины загрязнения заслонки

Грязный дроссельный узел приводит к снижению производительности, неполному сгоранию топлива, другим неприятным последствиям, даже ремонту.

Типичные признаки загрязнения

Симптомами, свидетельствующими о скоплении грязи в дросселе, являются разные отклонения:

• Глохнущий двигатель. Грязную заслонку может заклинить в одном положении или она перестанет полностью закрываться. Из-за этого количество воздуха, рассчитанное ЭБУ, не поступит в двигатель и он заглохнет.
• Нестабильность холостого хода. Плавность холостого хода обеспечивается специальным регулятором РХХ. Забитая грязью заслонка не дает ему нормально работать, а автовладелец сталкивается с подвисающими оборотами на холостом ходу. Авто может заглохнуть, когда водитель резко нажмет на педаль газа, то же самое может произойти сразу после остановки.
• Неровность работы движка. По причине неисправной или загрязненной задвижки неправильное соотношение горючего и воздуха вызывает пропуски зажигания. Поэтому мотор работает неровно.
• Рост расхода топлива. Если машина стала расходовать горючего на 15-20% больше, чем обычно, значит, пора чистить грязную заслонку, на которой скопились разные отложения.
• Неравномерность разгонной динамики. Если в двигатель поступает бедная кислородом топливная смесь, автомобиль движется с рывками при ускорении, наблюдается медленный разгон.
• Сработала сигнальная лампа. На приборной доске появляется мигающий индикатор, если блок управление обнаружил некорректную работу дроссельного узла.

Типовые причины образования загрязнений

Причин для появления отложений на дросселе несколько:

• Заправка автомобиля низкосортным горючим, много присадок в бензине.
• Воздушные потоки, переносящие пыль, грязь, мелкие частицы металла, масляный туман, проходят через фильтр и забивают его.

Низкокачественный или забитый фильтрующий элемент не способен полностью очистить воздух, особенно, если нарушена герметичность воздуховода. Грязь накапливаются на элементах устройства, нарушает его работу. Помимо воздушного в регулярной замене нуждается топливный фильтр, хотя и реже.

Опасные стойкие отложения образует смесь масляной пыли с картерными газами. Пройдя через клапанную крышку, они накапливаются на ДЗ и мешают нормальной работе узла.

Датчик холостого хода – что это такое и зачем он нужен

Для начала поговорим о том, что это и зачем оно нужно, и начнем мы с двигателя. Вне зависимости от вида топлива, бензин или дизель, двигатель держит обороты за счет взрыва топливной смеси из топлива + кислорода внутри своих камер. Топливо подается, грубо говоря, «по трубам», а вот кислород берется из атмосферного воздуха, который предварительно фильтруется воздушным фильтром. Подача воздуха осуществляется через канал, который ведет из воздушного фильтра ко впускному коллектору. В этом канале установлена дроссельная заслонка – шторка, которая закрывает воздушный канал, когда педаль газа не нажата.

Если педаль газа нажимается – заслонка приоткрывается, и в двигатель поступает воздух, который смешивается с топливом, поджигается, взрывается и обеспечивает обороты.

Вся эта схема хорошо работает только тогда, когда педаль газа нажата. Если же педаль не нажата, то дроссельная заслонка полностью перекрывает канал, воздух не поступает, машина глохнет. Ну, должна глохнуть, хотя по факту авто работает на холостых оборотах. Почему это возможно? Потому что над основным каналом есть байпасный:

Даже когда дроссельная заслонка полностью закрыта, воздух проникает через байпасный канал и поступает в двигатель, что позволяет последнему работать на низких оборотах. Но иногда байпасный канал нужно частично или полностью перекрывать – когда машина заглохла или когда водитель жмет на педаль газа. Для этого существует маленький электродвигатель с запорной иглой – регулятор холостого хода.

Выглядит он вот так:

По конструкции – это крайне простой электромотор, который умеет выдвигать наружу и задвигать внутрь свою иглу (левую часть). Собственно, конструкционно здесь больше описывать и нечего: есть 4 клеммы, в зависимости от того, на какую подается электричество, электромотор иглу выдвигает/задвигает.

Насчет «датчика» – эта часть авто датчиком не является, потому что датчик должен «снимать» какие-то данные откуда-то, а регулятор холостого хода никакие данные не снимает – он только регулирует подачу воздуха в байпасный канал, находящийся над дроссельной заслонкой. А вот его работа уже регулируется датчиками:

• положения коленчатого вала;
• скорости;
• массового расхода воздуха;
• давления во впускном коллекторе.

Данные, которые снимаются с этих датчиков, попадают в блок управления, который уже и принимает решение о том, что должен сделать РХХ.

К слову, еще один фактор, который влияет на решения БУ – расход электричества, поскольку электричество производится генератором, а генератор «пользуется» работой двигателя. Так что «неправильные» обороты при усилении энергопотребления (печка, фары и так далее) на холостом ходу тоже могут указывать на проблемы с РХХ.

Очень кратко упомянем про виды:

• Соленоидный. Может только полностью выдвинуться или полностью втянуться.
• Роторный. Игла может занимать несколько позиций, но внутренний механизм – не самый надежный.
• Ступенчатый. Тоже может занимать несколько позиций, имеет надежный внутренний механизм работы.

В большинстве авто сейчас стоят ступенчатые РХХ, поэтому проблем с покупкой нового (для замены) быть не должно. Но если вы все же сомневаетесь, то достаньте регулятор холостого хода и посмотрите, сколько у него контактов. Если 2 – то соленоидный, если 3 – то роторный, если 4 – то ступенчатый.

Дроссельная заслонка – одна из важнейших частей топливной системы в автомобиле. Она отвечает за регулирование потока воздуха для образования топливовоздушной смеси в двигателе внутреннего сгорания.

Дроссельная заслонка расположена между впускным коллектором и воздушным фильтром и является воздушным клапаном: в открытом положении давление во впускной системе соответствует атмосферному, в закрытом – уменьшается до образования разрежения.

От исправности дроссельной заслонки зависят мощностные характеристики двигателя и стабильность его работы.

Что делать, если дроссельная заслонка вашего автомобиля стала работать некорректно? Рассказываем в статье.

Как устроена дроссельная заслонка

Дроссельная заслонка может иметь механический привод или электрический привод с электронным управлением.
Механический приводдроссельной заслонки в настоящее время применяется на бюджетных машинах. Педали газа и дроссельная заслонка связывается с помощью металлического троса.

На большинстве современных автомобилей устанавливаются дроссельные заслонки сэлектрическим приводом. Электроника в управлении позволяет влиять на величину крутящего момента двигателя, даже если водитель не воздействует на педаль газа.

Причины поломки дроссельной заслонки

В процессе работы дроссельная заслонка загрязняется продуктами сгорания топлива. Как со стороны впускного коллектора, так и со стороны воздуховода.
Дроссельная заслонка начинает работать некорректно, «заклинивает» и замирает в открытом или закрытом положении.

Признаки неисправности

1. проблемный запуск двигателя на непрогретом моторе, а также его нестабильная работа;
2. значение оборотов двигателя постоянно колеблется — на холостых оборотах, под нагрузкой, в среднем диапазоне значений;
3. потеря динамических характеристик автомобиля, плохой разгон, потеря мощности при езде в гору и/или с грузом;
4. «провалы» при нажатии педали акселератора, периодические потери мощности;
5. увеличение расхода топлива;
6. мотор внезапно глохнет, после повторного запуска работает нормально, однако ситуация вскоре повторяется;
7. частое возникновение детонации двигателя;
8. в системе выпуска выхлопных газов возникает специфический бензиновый запах, связанный с неполным сгоранием топлива;
9. в некоторых случаях происходит самовоспламенение топливовоздушной смеси;

Многие из перечисленных симптомов могут указывать на проблемы с другими элементами двигателя. Поэтому вместе с проверкой дроссельной заслонки необходимо выполнить дополнительную диагностику других частей с помощью электронного сканера.

Что делать, если дроссельная заслонка работает некорректно?

Первый способ решения проблемы, к которому прибегают автовладельцы – чистка дроссельной заслонки специальными средствами.

Но во многих случаях удаление нагара не помогает решить проблему. Дело в том, что из-за избыточного противодействия в приводе дроссельной заслонки ломается пластиковая шестерня. Привод перестает работать, дроссельная заслонка замирает в одном положении.

Первое, что делают автовладельцы – начинают искать новый или б/у узел на замену. Но новая дроссельная заслонка стоит от 60 тысяч рублей и более. А на б/у узел не действует гарантия. Если не повезет с узлом или с продавцом, то и проблема не решится, и деньги будут потрачены зря.

Так что многие автовладельцы сейчас предпочитают не менять узел целиком, а ремонтировать его. Для восстановления привода дроссельной заслонки понадобится ремкомплект.

В состав ремкомплекта Plastic Auto входит:
Промежуточная шестерня — 1 шт.
Универсальная силиконовая смазка — 5 г.
Инструкция по установке — 1 шт.

Новая шестерня устанавливается в привод вместо изношенной. На элементы наносится силиконовая смазка, которая продлит срок службы деталей.

Адаптация дроссельной заслонки

При самостоятельной установке ремкомплекта, мы настоятельно рекомендуем изучить инструкцию. Также возможно вам потребуется обратиться в автосервис, так как одной установки шестерни будет недостаточно.

Для корректной работы дроссельную заслонку необходимо адаптировать.
Адаптация выполняется на некоторых автомобилях с помощью электронного сканера или включения и выключения зажигания в определенной последовательности.

Ознакомиться с ремкомплектом можно на сайте:plastik-avto.ru

Экономьте на ремонте автомобиля, не теряя в качестве, и делайте это грамотно!
Остались вопросы? Задавайте их в комментариях!

Антирейтинг ошибок

Самостоятельная чистка позволяет сэкономить время и деньги, если автовладелец не сделает типичные ошибки:

• чистить ДЗ в любой непонятной ситуации;
• слишком сильно тереть, особенно жесткими щетками. Можно удалить слой молибдена со стенок диффузора, а это не нагар и не отложения. Кроме того пострадать может и сам дроссель, и датчики;
• оставлять на месте резиновые уплотнители, которые под действием химических средств разрушаются;
• увлекаться чистками без демонтажа. Такой способ малоэффективен, если дроссельную заслонку давно (или никогда) не чистили, обильные отложения стали стойкими. Не получиться очистить все поверхности, особенно внутренние;
• пропускать адаптацию после чистки.

FAQ

• Как откалибровать ДХХ? После того, как установили новый регулятор, включите зажигание на 10 секунд, не заводя двигатель, затем выключите зажигание.
• Загорается ли лампочка двигателя при неисправностях регулятора холостого хода? Почти никогда не зажигается, поскольку центральный процессор не умеет отслеживать этот регулятор. В редких случаях лампочка двигателя может зажигаться, если сгорела проводка электродвигателя.

Пошаговый план чистки дроссельной заслонки

Своевременное техобслуживание может избавить автовладельцев от многих неприятностей. Порой достаточно просто процедуры чистки дроссельной заслонки (иногда ее называют дросселем), чтобы решить проблемы с регуляцией воздушного потока, поступающего во впускной коллектор. Из-за загрязнения дросселя снижается мощность двигателя, возникают проблемы с зажиганием и прочие негативные последствия.

Диагностика датчика холостого хода

Будем честны, самый простой способ диагностики – замена регулятора холостого хода на новый (вместе с уплотнительным кольцом). Проблема исчезла – отлично, не исчезла – ищем дальше.

Почему это – самый простой способ? Потому что датчик холостого хода: а) стоит около 600 рублей; б) не разбирается.

Но если у вас нет возможности купить новый регулятор холостого хода сейчас, вы можете сделать следующее:

• Проверить байпасный канал на загрязнение. Снимите РХХ, снимите «голову» с байпасным каналом, посмотрите, что внутри. Просто снимать регулятор холостого хода и пробивать байпасный канал не рекомендуется: если грязь там есть, вы протолкнете ее в основной канал, и она попадет в двигатель.

• Проверить иглу на загрязнение. Снимаете ДХХ, осматриваете. Если есть грязь – ее нужно удалить.
• Проверить контакты. Нужен мультиметр, выставляем его на диапазон от 0 до 20 Вт, проверяем.

• Проверить сопротивление. Актуально для ступенчатого регулятора холостого хода. Выставляем мультиметр на сопротивление, проверяем все контакты со всеми. Сопротивление должно измеряться только в двух случаях: вы скрещиваете между собой два левых контакта или два правых (А, Б; Ц, Д). Во всех остальных случаях сопротивление должно быть бесконечным, то есть контакты между собой не замкнуты. Если хоть что-то из этой схемы выбивается – скорее всего, электродвигатель умер.

• Проверить уплотнительное кольцо. Снимите уплотнительное кольцо, возьмите зажигалку, нагрейте кольцо на зажигалке (идите по кругу, не жгите резину), дайте резине немного остыть, поставьте кольцо на место. Нагрев должен немного расплавить резину, и «жидкая» резина заполнит микротрещины. Если после этой процедуры вы запустили двигатель и проблема исчезла – значит, двигатель подсасывает воздух через уплотнительное кольцо. Меняйте, потому что описанная починка – временная, изношенную резину нельзя полностью восстановить нагревом.

Правильная чистка дроссельной заслонки

Чтобы избежать негативных последствий в виде ремонта из-за неполадок устройства, опытные мастера автосервиса Мотор Ленд в Воронеже рекомендуют периодически проверять его состояние и, при необходимости, проводить очистку. При самостоятельной чистке нужно учитывать, что для эффективного очищения нужно заранее подготовить все обходимое и соблюдать алгоритм работы.

Периодичность профилактической процедуры

Дроссель прослужит дольше, если его содержать в чистоте. Регламентируемых сроков не существует. Они зависят от разных факторов:

• марки и модели автомобиля;
• условий эксплуатации;
• качества топлива, фильтра и самой заслонки.

С профилактической целью очищение проводится каждые 30 000-50 000 км пробега.

Инструменты для работы

До начала очистки автовладельцу нужно обзавестись:

• набором отверток;
• плоскогубцами;
• мягкой кисточкой или, в крайнем случае, зубной щеткой низкой жесткости;
• средством для чистки дроссельной заслонки;
• защитными очками, резиновыми перчатками;
• безворсовой ветошью типа микрофибры, бумажными салфетками;
• дополнительным освещением.

Очистители для дроссельного узла

В процессе чистки дросселя часто пользуются так называемыми «карбиклинерами», которыми чистят карбюратор. Средства наносят кисточкой, оставляют на несколько минут и удаляют ветошью или салфетками. Составы хорошо удаляют смолистые отложения с поверхности карбюратора.

Однако на дроссельной заслонке откладываются более тяжелые загрязнения из углерода, сильного нагара, масляной пыли. Поэтому состав очистителя дросселя способен справиться с тяжелым углеродом, сажей, маслом. Средство оставит после себя гладкую чистую поверхность, чтобы в дальнейшем к ней не прилипали тяжелые отложения.

Пошаговая инструкция очистки дроссельной заслонки

Процедура выполняется после остывания двигателя. Нужно учитывать, что есть несколько отличий для заслонок с разными типами привода. До начала работы с механическим узлом отсоединяется минусовая клемма АКБ, чтобы не произошло короткое замыкание. В случае электронной ДЗ этого не делают – электропитание потребуется позже.

Первый этап одинаковый как для чистки без демонтажа, так и для полной чистки со снятием дроссельной заслонки. Снимается гофра, идущая от корпуса воздушного фильтра к дроссельному узлу. Для этого надо ослабить металлические хомуты с двух сторон, аккуратно снимается патрубок шланги.

Этого достаточно, чтобы почистить ДЗ без демонтажа. Работать нужно в защитных очках и резиновых перчатках, так как очиститель очень агрессивные.

Алгоритм чистка без снятия устройства:

• Нужно распылить чистящее средство внутри корпуса заслонки.

• Для удаления стойких отложений нужно воспользоваться кисточкой или щеточкой. Процедура повторяется несколько раз.
• В местах, где дроссель соприкасается с корпусом, задвижку можно повернуть за тросик (если ДЗ механическая). Для очистки электронной потребуется участие напарника. Ему нужно включить зажигание (2 положение) и нажать на педаль. Это заставит заслонку повернуться и стать горизонтально.
• Обработанные места каждый раз протирают мягкой безворсовой тканью, салфетками из бумаги.

• РХХ после отсоединения тщательно очищают и хорошо высушивают.
• Собирают и монтируют ДЗ в обратной последовательности.

Алгоритм полной чистки:

• После снятия гофры отсоединяются датчики, тросик (механические, электромеханические ДЗ), разъемы (электронные дросселя).
• Снимается дроссельный узел.
• Обрабатываются все детали и каналы очистителем. Если нужно, процедуру повторяют неоднократно, каждый раз протирая бумажным полотенцем.

Достигнув нужного результата, почищенный дроссель собирают и устанавливают на место.

Адаптация (обучение) после чистки

Если после очистки не провести адаптацию дроссельной заслонки, то в большинстве случаев можно столкнуться с проблемами. Самый простой способ – на время снять отрицательные клеммы с аккумулятора. Будут сброшены все настройки, а узел вернется к заводским параметрам. Затем восстанавливают электропитание, запускают двигатель и проверяют стабилизацию холостых оборотов.

Второй способ используется для электронного дроссельного узла:

• прогреть двигатель до рабочей температуры;
• заглушить мотор и подождать 10 секунд;
• включить зажигание и нажать на педаль газа раз 5;
• подождать пару секунд, выжать акселератор и держать его пока не отключится сигнальная лампочка;
• отпустить газ;
• завести двигатель.

Ремонт ДХХ

В общем-то, есть всего 2 способа ремонта регулятора холостого хода: прочистка или замена. Прочистить можно байпасный канал и иглу, если это не помогло – меняйте.

Простой китайский датчик холостого хода стоит около 600 рублей, и за эти деньги вы или исправите проблему, либо узнаете, что проблема не в РХХ – что, в общем-то, дешево как для ремонта, так и для диагностики.

Какие бывают дроссельные заслонки

Автопроизводители устанавливают три разновидности дросселей, которые отличаются видом привода.

Применение механического привода

Начало установки заслонок с этим видом привода связано с появлением инжекторов. Основная роль по управлению ДЗ отводится автовладельцу. Чаще всего такой дроссель встречается на бюджетных или возрастных автомобилях. В конструкции заслонок механического типа приходится иметь дело с несколькими составляющими:

• стальным тросика;
• педалью газа (акселератором);
• тягами, поворотными рычагами;
• датчиками положения (ДПДЗ);
• РХХ (регулятором холостого хода);
• байпасными каналами;
• системой подогрева.

Прямое соединение ДЗ с педалью газа обеспечивается тросиком, который сделан из стали.

Поначалу работа ДПДЗ строилась на способности потенциометров менять сопротивление. Насколько сильно была открыты заслонка (угол открытия) определялось по изменению сопротивления. Однако их работоспособность зависела от изношенности контактных пар. Их со временем заменили более надежные магниторезистивные агрегаты.

В механических устройствах поступлением воздушного потока в силовой агрегат, работающий в режиме холостого хода, заведуют РХХ. Это отдельные каналы, которые обходят основной. Они нужны, чтобы поток воздуха поступал в движок, когда задвижка закрыта.

Байпасные (воздушные) каналы способны поддерживать обороты силового агрегата, когда на холостом ходу создается дополнительная нагрузка. Например, водитель начинает пользоваться климат-контролем или кондиционером. Если РХХ не справляется, поступление нужного объема воздуха обеспечивается байпасными каналами. Однако малое сечение часто приводит к их засорению или обледенению. Поэтому дроссельную задвижку соединяют с системой охлаждения, чтобы использовать проходящий по ним антифриз для отогревания.

Дроссель механического типа допускает погрешность, когда готовится топливная смесь. По этой причине экономичность и итоговая мощность движка падают. ЭБУ не успевает среагировать, если положение заслонки резко меняется. Поэтому расход бензина возрастает.

Когда водитель «газует», тяги, рычаги и трос приходят в движение, чтобы заслонка повернулась. Воздушный поток устремляется в систему, где формируется топливовоздушная смесь (ТВС). Если автовладелец снимает ногу с акселератора, то приходит активация возвратного механизм и задвижка закрывается.

Особенности дроссельной заслонки электромеханического типа

Кроме тросика задвижкой управляет электродвигатель с редуктором.

В этом дроссельном устройстве отсутствуют дополнительные каналы, но появился специальный механизм, который взял на себя частичное управление на некоторых режимах. Запуск двигателя показывает блоку управления, что нужно рассчитать объем воздуха. После расчетов ЭБУ скомандует, на какой угол должна повернуться ДЗ. Получив команду, электромотор поворачивает заслонку. Если движок работает на других режимах, то поворотом задвижки управляет автовладелец. Конструкция стала проще, но от ошибок в приготовлении ТВС избавиться не удалось.

Дроссельная заслонка электронного типа

В электронном дросселе отсутствует механизм механической связи акселератора с задвижкой. Управлением занимается электроника.

В конструкцию заслонки входит нескольких элементов.

После того, как водитель нажал на акселератор, информацию о положении педали газа считывает специальный датчик и передает данные электронному блоку. Кроме этого ЭБУ получает информацию от других датчиков:

• положения ДЗ;
• автоматической коробки передач;
• системы торможения, климата;
• круиз-контроля.

Обработав полученные данные, электродвигатель получает от блока команду с указанием, на какой угол открыть задвижку. При этом двигатель получает необходимый объем воздуха.

У электронной заслонки есть ряд достоинств:

• соблюдение экологических норм;
• достижение оптимальных динамических характеристик;
• повышение безопасности и устойчивости автомобиля.

Среди недостатков электронного устройства отмечают:

• зависимость корректной работы узла от состояния электромотора, открывающего заслонку. Его неисправность приводит к неполадкам в силовом агрегате;
• задержки, связанные с программным обеспечением. Ему требуется время, чтобы обработать данные, полученные после нажатия акселератора. Хотя это незаметно в обычных ситуациях, но в экстренных случаях (заносы, скольжение) может стать критически важным обстоятельством. В автомобилях премиального сегмента ПО лишено этого недостатка и позволяет перенастраивать систему впуска. Например, в режиме «спорт» автомобиль может резко стартовать, потому что ЭБУ в это время не действует на двигатель.

Где находится ДХХ

Где стоит регулятор холостого хода? Он расположен на двигателе, около впускного коллектора, над дроссельной заслонкой:

Обычно крепится двумя винтами, которые без проблем откручиваются – если что-то закорело, можно использовать ВД-40.

Ошибки новичков в ремонте

Чаще всего новички совершают следующие ошибки:

• Ломают иглу при установке. Обычно игла в «стандартном» положении полностью выдвинута, то есть при установке она прилегает впритык. Если вы примените силу и выберете неудачный угол при установке – вы можете погнуть иглу.
• Не проверяют уплотнительное кольцо. Если проблема – в кольце, то вам не поможет ни замена РХХ, ни прочистка – только замена кольца.
• Не прочищают байпасный канал. Не спешите менять РХХ – если забит байпасный канал, новый регулятор вам ничем не поможет. Потратьте 5 лишних минут и проверьте канал на загрязнение.
• Не калибруют новый регулятор холостого хода. Калибровка – крайне простая: устанавливаете новый РХХ, поворачиваете ключ зажигания (но не заводите двигатель!), ждете 10 секунд, выключаете зажигание. За эти 10 секунд РХХ встанет в «стандартное» для вашего авто положение. Если же сразу попытаться завести мотор – можете сломать иглу.

Как устроена и работает дроссельная заслонка

Несколько элементов дроссельной заслонки (ДЗ) объединяются одним корпусом. С помощью патрубков обеспечивается присоединение к разным системам:

• впускному коллектору;
• адсорберу (улавливающей пары бензина);
• отвода картерных газов;
• охлаждения двигателя.

Сама задвижка представляет собой металлический диск, который способен поворачиваться на 90 градусов.

Открытием дросселя управляет привод, а закрытием – пружинный возвратный механизм или электромотор.

Привод должен заставить двигаться клапан, когда автовладелец нажал на акселератор.

ДПДЗ (это аббревиатура датчиков положения задвижки) способны измерять угол открытия заслонки. Они передают результаты измерений блоку управления силовой установкой.

У дросселей механического типа есть специальный регулятор холостого хода (РХХ). Этот элемент, отслеживая частоту вращения коленвала, поддерживает ее на нужном уровне, когда педаль газа отпущена, а клапан закрыт.

Открыв капот, можно увидеть дроссельный узел. Он соединен с впуском и воздушным фильтром.

Фактически устройство выполняет функции перепускного клапана. Он помогает регулировать давление, ограничивает поступление воздуха. Открытая задвижка поддерживает уровень давление в коллекторе, равный атмосферному. После закрытия ДЗ, давление снижается практически до уровня вакуума.

Автомобили с двигателями, работающими на бензине оборудованы дроссельным узлом. В дизельных машинах ДЗ если и ставят, то для обеспечения плавного выключения мотора или на всякий случай (вдруг произойдет сбой в работе силовой установки).

Признаки неисправностей ДХХ

Все признаки неисправности регулятора холостого хода так или иначе связаны с поведением двигателя:

• Машина не заводится, если не нажать на педаль газа. По каким-то причинам воздух не проходит через байпасный канал, дроссельная шторка тоже закрыта – воздух не поступает, топливо не взрывается.
• Машина заводится, но почти сразу глохнет, если не нажать на педаль газа. Практически то же самое, что и предыдущий признак, но некоторое количество воздуха поступает – хватает для пуска, не хватает для поддержания работы. Возможно, сломался сам электродвигатель.
• Троит двигатель. Он работает, но с проблемами – резко падают обороты, если ненадолго зажать газ, а затем отпустить – двигатель может заглохнуть. Опять же, поступает недостаточно воздуха.
• Обороты скачут на холостом ходу. В этом случае обороты не только опускаются, но и резко повышаются на холостом ходу, вплоть до 4 000. Вероятнее всего, игла регулятора холостого хода не может найти правильное положение.
• Автомобиль дергается при движении. Если вы поддали газу, после чего отпустили педаль – автомобиль может двигаться рывками, дергаться по ходу движения. Это значит, что двигатель не может нормально держать обороты, когда дроссельная шторка закрывается.
• Любой из вышеперечисленных симптомов возникает, когда вы включаете фары, печку, радио или других потребителей энергии. Признак ранних поломок датчика холостого хода – проблема возникает только при увеличении потребления энергии, то есть при увеличении потребления воздуха двигателем. Если ничего не сделать, то проблемы из временных перейдут в постоянные.

Вывод

• Регулятор холостого хода – это электродвигатель с иглой. Когда игла втягивается – она открывает обходной (байпасный) канал для воздуха, необходимого для поддержания холостых оборотов.
• Регулятор холостого хода – не датчик, хотя многие ошибочно называют его датчиком.
• Практически все симптомы неисправности РХХ связаны с работой двигателя на холостом ходу.
• Поскольку конструкция – цельная, диагностика затруднена.
• Регулятор стоит около 600 рублей, поэтому проще купить новый.

После того, как вы установите новый РХХ, вам нужно будет откалибровать его.
