Работа несложная, но когда выполняется первый раз – неочевидно, что сниматься, а что нет. От того решил задокументировать. Сегодня это именно Qashqai, именно с MR20DE.

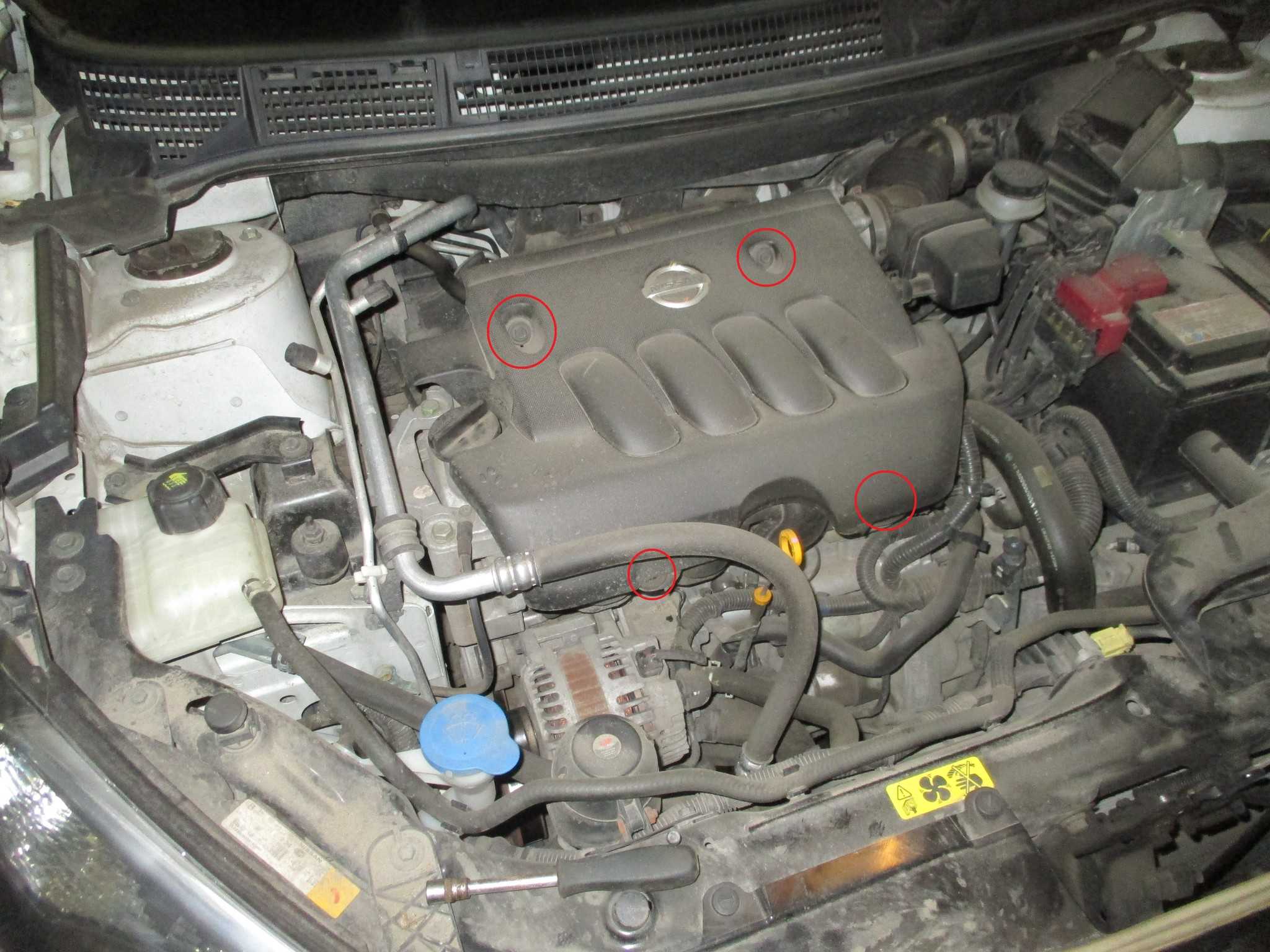

1) Снимаем декоративную крышку. Она крепится на двух болтах (головка на 10) ближе к салону, а передняя часть просто сдергивается вверх:
2) Вот он – впуск, преграждающий доступ к свечам. Теперь надо снять впускную трубу, идущую на дроссель. Это два хомута (головка на 8) и один шланг:
3) Теперь снимаем дроссель (четыре болта под головку на 8), так как он закрывает доступ к одному из болтов крепления впускного коллектора. Кроме того, отсоединяем трубку и разъем, назначение которых для меня остаются загадкой. Но если их не снять – они не дадут потом снять впуск:
4) Дроссель снят. Никакие трубки и разъемы от него не отключаем, они не мешают. Виден болт крепления впуска к клапанной крышке, его также надо открутить (головка на 10):
5) Отсоединяем шланг вентиляции картерных газов от клапанной крышки:
6) Отсоединяем шланг системы рециркуляции паров топлива (EVAP, если по-нашему) и откручиваем еще один болт крепления впуска к клапанной крышке (ключ на 10):
7) Теперь в задней части впуск освобожден полностью, можно откручивать переднюю часть. Там пять болтов под ключ на 10, затянуты они, как правило, от души, усилие потребуется ощутимое. В кадр попали только три болта, найти еще два не составит труда, полагаю:
8) Последний штрих – жгут проводки. И его в сторону!
9) Аккуратно сдвигаем впуск вперед (по ходу движения автомобиля) и вверх. Кладем где-нибудь рядышком:
10) Кто особо впечатлительный – может начать заглядывать внутрь и удивляться количеству масла во впуске. Кто не особо – тот идет протирать от пыли и грязи места прилегания ГБЦ и дросселя. Тут время выступить Капитаном Очевидность и озвучить, что не рекомендуется что-либо ронять в открытые каналы ГБЦ – достать оттуда что-то, не разбирая мотор, уже не получится:
11) Ну и к свечам. Здесь все просто. Открутили болт, вытащили катушку, выкрутили свечку, собрали обратно. И так четыре раза. Важных аспектов два. Во-первых, свечи здесь тонкие, под свечной ключ на 14 – не в каждом наборе такой есть. Во-вторых, затягивать их надо нежнее нежного – ГБЦ у этих моторов очень любят трескаться при перетяжке свечи. После этого через трещину антифриз начинает течь в цилиндр, машина дымит, иногда плохо заводится, ну и вообще – здравствуй, замена ГБЦ. Это в районе ста тысяч рублей под ключ, и это эконом-вариант. В общем, помните об умеренности в моменте затяжки.
На этом, пожалуй, все. Спасибо за внимание!
