Nissan Qashqai, Qashqai+2. СИСТЕМА ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ САЛОНА
Система отопления, кондиционирования и вентиляции представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения. Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).
Nissan Qashqai, Qashqai+2. ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ
На автомобиле установлен отопитель салона жидкостного типа.

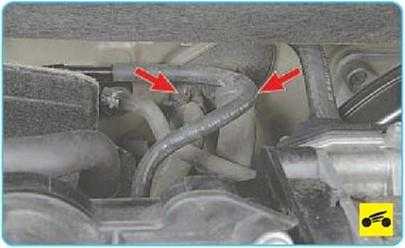

Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами,
проходящими в моторном отсеке. Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.
Основные узлы отопителя (рис. 12.1):
– теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
– вентилятор (воздухонагнетатель) 11. Электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;
– заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон.
Рис. 12.1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции: 1 – дефлекторы обдува ветрового стекла; 2 – заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 – дефлекторы панели приборов; 4 – воздуховоды обогрева зоны ног водителя и пассажиров; 5 – заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 – радиатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник 8 салоне автомобиля; И – крыльчатка вентилятора; 12 – электродвигатель вентилятора; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка регулятора температуры; 16 – корпус блока системы отопления и кондиционирования
От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;
– заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
Видео по теме “Nissan Qashqai, Qashqai+2. СИСТЕМА ОТОПЛЕНИЯ, КОНДИЦИОНИРОВАНИЯ ИВЕНТИЛЯЦИИ САЛОНА”
Коррекция заслонок печки двухзонного климата на Ниссан Кашкай 2012 года Nissan QASHQAI
Автомир Nissan Очистка системы кондиционирования
Замена мотора печки Nissan Qashqai
Система отопления, кондиционирования и вентиляции салона Ниссан Кашкай
Система отопления, кондиционирования и вентиляции представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения. Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).
Рис. 12.1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции: 1 – дефлекторы обдува ветрового стекла; 2 – заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 – дефлекторы панели приборов; 4 – воздуховоды обогрева зоны ног водителя и пассажиров; 5 – заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 – радиатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник в салоне автомобиля; 11 – крыльчатка вентилятора; 12 – электродвигатель вентилятора; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка регулятора температуры; 16 – корпус блока системы отопления и кондиционирования.
Рис. 12.2. Принципиальная схема движения хладагента в системе кондиционирования воздуха: 1 – комбинированный датчик давления; 2 – участок трубопровода высокого давления; 3 – ресивер-осушитель; 4 – сервисный клапан линии высокого давления; 5 – конденсор (радиатор кондиционера); 6 – вентилятор конденсора и радиатора системы охлаждения; 7 – компрессор кондиционера; 8 – участок трубопровода низкого давления; 9 – сервисный клапан линии низкого давления; 10 – вентилятор отопителя; 11 – испаритель; 12 – терморегулирующий клапан.
Рис. 12.3. Компрессор кондиционера: 1 – прижимной диск; 2 – шкив привода; 3 – передняя крышка корпуса; 4 – верхняя проушина крепления; 5 – колодка проводов катушки электромагнита и термодатчика; 6 – корпус насосной части; 7 – задняя крышка корпуса; 8 – фланец крепления трубопровода линии низкого давления; 9 – фланец крепления трубопровода линии высокого давления; 10 – нижняя проушина крепления; 11 – болт крепления прижимного диска.
Рис. 12.4. Конденсор кондиционера: 1 – фланец крепления трубопроводов линии высокого давления 2 – бачок конденсора; 3 – кронштейн крепления конденсора; 4 – соты; 5 – фланец крепления трубопроводов ресивера.
Рис. 12.6. Панель блока автоматического управления климатом: 1 – дисплей; 2 – регулятор температуры воздуха в салоне в зоне водителя; 3 – клавиша включения притока наружного воздуха; 4 – клавиша включения автоматического климат-контроля; 5 – клавиша включения режима рециркуляции; 6 – клавиша включения вентилятора; 7 – регулятор производительности вентилятора; 8 – клавиша включения системы кондиционирования; 9 – клавиша включения двухзонного режима работы системы климат-контроля; 10 – клавиша включения обогревателя стекла двери задка и наружных зеркал заднего вида; 11 – регулятор температуры воздуха в салоне в зоне переднего пассажира; 12 – дисплей; 13 – клавиши распределения потоков воздуха.
Рис. 12.7. Панель блока с ручным управления климатом: 1 – регулятор температуры воздуха в салоне; 2 – клавиша выключателя режима рециркуляции; 3 – регулятор производительности вентилятора; 4 – клавиша включения обогревателя стекла двери задка и наружных зеркал заднего вида; 5 – регулятор распределения потоков воздуха; 6 – клавиша включения кондиционера.
ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ
На автомобиле установлен отопитель салона жидкостного типа.
Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке. Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.
Основные узлы отопителя (рис. 12.1): – теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости; – вентилятор (воздухонагнетатель) 11. Электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов; – заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон.
От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника; – заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
