Инструкция по эксплуатации Nissan Qashqai 2. Органы управления, приборная панель, оборудование салона Nissan Qashqai 2

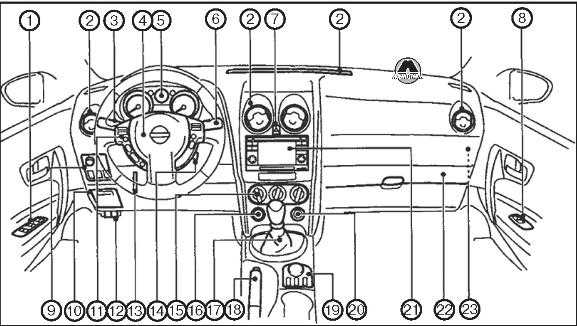

Органы управления, приборная панель, оборудование салона


  1. Главный переключатель стеклоподъемников на двери водителя.
  2. Вентиляционные решетки (дефлекторы).
  3. Переключатель света фар и указателей поворота.
  4. Звуковой сигнал.
  5. Контрольно-измерительные приборы, световые сигнализаторы и индикаторы.
  6. Выключатель очистителя и омывателя ветрового стекла/омывателя фар*.
  7. Выключатель аварийной сигнализации.
  8. Пассажирский выключатель электрического стеклоподъемника.
  9. Выключатель системы динамической стабилизации ЕЭР*/регулятор угла наклона света фар*/ выключатель электропривода складывания наружных зеркал*/регулятор наружных зеркал заднего вида.
  10. Блок предохранителей.
  11. Переключатели на рулевом колесе*.
  12. Рычаги отпирания капота и лючка заливной горловины топливного бака.
  13. Рычаг фиксатора рулевой колонки.
  14. Замок зажигания или выключатель зажигания.
  15. Рукоятки управления системой климат-контроля.
  16. Блок управления верхней вентиляцией*/отсек для хранения мелких вещей*.
  17. Рычаг селектора автоматической коробки передач.
  18. Рычаг стояночного тормоза.
  19. Блок управления системой полного привода*/выключатель центрального замка/выключатель обогрева сидений*.
  20. Электрическая розетка.
  21. Аудиосистема.
  22. Перчаточный ящик.
  23. Выключатель подушки безопасности пассажира на переднем сиденье.

Примечание* Для некоторых вариантов исполнения автомобиля.

Стрелочные указатели и приборы


  1. Тахометр.
  2. Световые сигнализаторы и индикаторы.
  3. Указатели поворотов и индикаторы включения аварийной сигнализации.
  4. Дисплей часов/температуры наружного воздуха.
  5. Информационный дисплей.
  6. Спидометр.
  7. Указатель температуры охлаждающей жидкости.
  8. Регулятор яркости и настройки счетчика пробега.
  9. Одометр/счетчик пробега.
  10. Индикатор положения рычага селектора коробки передач (только для моделей, оснащенных автоматической коробкой передач или вариатором).
  11. Регулятор настройки и управления бортовым компьютером.
  12. Указатель уровня топлива.

Спидометр показывает скорость движения автомобиля в km/h (км/ч) или МРН (миль/ч). Градуировка шкалы зависит от исполнения автомобиля.

Указатель уровня топлива включается, когда выключатель зажигания находится в положении ON.

Стрелка указателя может слегка колебаться во время торможения, прохождения поворотов, при ускорении автомобиля, а также при движении на подъем или под уклон.

Значок указывает на расположение крышки заливной горловины топливного бака с правой стороны автомобиля.

При включении зажигания этот сигнализатор загорается на некоторое время и затем должен погаснуть. Если он не гаснет или загорается во время движения, это может указывать на неисправность системы ABS. В этом случае, обратитесь на сервисную станцию официального дилера Nissan для диагностики и ремонта системы.

Сигнализатор неисправности системы подушек безопасности SRS

При включении зажигания этот сигнализатор загорается на несколько секунд и затем должен погаснуть. Если он продолжает гореть или загорается во время движения, это может указывать на возможную неисправность системы подушек безопасности SRS. В этом случае, обратитесь на сервисную станцию официального дилера Nissan для диагностики и ремонта системы.

Индикатор дальнего света фар

При включении зажигания этот индикатор загорается на некоторое время и затем должен погаснуть. Если он продолжает гореть или мигать во время движения, это может указывать на неисправность системы освещения. В этом случае, обратитесь на сервисную станцию официального дилера Nissan для диагностики и ремонта системы.

Автомобильные трансмиссии CVT (бесступенчатый вариатор)

Некоторые модели автомобилей Nissan оснащены автоматической трансмиссией CVT (бесступенчатый вариатор). Эта передача, по сравнению с обычными автоматическими трансмиссиями, обеспечивает более плавное и эффективное переключение передач.

Автоматическую трансмиссию CVT не требуется переключать на другие передачи вручную. Переключение передач автоматически и без мерцания светового индикатора происходит при повышении или понижении скорости движения автомобиля.

Система антиблокировки тормозов (ABS): что нужно знать

После поворота замка зажигания в положение ON световой сигнализатор антиблокировочной тормозной системы загорается и через некоторое время гаснет. Это означает, что антиблокировочная тормозная система исправна. Если сигнализатор антиблокировочной тормозной системы не гаснет при работающем двигателе или загорается во время движения, это может указывать на неисправность антиблокировочной системы и необходимость ее проверки. Обратитесь на сервисную станцию официального дилера Nissan для проверки антиблокировочной тормозной системы. При возникновении неисправности ABS ее антиблокировочная функция отключается. Тормозная система при этом полностью сохраняет свою работоспособность. Однако система не будет способна предотвратить блокировку колес при торможении.

Сигнализатор неисправности тормозной системы

Если уровень тормозной жидкости в бачке с тормозной жидкостью находится ниже минимальной отметки, не начинайте движение до тех пор, пока система не будет проверена на сервисной станции официального дилера Nissan. Даже если вы полагаете, что продолжать движение безопасно, автомобиль следует отбуксировать к месту ремонта, поскольку управление им при таком техническом состоянии может представлять опасность. При неработающем двигателе и/или при недостаточном уровне тормозной жидкости усилие на педали тормоза и ее ход увеличатся; соответственно увеличится тормозной путь автомобиля.

Включение визуального сигнализатора неисправности тормозной системы

Сигнализатор включается при повороте замка зажигания в положение ON. Если двигатель работает и водитель отключает стояночную тормозную систему, визуальный сигнализатор неисправности тормозной системы гаснет. Если стояночный тормоз выключен не полностью, то сигнализатор неисправности тормозной системы продолжает гореть. Перед началом движения убедитесь, что сигнализатор тормозной системы погас.

Сигнализатор низкого уровня тормозной жидкости

Если при работающем двигателе или во время движения горит сигнализатор неисправности тормозной системы, а стояночный тормоз выключен, то это может указывать на низкий уровень тормозной жидкости в бачке. Если сигнализатор неисправности тормозной системы загорелся во время движения, следует как можно скорее остановиться с соблюдением правил дорожного движения. Заглушите двигатель и проверьте уровень тормозной жидкости. Если уровень тормозной жидкости упал ниже минимальной отметки, долейте требуемое количество тормозной жидкости, для того чтобы довести его до нормы. Если уровень тормозной жидкости не соответствует норме, следует немедленно обратиться к официальному дилеру Nissan.

Еще про Ниссан:  Nissan Qashqai 2.0 (MR20DE)

Проверка системы тормозов

Если при выключенном стояночном тормозе и нормальном уровне тормозной жидкости сигнализаторы тормозной и антиблокировочной систем продолжают гореть, это может указывать на выход из строя системы ABS. Для проверки и при необходимости ремонта системы немедленно обратитесь к официальному дилеру Nissan.

Сигнализатор разряда аккумуляторной батареи

Сигнализатор разряда аккумуляторной батареи включается при переводе замка зажигания в положение ON. После запуска двигателя сигнализатор разряда аккумуляторной батареи гаснет. Это указывает на исправность системы зарядки аккумуляторной батареи.

Если сигнализатор разряда аккумуляторной батареи не гаснет при работающем двигателе или во время движения, это может указывать на неисправность системы зарядки аккумуляторной батареи и необходимость ее проверки. Если сигнализатор разряда аккумуляторной батареи загорелся во время движения, следует, соблюдая правила безопасности дорожного движения, остановиться при первой возможности. Заглушите двигатель и проверьте состояние ремня привода генератора. Если ремень привода генератора имеет недостаточное натяжение, поврежден или отсутствует, система зарядки аккумуляторной батареи требует ремонта. Если ремень привода генератора в порядке, но сигнализатор разряда аккумуляторной батареи продолжает гореть, следует проверить систему заряда у официального дилера Nissan.

Запрещено продолжать движение автомобиля, если ремень привода генератора имеет недостаточное натяжение, а также если ремень поврежден или отсутствует.

Сигнализатор неисправности сажевого фильтра (DPF)

Будьте осторожны, чтобы не получить ожог от имеющих высокую температуру отработанных газов. Не останавливайтесь и не ставьте автомобиль на стоянку в местах, где горючие материалы могут соприкасаться с нагретыми до высокой температуры деталями системы выпуска (например, на площадках, покрытых сухой травой, обрывками бумаги, ветошью или подобными материалами, которые могут легко воспламеняться).

Если вы продолжите движение на низкой скорости при горящем сигнализаторе DPF, система управления автоматически ограничит частоту вращения коленчатого вала двигателя и развиваемый двигателем крутящий момент. В этом случае вам придется досрочно заменить моторное масло, а процесс сжигания накопившихся в сажевом фильтре твердых частиц необходимо будет выполнить в сервисном центре дилера Nissan. Регенерация сажевого фильтра не входит в перечень услуг по обслуживанию автомобиля, выполняемых по гарантии компании Nissan.

Для автомобилей, оснащенных сажевым фильтром, используйте только рекомендованное моторное масло. В процессе сжигания твердых частиц сажевый фильтр нагревается до весьма высокой температуры.

Некоторые дизельные двигатели оснащены сажевым фильтром (DPF)

Некоторые дизельные двигатели оснащены сажевым фильтром (DPF), который представляет собой устройство для удаления содержащихся в отработанных газах твердых частиц углерода (сажи). Для эффективной работы сажевого фильтра (DPF) он должен периодически очищаться от накопившихся в нем твердых частиц углерода. Этот процесс называется регенерацией сажевого фильтра. Обычно этот процесс выполняется автоматически и не заметен для водителя.

Необходимые условия для осуществления процесса регенерации

При частых кратковременных поездках с периодическими остановками и троганиями с места в сажевом фильтре может накопиться чрезмерное количество твердых частиц. Когда наступает такая ситуация, включается сигнализатор DPF, чтобы информировать водителя о необходимости для осуществления регенерации сажевого фильтра выдерживать особый режим движения автомобиля.

Если загорелся сигнализатор сажевого фильтра (DPF), необходимо двигаться со скоростью не ниже 60 км/ч, предварительно убедившись в безопасности и допустимости этих действий, до тех пор пока сигнализатор DPF не погаснет. Этот процесс может занять до 30 минут.

Нарушение процесса регенерации

Игнорирование требований, связанных с действиями водителя при включении сигнализатора сажевого фильтра (DPF), может привести к переполнению сажевого фильтра твердыми частицами. В этом случае загорится индикатор неисправностей систем двигателя (MI). Это будет означать, что необходимо посетить сервисный центр дилера Nissan для проведения процедуры сервисной регенерации сажевого фильтра.

Кроме того, для защиты сажевого фильтра также может быть ограничена частота вращения коленчатого вала на уровне 3000 об/мин.

При необходимости выполнения процедуры принудительной регенерации сажевого фильтра обратитесь к официальному дилеру компании Nissan.

Сигнализатор неисправности электрического рулевого усилителя (EPAS)

Сигнализатор включается при повороте ключа в замке зажигания в положение ON. Это означает, что система исправна.

Если сигнализатор продолжает гореть после запуска двигателя, то это означает, что электрический рулевой усилитель не функционирует. При этом вы можете управлять автомобилем, однако это не рекомендуется, поскольку усилие на рулевом колесе будет значительно выше по сравнению с тем, когда усилитель нормально функционирует.

  • Если сигнализатор неисправности рулевого усилителя EPAS загорелся во время движения автомобиля, следует остановиться при первой возможности, соблюдая правила безопасности дорожного движения.

  • В некоторых случаях на включение сигнализатора неисправности рулевого усилителя EPAS могут повлиять внешние факторы. При включении сигнализатора остановитесь при первой возможности, соблюдая правила безопасности дорожного движения. Выключите зажигание примерно на 20 секунд, затем снова включите зажигание (положение ON). Если сигнализатор продолжает гореть, обратитесь на сервисную станцию официального дилера Nissan.

Сигнализатор низкого давления моторного масла

Сигнализатор низкого давления моторного масла включается при повороте ключа в замке зажигания в положение ON. Если он продолжает гореть или мигать после запуска двигателя, то это означает, что давление моторного масла недостаточно. В этом случае необходимо немедленно выключить двигатель и проверить уровень моторного масла. Недостаток масла может привести к серьезным повреждениям двигателя.

Еще про Ниссан:  Замена расширительного бачка nissan qashqai j10

. Если после выполнения указанных инструкций индикатор MI перестал мигать и начал светиться постоянно, это может свидетельствовать о серьезной неисправности системы управления двигателем. В этом случае, следует немедленно обратиться к официальному дилеру Nissan для диагностики и ремонта автомобиля.

Продолжительная эксплуатация автомобиля с горящим индикатором неисправностей двигателя

Продолжительная эксплуатация автомобиля с горящим индикатором неисправностей двигателя может привести к серьезным проблемам. Задержка проведения проверки и необходимого ремонта неизбежно приведут к ухудшению тягово-динамических свойств автомобиля, увеличению расхода топлива и выходу из строя системы управления двигателем. Кроме того, такое поведение может привести к аннулированию гарантии на автомобиль.

Нарушение регулировок системы управления двигателем может привести к превышению допустимых норм токсичности отработанных газов, установленных местными или государственными стандартами.

Сигнализатор неисправности систем двигателя (красный)

Для некоторых вариантов исполнения автомобиля, при установке выключателя зажигания в положение ON (Вкл.) данный сигнализатор включается. После запуска двигателя сигнализатор должен погаснуть, что будет свидетельствовать об исправности системы. Однако, если сигнализатор включился и горит постоянно при работающем двигателе, это может указывать на неисправность системы управления двигателем. В таком случае важно обратиться на сервисную станцию официального дилера Nissan для проверки и ремонта системы. В большинстве случаев, можно доехать до сервисной станции своим ходом, не прибегая к буксировке автомобиля.

Общий сигнализатор неисправности

При появлении любого сообщения о неисправности, загорается общий сигнализатор неисправности.

Предупредительный сигнализатор системы NATS

Для некоторых вариантов исполнения автомобиля, сигнализатор начинает мигать, если ключ или выключатель зажигания повернут в положение LOCK, OFF или АСС. Мигание индикатора свидетельствует о том, что автомобиль оснащен противоугонной системой NATS (иммобилайзер). В случае, если нормальное функционирование системы NATS нарушено, сигнализатор будет гореть постоянно при положении выключателя зажигания ON.

Сигнализатор непристегнутого ремня безопасности

Сигнализатор непристегнутого ремня безопасности предупреждает о том, что не был пристегнут ремень безопасности водителя или пассажира на переднем сиденье. Этот сигнализатор загорается при установке выключателя зажигания в положение ON (Вкл.), а выключается, когда водитель и пассажир на переднем сиденье пристегнут свои ремни безопасности. Имеется также звуковой сигнализатор, напоминающий о непристегнутом ремне безопасности.

Сигнализатор неисправности системы подушек безопасности (SRS)

При установке выключателя зажигания в положение ON (Вкл.), сигнализатор неисправности системы подушек безопасности (SRS) должен загореться примерно на семь секунд, а затем погаснуть. Это указывает на исправность системы подушек безопасности. Однако, если возникла одна из следующих ситуаций, необходимо проверить систему подушек безопасности и преднатяжители ремней безопасности:

  • Сигнализатор неисправности подушек безопасности продолжает гореть после включения зажигания.
  • Сигнализатор неисправности подушек безопасности мигает.
  • Сигнализатор неисправности подушек безопасности вообще не загорается.

Система подушек безопасности и преднатяжителей ремней безопасности

До проверки и устранения неисправности система подушек безопасности и/или преднатяжители ремней безопасности могут не функционировать должным образом.

Для надлежащей проверки системы обратитесь на сервисную станцию официального дилера Nissan.

Система полного привода – 4WD

Сигнализатор неисправности системы полного привода (4WD) загорается при включении зажигания (положение ON). Он должен погаснуть вскоре после запуска двигателя. При возникновении неисправности системы 4WD, а также при значительной разности скоростей вращения или радиусов качения передних и задних колес, сигнализатор неисправности системы полного привода будет гореть постоянно или мигать.

Если сигнализатор неисправности системы полного привода загорится или начнет мигать во время движения автомобиля, система автоматически переключится из режима 4WD в режим 2WD. Если это произойдет, необходимо снизить скорость движения и при первой возможности обратиться к официальному дилеру Nissan для проверки системы.

Запрещается двигаться по твердому и сухому дорожному покрытию при включенном режиме LOCK системы полного привода.

Если сигнализатор неисправности системы полного привода 4WD начинает мигать во время движения, действуйте следующим образом:

а) Если сигнализатор мигает часто (примерно два раза в секунду), остановите автомобиль, соблюдая правила безопасности дорожного движения, и оставьте двигатель работать на холостом ходу. Трансмиссия переключится в режим привода одного моста (2WD) во избежание повреждения системы полного привода 4WD. Когда сигнализатор погаснет, вы сможете продолжить движение.

б) Если сигнализатор мигает редко (примерно один раз в две секунды), переключите систему в режим 2WD и как можно скорее снизьте скорость движения автомобиля. Если после этого сигнализатор продолжает мигать, как можно скорее обратитесь к официальному дилеру Nissan для проверки системы.

Сигнализатор наличия воды в топливном фильтре (дизельный двигатель)

Если этот сигнализатор горит постоянно или мигает через нерегулярные промежутки времени при работе двигателя, это может указывать на наличие воды в топливном фильтре. В таком случае попытайтесь удалить воду из топливного фильтра или незамедлительно обратитесь на сервисную станцию дилера компании Nissan.

Несвоевременный слив воды из топливного фильтра может привести к серьезному повреждению двигателя. Как можно скорее обратитесь на станцию технического обслуживания официального дилера Nissan.

Еще про Ниссан:  Nissan Qashqai 1.6 (HR16DE)

Сигнализатор неисправности автоматической коробки передач (модели с АКП)

Этот сигнализатор загорается при перегреве рабочей жидкости автоматической коробки передач или при переходе коробки передач в специальный аварийный режим при обнаружении неисправности.

Сигнализатор перегрева рабочей жидкости автоматической коробки передач.

Этот сигнализатор загорается при перегреве рабочей жидкости автоматической коробки передач

Если этот сигнализатор загорается во время движения, как можно скорее снижайте скорость движения до тех пор, пока сигнализатор не погаснет.

Аварийный режим автоматической коробки передач

При включении зажигания в положение ON этот сигнализатор загорается на две секунды. Если сигнализатор мигает, это может указывать на то, что автоматическая коробка передач не функционирует должным образом. Обратитесь к официальному дилеру Nissan для проверки и ремонта автоматической коробки передач.

Продолжение эксплуатации автомобиля при горящем сигнализаторе неисправности автоматической коробки передач может привести к серьезной неисправности коробки передач.

Сигнализатор неисправности бесступенчатой трансмиссии (вариатора, CVT)

Этот сигнализатор кратковременно загорается при каждом включении зажигания (положение ON).

Если этот сигнализатор загорается во время движения, это означает неисправность бесступенчатой трансмиссии CVT. Обратитесь к официальному дилеру Nissan для проверки и ремонта системы.

При возникновении неисправности бесступенчатой трансмиссии CVT на дисплее в центральной консоли появится предупреждение: CVT ELECTRONIC CONTROL SYSTEM WARNING (Неисправность электронной системы управления CVT). Если после этого вы нажмете кнопку Detailed Information (Подробная информация), то на дисплее появится рекомендация обратиться к официальному дилеру Nissan для проверки системы.

Индикатор отключения системы динамической стабилизации ESP (для некоторых вариантов исполнения автомобиля)

Индикатор загорается, если выключатель системы динамической стабилизации ESP установлен в положение OFF. Это означает, что система ESP отключена.

Этот индикатор также кратковременно загорается при каждом включении зажигания (положение ON). Если система ESP исправна, индикатор должен погаснуть примерно через секунду.

Включение индикатора ESP OFF и индикатора SLIP при включенной системе ESP является предупреждением о том, что система работает в аварийном режиме. Это означает, что система не может функционировать должным образом. Обратитесь к официальному дилеру Nissan для проверки и ремонта системы.

Если в системе обнаружена неисправность, работа системы ESP будет прекращена, но при этом вы можете продолжать эксплуатацию автомобиля.

Индикатор режима системы полного привода 4WD AUTO (модели с системой 4WD)

Этот сигнализатор кратковременно загорается при каждом включении зажигания (положение ON). Когда двигатель работает, этот индикатор загорается, если включен режим 4WD AUTO.

Индикатор режима системы полного привода 4WD LOCK (модели с системой 4WD)

Когда двигатель работает, этот индикатор и индикатор режима 4WD AUTO включаются, если выбран режим 4WD LOCK.

Индикатор свечей накаливания (автомобили с дизельным двигателем)

ON (Вкл.) и включении ближнего света фар. Индикатор выключается при включении дальнего света фар.

Таблица: Значения индикаторов

ИндикаторЗначение
Свечи накаливанияГорят при предварительном подогреве, выключаются после нагрева
Низкий уровень топливаГорит при пустом баке, резервный запас находится на отметке 0
SLIPМигает при активации системы ESP на скользкой дороге
Передние противотуманные фарыГорят при включении передних противотуманных фар
Задний противотуманный фонарьГорит при включении заднего противотуманного фонаря
Дальний свет фарГорит при включении дальнего света фар
Ближний свет фарГорит при включении ближнего света фар

Проверка индикаторов в автомобиле Nissan

Постоянное горение или мигание индикаторов в автомобиле Nissan может указывать на проблемы с системами управления. Если вы заметили необычное поведение индикаторов, рекомендуется обратиться в сервисный центр официального дилера компании Nissan для проведения диагностики и ремонта.

Индикаторы свечей накаливания

Индикатор свечей накаливания должен загореться при включении зажигания в положение ON (Вкл.) и гаснуть после предварительного подогрева свечей. Если индикатор постоянно горит или не загорается вообще, это может быть признаком неисправности системы управления свечами накаливания. При холодном двигателе продолжительность предварительного подогрева свечей накаливания может быть увеличена.

Низкий уровень топлива

Индикатор низкого уровня топлива загорается при уменьшении запаса топлива до минимума. Рекомендуется заправить бак топливом, не дожидаясь, пока указатель достигнет отметки 0 (Пустой бак). Положение стрелки на отметке 0 соответствует небольшому резервному запасу топлива в баке.

SLIP

Индикатор SLIP мигает при работе системы динамической стабилизации ESP на скользкой дороге. Это предупреждает водителя о том, что тягово-сцепные возможности автомобиля ограничены. Работа системы может сопровождаться толчками или шумом, что является нормальным и не указывает на неисправность.

Противотуманные фары

Индикаторы включения передних и заднего противотуманных фар горят при соответствующем включении фар. Они помогают водителю обеспечить видимость в условиях плохой погоды, а также повышают безопасность движения.

Дальний и ближний свет фар

Индикатор включения дальнего света фар загорается при включении дальнего света фар. Он помогает водителю обеспечить хорошую видимость на дороге в условиях недостаточной освещенности. Индикатор выключается при включении ближнего света фар, который обычно используется населенными пунктами или при встрече с другими участниками дорожного движения.

Заключение

Индикаторы в автомобиле Nissan играют важную роль в обеспечении безопасности и эффективности движения. Необходимо внимательно следить за их работой и в случае неисправностей обратиться в сервисный центр для своевременного устранения проблем.
