Блок опускания зеркал при парковке автомобиля в 2020 году — Пилот, цена

Что это

Электронная автомобильная система способна осуществлять регулировку боковых зеркал заднего обзора в автоматическом режиме. Основным достоинством является возможность автономной, полуавтономной и ручной регулировки положения.

Автоматика устройства способна не только выполнять регулировку, но и запоминать возможные углы и восстанавливать их при получении команды пользователя, а при выключении питания возвращать зеркала в исходное положение.

Блок «опускания» зеркал при парковке автомобиля «пилот» — электрика — toyota venza клуб, форум тойота венза

Цвет проводов на штатном блоке управления зеркалами   —   цвет проводов между разъемами блока Пилот

1.Синий                      — красный (не разрезать)
2.Черный                    — черный (не разрезать)
3.Темно-Зеленый       — синий
4.Желтый лимон         — желто-зеленый
5.Светло-зеленый       — серый
6.Красный                   — белый
7.Яично желтый          — коричневый

Длинный белый провод тянем к сигналу заднего хода.

Кстати, сам блок иногда работает некорректно. Бывает опустит сильнее, чем нужно и после приходится корректировать вручную. Может я как-то коряво инициализировал. А так в жизни с этим блоком легче, у меня камеры нет, есть парктроник, вполне комфортно ощущаю себя.

Venza 2.7 AWD 2020
Toyota Rulezzzzz

§


В ожидании Toyota VenzaМоя Toyota VenzaКонкуренты Toyota VenzaОсновной разделРемонт, обслуживаниеИнтерьер, экстерьерДвигатель, топливная системаКоробка передачРулевое управлениеКузовщинаХодовая часть, подвескаТормозная системаЭлектрикаСистема охлажденияКондиционирование, отоплениеРезина. ДискиСветМультимедиаТюнингКуплю-продамРазговоры. ТрепЖизнь клуба вне форумаО форуме

Достоинства и недостатки

Из положительных моментов можно отметить, что с помощью электронного блока управления возможно следующее:

  1. Настраивать для каждого зеркала программируемое положение удобное в момент парковки автомобиля.
  2. После команды водителя в ручном режиме возвращать их на прежнее место.
  3. Автоматический режим позволяет выставлять зеркала в ранее запрограммированное положение.
  4. Автоматически возвращать их на место при выключении задней скорости.
  5. Контролировать возможное заклинивание и получать об этом сигнал.

По мере использования системы негативных отзывов не обнаружено, однако следует подчеркнуть, что при использовании блока на машинах с автоматической коробкой передач, наблюдается замедленная реакция контроллера, приводящего в действие моторчики зеркал.

Задержка составляет 2 – 3 секунды, необходимые на определение включенной передачи.

История появления блоков управления зеркалами пришла из середины 90-х. Ещё в то время японские и европейские автомобили премиум класса оснащались данной системой. В настоящее время установить такой девайс может позволить себе любой автовладелец.

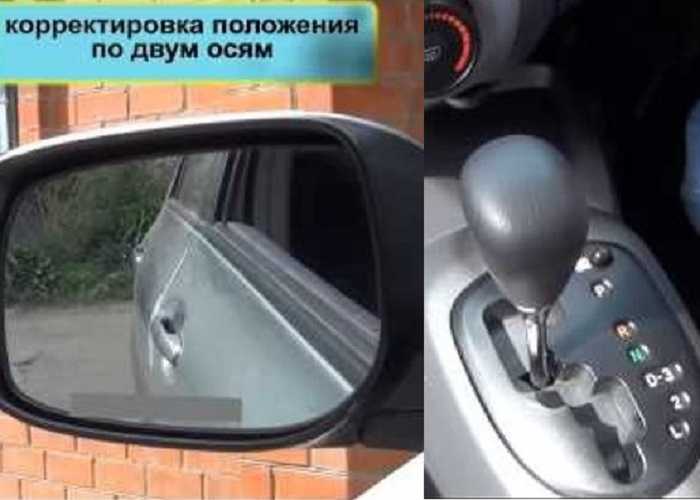

Калибровка точности установки

В случае многократного использования зеркала могут перестать возвращаться в заданное положение и уходить в сторону из-за чего их приходится корректировать вручную. В этой ситуации можно попытаться использовать точное позиционирование методом ввода поправок.

Еще про Ниссан:  Как выполнить диагностику и проверить вариатор своими руками » Лада.Онлайн - все самое интересное и полезное об автомобилях LADA

Процедура заключается в следующем:

  1. Установить переключатель выбора зеркал в среднее положение.
  2. Несколько раз нажать командную кнопку до получения короткого звукового сигнала.
  3. Удерживать её до получения 3 длинных. Выполнен вход в управление программированием.
  4. Повторить манипуляции до получения 2 коротких сигналов и 1 двухтонального – вход в режим ввода поправок.
  5. Выбрать зеркало, которое необходимо корректировать.
  6. Нажимать кнопку, удерживая её в том направлении которое нуждается в поправке. К примеру, при «сползании» влево – удерживать вправо и наоборот. При этом нужно учитывать, что одно нажатие приравнивается к одной корректировке (за 1 раз допускается устанавливать несколько единиц).
  7. При необходимости повторить команды для другой стороны, выполняя п.5 и 6.
  8. Перевести переключение зеркал в нейтральное положение.
  9. Нажатие командной кнопки получить 1 короткий сигнал и 2 двухтональных – процесс поправок внесён в память устройства.

При необходимости удалить введённые ранее сведения, нужно разместить переключатель в среднее положение и несколько раз нажать на командную кнопку до получения 2 коротких, а через 3 секунды – 3 двухтональных сигнала.

Тщательно отследив работу зеркал во всех положениях, в случае неудовлетворения выполнить приведённую схему действий ещё раз.

Принцип действия модуля

Работа блока опускания при парковке осуществляется следующим образом:

  1. В момент получения сигнала, осуществляющегося нажатием кнопки джойстика управления зеркалами, импульсное напряжение подается на привод, отвечающий за фиксацию зеркал заднего вида.
  2. Последние приходят в действие, изменяя свой угол обзора, позволяя водителю увидеть мертвые зоны, недоступные до этого.

Нужно учитывать, что для посылки соответствующей команды, на разных моделях автомобилей могут применяться различные конфигурации.

Таким образом могут быть установлены 2 кнопки (вверх и вниз) или одна. В последнем случае переключение направления регулируется резким нажатием.

Программирование

Действия могут выполняться много раз, доступ к блоку управления в этом случае не требуется. Все полученные настройки будут сохранены даже при отключении питания.

Порядок работ заключается в следующем:

  1. Установить переключатель в среднее положение.
  2. В результате нажатия командной кнопки несколько раз раздастся короткий сигнал.
  3. Удерживать кнопку ещё 3 секунды до того как появятся 3 длинных оповещения. Таким образом происходит вход в режим настроек.
  4. Выбрать левое зеркало переключателем.
  5. Выставить его в нужную позицию.
  6. Выполнить аналогичные действия с правым.
  7. Привести переключатель в нейтральное положение (среднее).
  8. Нажать на командную кнопку и осуществить процедуры, описанные в начале. В результате зеркала вернутся в штатное положение. При этом должны раздастся 2 коротких и 1 трёх тональный сигнал.
Еще про Ниссан:  Всё о модели

Таким образом осуществляется обучение парковочному положению зеркал.

При этом следует соблюдать несколько правил:

  1. Без необходимости не менять положение вставленных зеркал.
  2. Чтобы не сбивать систему, желательно выполнять настройку положения в одно или два нажатия для каждого направления.
  3. Если находясь в режиме программирования, система в течение 30 секунд не получает команд, она произвольно возвращается в исходное состояние.

Специфика эксплуатации

Манипуляции связанные с управлением установленного блока осуществляются при помощи штатных кнопок на джойстике.

Как упоминалось ранее, блок может функционировать в 3 режимах:

  1. Автоматический – в момент включения задней передачи, зеркала принимают ранее настроенное направление и предоставляют водителю необходимый угол обзора.
  2. Полуавтоматический – пользователь сам принимает решение о необходимости сменить положение зеркал. После нажатия командной кнопки они занимают установленную исходную позицию. Данный вариант является оптимальным так как изменение угла обзора требуется не для каждого случая движения задним ходом.
  3. Ручной – позволяет самостоятельны выбирать угол и возвращать на прежнее положение. Управление осуществляется кнопками:
    • для двухкнопочной системы: вниз – режим парковки, вверх – исходная позиция;
    • для однокнопочной системы: периодическое нажатие осуществляет переход к режиму парковки и обратно, в исходное.

При этом режим автомат/ полуавтомат устанавливается в момент первоначального программирования, ручной присутствует всегда. Нужно учитывать, что при необходимости подкорректировать положение зеркал, можно сделать это вручную.

В этом случае нужно переключить управление на нужную сторону, и выполнить манипуляции. При этом блок автоматически запоминает исходное положение и вернёт всё назад после того как режим парковки будет завершен.

Данная опция довольно часто используется для правого зеркала, поэтому рекомендуется предварительно создать для него определённый режим парковки.При отключенном питании, блок не изменяет положения зеркал и оставляет всё как прежде.

Однако, после следующего запуска, блок возвращает их в исходное положение спустя 10 секунд, при этом система подаёт оповещение в виде короткого звукового сигнала. Обесточивание в момент движения, не даёт времени на запоминание положения, поэтому водителю придётся настраивать их вручную.

В зависимости от произошедшего сбоя или поломки, блок начинает сигнализировать водителю о случившемся, оповещая его об ошибке:

  1. Длинная сирена – потеря питания двигателя.
  2. 3 коротких гудка – перегрузка в бортовой сети системы.

В результате неисправности устройство скидывает режимные настройки, поэтому в дальнейшем придётся снова корректировать его работу вручную.

Стоимость установки

Установкой блок опускания зеркал занимаются как специализированные компании, так и индивидуальные мастера. Стоимость их услуг тоже различается.

В этом случае, всё зависит, как и ранее: от региона. Однако, в этом случае основным составляющим будет уровень доходов населения. В качестве примерного ознакомления приведена ещё одна таблица.

Еще про Ниссан:  Антифризы для ниссан х трейл т31 купить в Балашихе в интернет магазине по выгодным ценам с доставкой👍

Таблица 2. Стоимость установки «Пилота» по регионам.

 Субъект РФ Цена, руб.
 Москва 4 000
 Московская обл. 3 500
 СПб 3 500
 Ленинградская обл. 3 200
 Самара 3 000
 Шацк, Рязанская обл. 2 500
 Рязань 3 000
 Волгоград 2 500
 Дубовка, Волгоградская обл. 2 000

Как видно из приведённых сведений, чем дальше от Москвы, тем ниже стоимость установки. Например, если в столице придётся заплатить 4 000 руб., то выехав за пределы МКАД и проехав 30 – 50 км, цена снижается на 10%.

В 100 км. от Волгограда, в районном центре Дубовка, население которого едва достигает 14 000 человек, местные мастера берутся выполнить монтаж всего за 2 000 руб., но никаких гарантий в этом случае они не предоставят.

Технические характеристики

Наиболее распространённым в России считается модель «Пилот», на её примере и будут рассмотрены технические характеристики устройства. Сам блок управления представляет собой небольшую коробочку, размером 50*40*21 мм, внутри которой микросхема с контроллером.

Преимущественно устанавливается он под приборную панель. Снаружи крепится только джойстик с кнопками. Работает система от напряжения бортовой сети машины, 12 V. Питание подаётся в виде плюсового провода, подключение которого чаще всего берётся через питание фонарей, сигнализирующих включенную заднюю скорость.

Минус, стандартным методом: с кузова или рамы (в случае с внедорожником).Разработка модели «Пилот» принадлежит украинской компании «SAY Technology», преимущественно занимающейся исследованием и производством систем видеонаблюдения.

Цена блока опускания зеркал при парковке автомобиля

Стоимость блока управления, может несколько отличаться от заданной производителем. Например, если на официальном сайте «SAY Technology», стоимость устройства составляет 50 американских долларов, то в розничных магазинах она может быть совершенно другой.

Примечание! Производитель указывает на своём сайте цены при покупке более 10 единиц данной продукции.

Таблица 1. Цены на «Пилот» по городам России.

 Город Цена, руб.
 Москва 3 100
 СПб 3 150
 Рязань 3 100
 Калуга 3 200
 Самара 3 050
 Липецк 3 150
 Омск 3 200
 Новосибирск 3 200
 Улан-Удэ 3 350
 Владивосток 3 500

Как видно из представленных сведений, цена несколько возрастает в зависимости от удалённости субъекта РФ от объекта производства. Ещё один вариант приобрести систему практически за базовую стоимость – воспользоваться услугами интернет магазинов.

Они осуществляют доставку Почтой России или транспортными компаниями. Хотя разница в стоимости не такая и большая, а оплата доставки может обойтись ещё больше.
